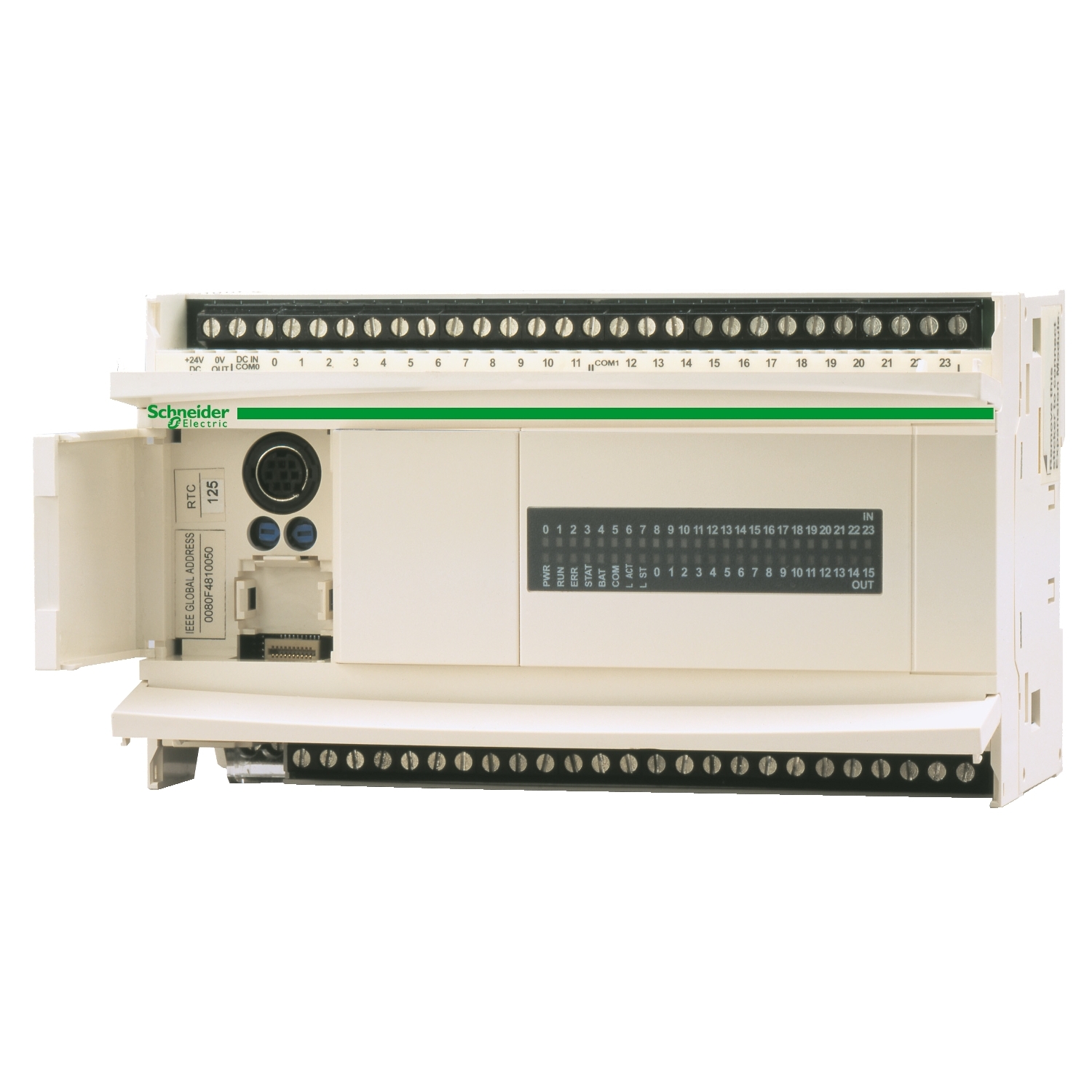

TWDLCDE40DRF

پی ال سی کمپکت Twido اشنایدر

compact PLC base Twido - 24 V DC supply - 24 I 24 V DC - 16 O

دیتاشیت

کاتالوگ

مشخصات کامل

گروه محصول

Twido

range of product

نوع محصول یا مولفه تجهیزات

Compact base controller

product or component type

مفهوم

Transparent Ready

concept

شماره I / O گسسته

discrete I/O number

تعداد ورودی دیجیتال

discrete input number

ولتاژ ورودی گسسته

24 V

discrete input voltage

نوع ولتاژ ورودی گسسته

discrete input voltage type

تعداد خروجی دیجیتال

14 for relay
2 for transistor

discrete output number

ولتاژ منبع تغذیه

24 V DC

[Us] rated supply voltage

حداکثر تعداد ماژول توسعه ورودی / خروجی

maximum number of I/O expansion module

تعداد اسلت قابل استفاده

Memory cartridge

use of slot

اطلاعات پشتیبان

Internal RAM lithium, 30 days autonomy, charging time: 10 h, battery life: 10 year(s)

data backed up

نوع اتصال یکپارچه

Power supply
Non isolated serial link mini DIN, Modbus/character mode master/slave RTU/ASCII (RS485) half duplex, 38.4 kbit/s
Serial link interface adaptor (RS232C/RS485)
Ethernet TCP/IP RJ45, , 10/100 Mbit/s, 1 twisted pair transparent ready class A10

integrated connection type

عملکرد مکمل

Event processing
PID

complementary function

منطق ورودی گسسته

Sink or source

discrete input logic

محدودیت ولتاژ ورودی

20.4...26.4 V

input voltage limits

جریان ورودی گسسته

11 mA for I0.0 to I0.1
11 mA for I0.6 to I0.7
7 mA for I0.2 to I0.5
7 mA for I0.8 to I0.23

discrete input current

امپدانس ورودی

2100 Ohm for I0.0 to I0.1
2100 Ohm for I0.6 to I0.7
3400 Ohm for I0.2 to I0.5
3400 Ohm for I0.8 to I0.23

input impedance

زمان فیلتر

150 µs + programmed filter time for I0.6 to I0.23 at state 0
35 µs + programmed filter time for I0.0 to I0.5 at state 1
40 µs + programmed filter time for I0.0 to I0.5 at state 0
40 µs + programmed filter time for I0.6 to I0.23 at state 1

filter time

عایق بین کانال و منطق داخلی

1500 Vrms for 1 minute

insulation between channel and internal logic

مقاومت عایق بین کانال

None

insulation resistance between channel

حداقل بار

0.1 mA

minimum load

مقاومت در برابر تماس

30000 µOhm

contact resistance

جریان بار

2 A at 240 V AC inductive load, operating rate <30 cyc/mn for relay output
2 A at 240 V AC resistive load, operating rate <30 cyc/mn for relay output
2 A at 30 V DC inductive load, operating rate <30 cyc/mn for relay output
2 A at 30 V DC resistive load, operating rate <30 cyc/mn for relay output

load current

دوام مکانیکی

20000000 cycles for relay output

mechanical durability

دوام الکتریکی

100000 cycles for relay output

electrical durability

جریان فعلی

128 mA at 24 V DC at state 1
128 mA at 24 V DC state 1 + input ON
170 mA at 5 V DC at state 0
240 mA at 5 V DC state 1 + input ON
5 mA at 24 V DC at state 0
90 mA at 5 V DC at state 1

current consumption

اتصال I / O

Non-removable screw terminal block

I/O connection

حداکثر تعداد ورودی / خروجی

152 removable screw terminal block with I/O expansion module
208 spring terminal block with I/O expansion module
264 HE-10 connector with I/O expansion module

maximum input/output number

محدوده ساپورت ولتاژ

20.4…28.8 V

supply voltage limits

جریان هجومی

35 A

inrush current

نوع محافظت

Power protection by internal fuse

protection type

حداکثر مصرف برق در W

17.2 W

maximum power consumption in W

مقاومت عایق

> 10 MOhm at 500 V, between I/O and earth terminals
> 10 MOhm at 500 V, between supply and earth terminals

insulation resistance

حافظه برنامه

3000 instructions

program memory

زمان دقیق برای 1 Kinstruction

1 ms

exact time for 1 Kinstruction

سیستم سربار

0.5 ms

system overhead

شرح حافظه

Internal RAM, 128 counters, no floating, no trigonometrical
Internal RAM, 128 timers, no floating, no trigonometrical
Internal RAM, 256 internal bits, no floating, no trigonometrical
Internal RAM, 3000 internal words, no floating, no trigonometrical
Internal RAM, double words, no floating, no trigonometrical
Internal RAM, floating, trigonometrical

memory description

اسلات آزاد

free slots

ساعت واقعی

With clock, clock drift <= 30 s/month, operating time: 30 days

realtime clock

پورت اترنت

10BASE-T/100BASE-TX

port Ethernet

سرویس ارتباطی

BOOTP client, Ethernet TCP/IP
Modbus messaging, Ethernet TCP/IP

communication service

توابع موقعیت یابی

PWM/PLS 2 channel(s) at 7 kHz

positioning functions

شمارش شماره ورودی

2 counting input(s) at 20000 Hz 32 bits
4 counting input(s) at 5000 Hz 16 bits

counting input number

نقاط تنظیم آنالوگ

1 point adjustable from 0 to 511 points
1 point adjustable from 0...1023

analogue adjustment points

LED وضعیت

1 LED (green)PWR
1 LED (green)RUN
1 LED per channel (green)I/O status
1 LED (red)module error (ERR)
1 LEDuser pilot light (STAT)
1 LED10 or 100 Mbit/s rate (LACT)
1 LEDEthernet status (LAN ST)

status LED

عمق

70 mm

depth

ارتفاع

95 mm

height

عرض

90 mm

width

وزن خالص

0.525 kg

net weight

مصونیت در برابر شکستگی های میکرو

10 ms

immunity to microbreaks

قدرت دی الکتریک

1500 V for 1 minute, between I/O and earth terminals
500 V for 1 minute, between supply and earth terminals

dielectric strength

گواهینامه های محصول

UL
CSA

product certifications

علامت گذاری

marking

دمای هوای محیط برای کار

0…55 °C

ambient air temperature for operation

دمای هوای محیط برای ذخیره سازی

-25…70 °C

ambient air temperature for storage

رطوبت نسبی

30…95 % without condensation

relative humidity

درجه IP محافظت

IP20

IP degree of protection

ارتفاع عملیاتی

0...2000 m

operating altitude

ارتفاع ذخیره سازی

0…3000 m

storage altitude

مقاومت در برابر لرزش

0.075 mm at 10…57 Hz on 35 mm symmetrical DIN rail
1 gn at 57…150 Hz on 35 mm symmetrical DIN rail
1.6 mm at 2…25 Hz on plate or panel with fixing kit
4 gn at 25…100 Hz on plate or panel with fixing kit

vibration resistance

مقاومت در برابر ضربه

15 gn for 11 ms

shock resistance

وزن بسته 1

0.711 kg

Package 1 Weight

ارتفاع بسته 1

105.000 mm

Package 1 Height

عرض بسته 1

120.000 mm

Package 1 width

طول بسته 1

180.000 mm

Package 1 Length

ضمانتنامه

18 months

Warranty
