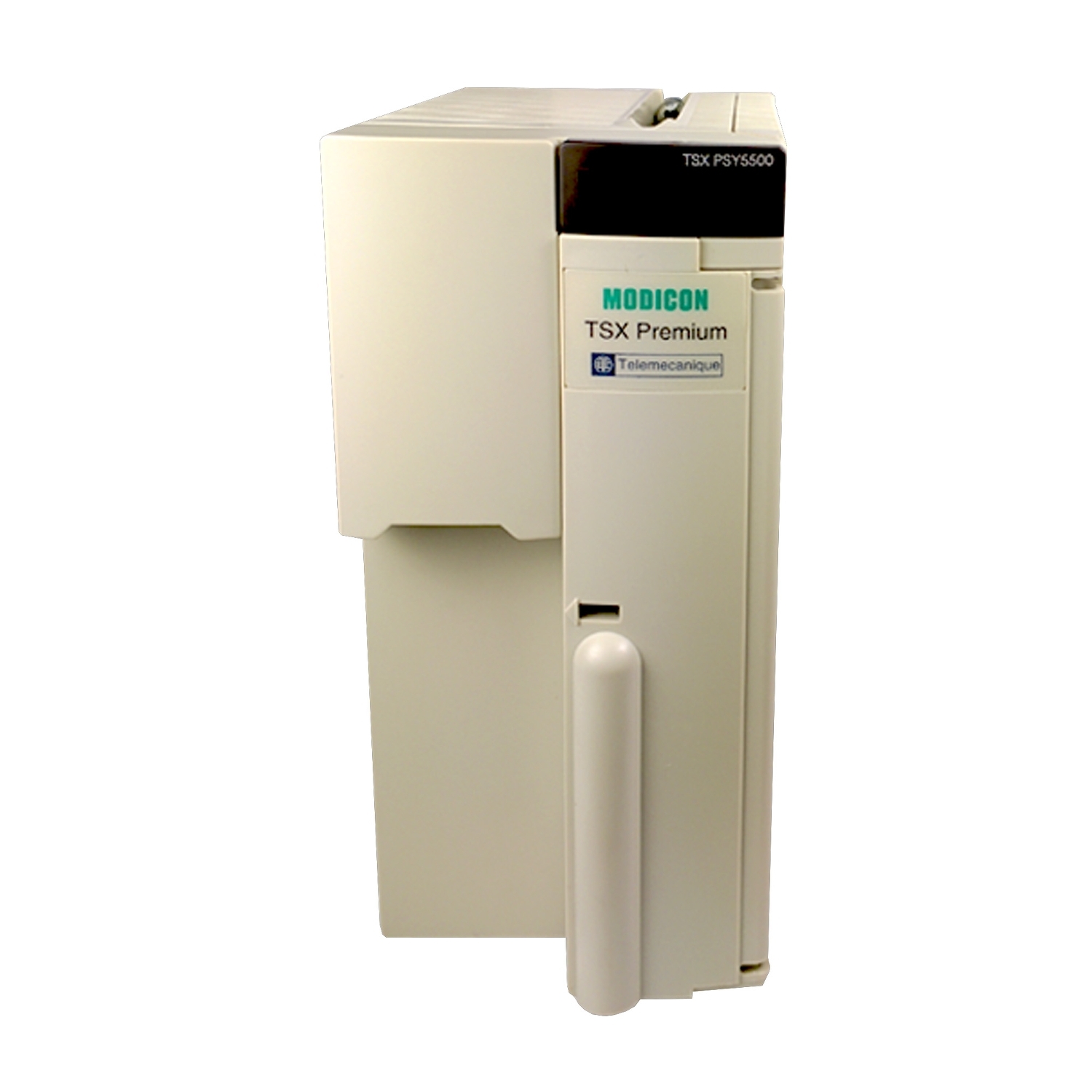

TSXPSY5500M

منبع تغذیه TSX اشنایدر

power supply module - 24 V DC - 500/1700 mA - 19 W

دیتاشیت

کاتالوگ

مشخصات کامل

گروه محصول

Modicon Premium Automation platform

range of product

نوع محصول یا مولفه تجهیزات

Power supply module

product or component type

ولتاژ اولیه

100...120 V AC 85...140 V
200...240 V AC 190...264 V

primary voltage

فرکانس شبکه

50/60 Hz

network frequency

محدودیت های فرکانس شبکه

47…63 Hz

network frequency limits

جریان ورودی

1700 mA 100 V
500 mA 240 V

input current

جریان هجومی

38 A 100 V
38 A 240 V

inrush current

فعال سازی آی دوتی

2 A².s 240 V
4 A².s 100 V

I²t on activation

فعال سازی آ تی

0.11 A.s 100 V
0.11 A.s 240 V

It on activation

نوع محافظت

Internal fuse 4 A 5 x 20 mm time-delayed primary circuit
Overload protection secondary circuit
Overvoltage protection secondary circuit
Short-circuit protection secondary circuit

protection type

کل قدرت ثانویه مفید

50 W

total useful secondary power

قدرت ثانویه

19 W 24 V DC
35 W 5 V DC

secondary power

جریان در ولتاژ ثانویه

0.8 A 24 V DC relay power supply
0.8 A 24 V DC sensor power supply
7 A 5 V DC

current at secondary voltage

مقاومت عایق

>= 100 MOhm primary/ground
>= 100 MOhm primary/secondary

insulation resistance

علامت گذاری

marking

سیگنالینگ محلی

1 LED (green) for presence of sensor voltage (24V)
1 LED (green) for presence of voltages (OK)
1 LED (red) for battery fault (BAT)

local signalling

فرمت ماژول

Double

module format

وزن خالص

0.62 kg

net weight

مصونیت در برابر شکستگی های میکرو

10 ms

immunity to microbreaks

قدرت دی الکتریک

2000 V primary/earth
2000 V primary/secondary

dielectric strength

استانداردها

73/23/EEC
CSA C22.2 No 142
CSA C22.2 No 213 Class I Division 2 Group C
92/31/EEC
UL 508
CSA C22.2 No 213 Class I Division 2 Group D
CSA C22.2 No 213 Class I Division 2 Group B
CSA C22.2 No 213 Class I Division 2 Group A
IEC 61131-2
89/336/EEC
93/68/EEC

standards

گواهینامه های محصول

RMRS
LR
ABS
GL
RINA
DNV
BV

product certifications

دمای هوای محیط برای کار

0…60 °C

ambient air temperature for operation

دمای هوای محیط برای ذخیره سازی

-25…70 °C

ambient air temperature for storage

رطوبت نسبی

10…95 % without condensation for operation
5…95 % without condensation for storage

relative humidity

ارتفاع عملیاتی

0...2000 m

operating altitude

قالب ماژول

protective treatment

درجه IP محافظت

IP20

IP degree of protection

درجه آلودگی

pollution degree

نوع واحد بسته بندی 1

PCE

Unit Type of Package 1

تعداد واحدهای موجود در بسته 1

Number of Units in Package 1

وزن بسته 1

971 g

Package 1 Weight

ارتفاع بسته 1

9.5 cm

Package 1 Height

عرض بسته 1

18 cm

Package 1 width

طول بسته 1

26 cm

Package 1 Length

ضمانتنامه

18 months

Warranty
