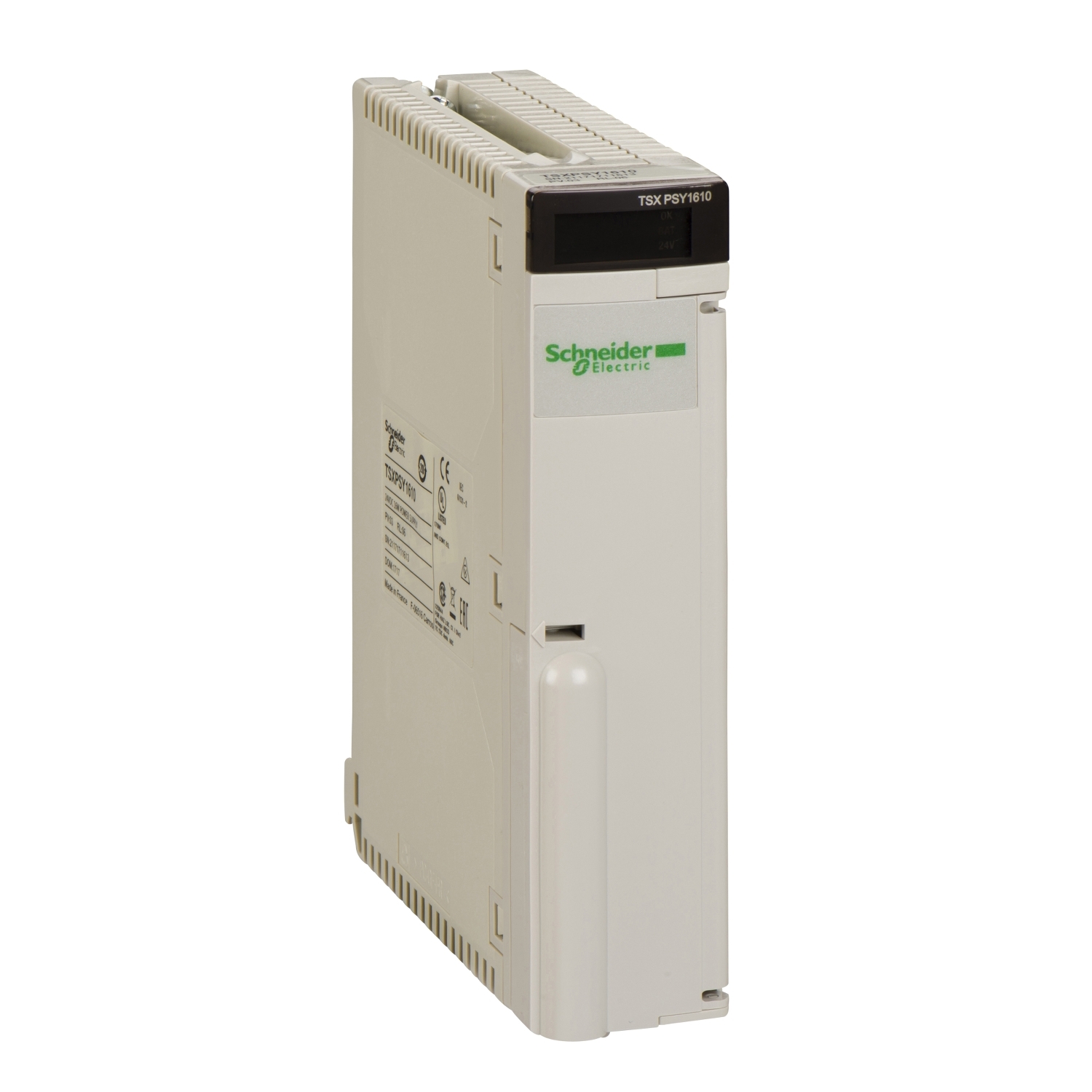

TSXPSY1610M
منبع تغذیه TSX اشنایدر
power supply module - 24 V DC - <= 1500 mA - IP20
×
![]()
مشخصات کامل
گروه محصول
Modicon Premium Automation platform
range of product
نوع محصول یا مولفه تجهیزات
Power supply module
product or component type
ولتاژ اولیه
24 V DC 19.2...30 V
primary voltage
جریان ورودی
<= 1500 mA 24 V
input current
جریان هجومی
100 A 24 V
inrush current
فعال سازی آی دوتی
12.5 A².s
I²t on activation
فعال سازی آ تی
0.2 A.s
It on activation
نوع محافظت
Internal fuse 3.5 A 5 x 20 mm time-delayed primary circuitOverload protection secondary circuitOvervoltage protection secondary circuitShort-circuit protection secondary circuit
protection type
کل قدرت ثانویه مفید
30 W
total useful secondary power
قدرت ثانویه
15 W 24 V DC15 W 5 V DC
secondary power
جریان در ولتاژ ثانویه
0.6 A 24 V DC relay power supply3 A 5 V DC
current at secondary voltage
علامت گذاری
CE
marking
سیگنالینگ محلی
1 LED (green) for presence of voltages (OK)1 LED (red) for battery fault (BAT)
local signalling
فرمت ماژول
Standard
module format
وزن خالص
0.54 kg
net weight
مصونیت در برابر شکستگی های میکرو
1 ms
immunity to microbreaks
قدرت دی الکتریک
2000 V primary/earth2000 V primary/secondary
dielectric strength
استانداردها
93/68/EECCSA C22.2 No 213 Class I Division 2 Group BCSA C22.2 No 142CSA C22.2 No 213 Class I Division 2 Group CIEC 61131-2UL 508CSA C22.2 No 213 Class I Division 2 Group A92/31/EEC73/23/EECCSA C22.2 No 213 Class I Division 2 Group D89/336/EEC
standards
گواهینامه های محصول
RMRSLRABSRINABVGLDNV
product certifications
دمای هوای محیط برای کار
0…60 °C
ambient air temperature for operation
دمای هوای محیط برای ذخیره سازی
-25…70 °C
ambient air temperature for storage
رطوبت نسبی
10…95 % without condensation for operation5…95 % without condensation for storage
relative humidity
ارتفاع عملیاتی
0...2000 m
operating altitude
قالب ماژول
TC
protective treatment
درجه IP محافظت
IP20
IP degree of protection
درجه آلودگی
2
pollution degree
نوع واحد بسته بندی 1
PCE
Unit Type of Package 1
تعداد واحدهای موجود در بسته 1
1
Number of Units in Package 1
وزن بسته 1
619 g
Package 1 Weight
ارتفاع بسته 1
5.5 cm
Package 1 Height
عرض بسته 1
18 cm
Package 1 width
طول بسته 1
26 cm
Package 1 Length
ضمانتنامه
18 months
Warranty
