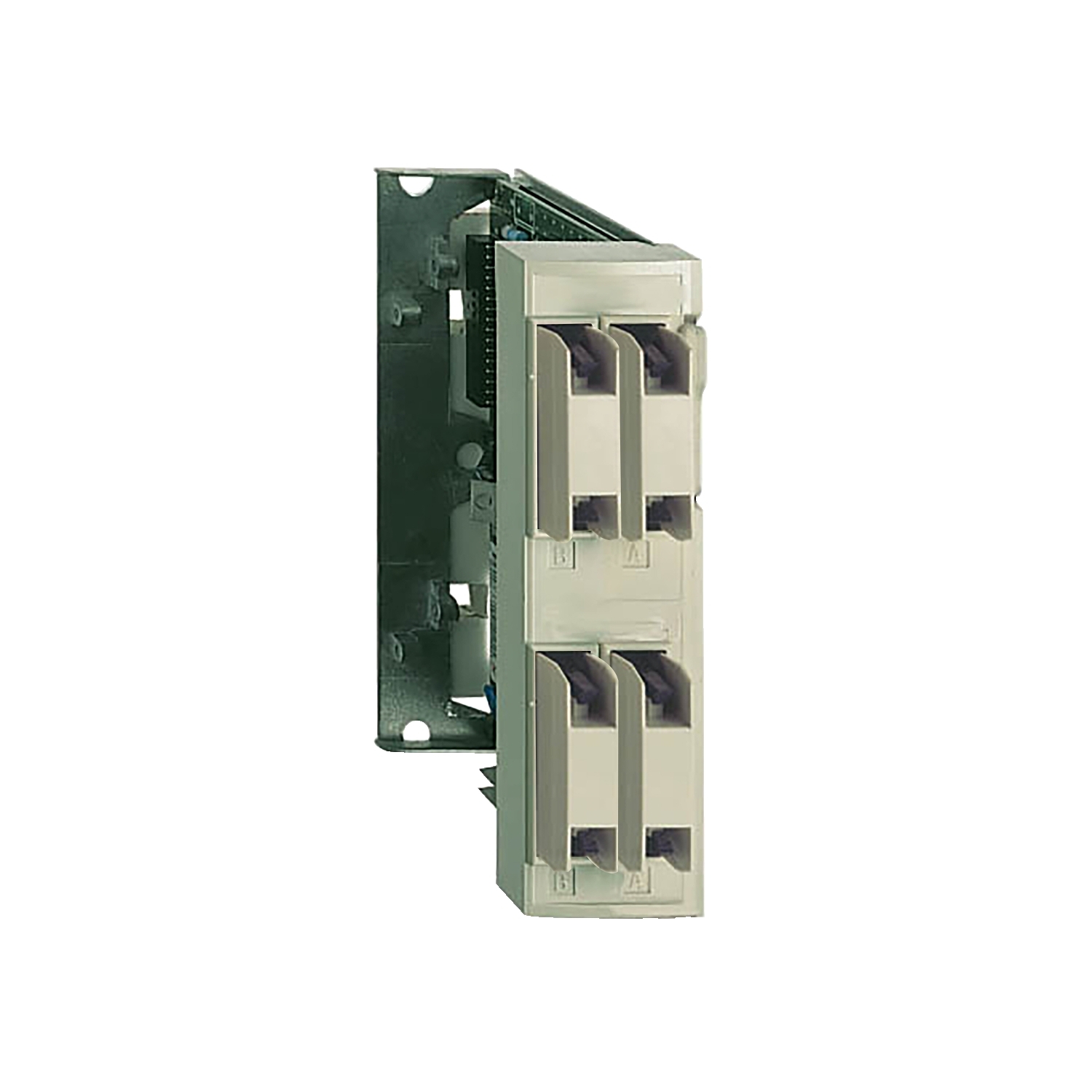

TSXDMZ64DTK

کارت TSX MICROO اشنایدر

TSX Micro - 64 I/O solid state

دیتاشیت

مشخصات کامل

گروه محصول

Modicon TSX Micro automation platform

range of product

نوع محصول یا مولفه تجهیزات

Discrete solid state I/O base DC

product or component type

تعداد ورودی دیجیتال

32 1 HE-10 connector

discrete input number

ولتاژ ورودی گسسته

24 V DC, discrete input logic: positive

discrete input voltage

جریان ورودی گسسته

3.5 mA

discrete input current

نوع ورودی گسسته

Current sink

discrete input type

تعداد خروجی دیجیتال

32 1 HE-10 connector

discrete output number

ولتاژ خروجی دیجیتال

24 V DC

discrete output voltage

جریان خروجی دیجیتال

0.1 mA

discrete output current

منطق خروجی گسسته

Positive

discrete output logic

محدودیت ولتاژ ورودی

>= 11 V at state 1
< 5 V at state 0

input voltage limits

جریان 0 تضمین شده

<= 1.5 mA

current state 0 guaranteed

جریان 1 تضمین شده

>= 2.5 mA

current state 1 guaranteed

امپدانس ورودی

6.3 Ohm

input impedance

زمان پاسخ

0.1...7.5 ms from state 1 to state 0 input
0.1...7.5 ms from state 0 to state 1 input
< 2.5 ms from state 1 to state 0 output
< 2.5 ms from state 0 to state 1 output

response time

سازگاری ورودی

2-wire/3-wire proximity sensor

input compatibility

جریان فعلی

197 mA

current consumption

اتلاف توان در W

3.5 W by module output
0.15 W by channel output
5 W input

power dissipation in W

محدودیت ولتاژ خروجی

19...30 V

output voltage limits

محدودیت های جریان خروجی

0.25 A

output current limits

حداکثر جریان نشت

0.1 mA at state 0

maximum leakage current

[Ures] ولتاژ باقیمانده

1.5 V

[Ures] residual voltage

امپدانس بار اهم

220 Ohm

load impedance ohmic

فرکانس سوئیچینگ

< 0.5/LI² Hz

switching frequency

حفاظت از ولتاژ خروجی

By zener diode

output overvoltage protection

حفاظت از اتصال کوتاه خروجی

By current limiter and electronic circuit breaker

output short-circuit protection

محافظت از بایاس معکوس

Reverse diode on power supply

reverse polarity protection

موازی بودن خروجی ها

Yes : 3 maximum

paralleling of outputs

ولتاژ انزوا

1500 V for 1 s

isolation voltage

وزن خالص

0.41 kg

net weight

استانداردها

IEC 1131-2 Type 1

standards

نوع واحد بسته بندی 1

PCE

Unit Type of Package 1

تعداد واحدهای موجود در بسته 1

Number of Units in Package 1

وزن بسته 1

487 g

Package 1 Weight

ارتفاع بسته 1

5.5 cm

Package 1 Height

عرض بسته 1

18 cm

Package 1 width

طول بسته 1

26 cm

Package 1 Length

وزن 2 بسته

4.402 kg

Package 2 Weight

بخشنامه RoHS اتحادیه اروپا

Not applicable, out of EU RoHS legal scope

EU RoHS Directive

مقررات RoHS چین

China RoHS declaration

China RoHS Regulation

WEEE

The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins

WEEE

ضمانتنامه

18 months

Warranty
