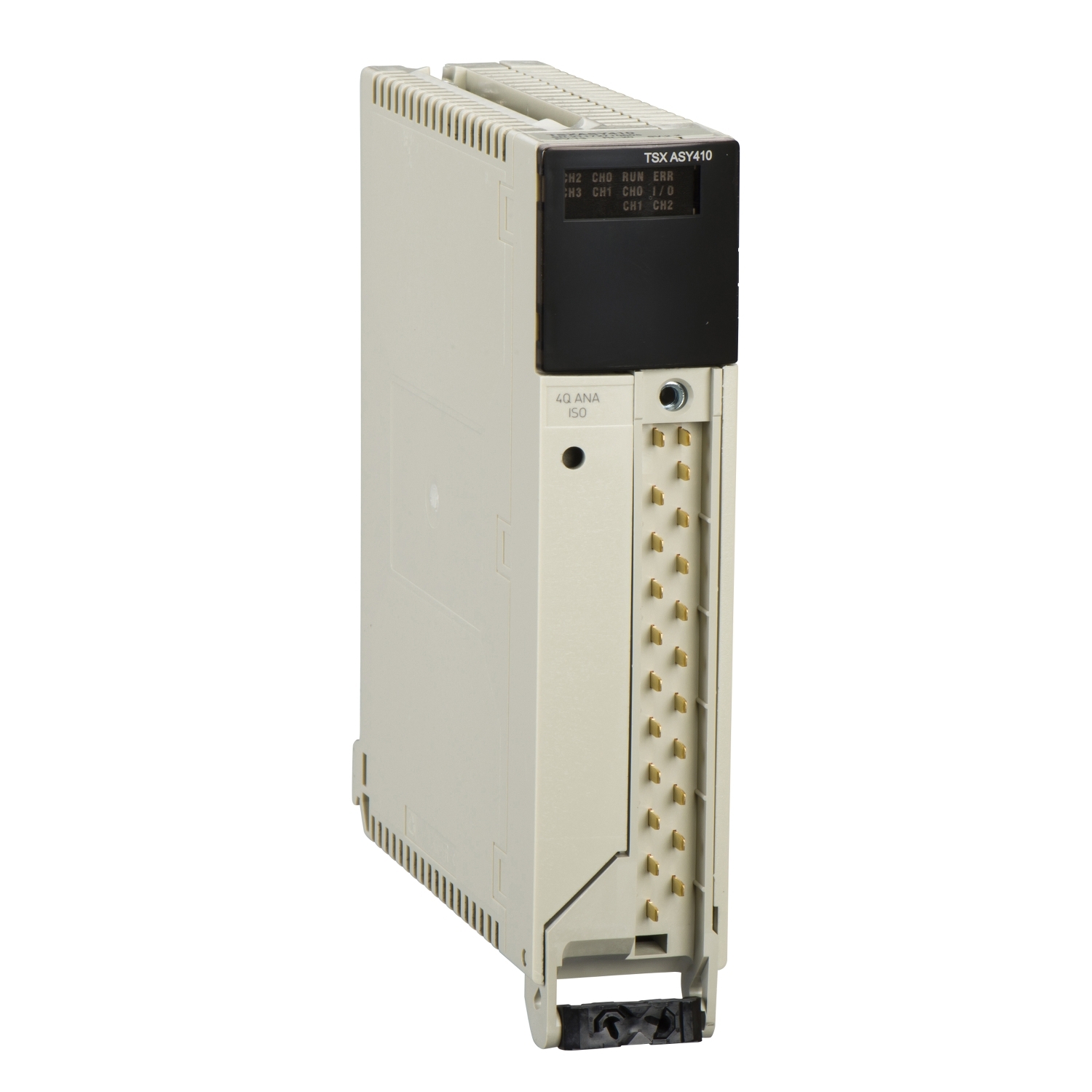

TSXASY410

کارت آنالوگ ورودی مدیکون پرمیوم اشنایدر

analog output module Modicon Premium - 4 O multirange

دیتاشیت

کاتالوگ

مشخصات کامل

گروه محصول

Modicon Premium Automation platform

range of product

نوع محصول یا مولفه تجهیزات

Analog output module

product or component type

شماره خروجی آنالوگ

analogue output number

نوع خروجی آنالوگ

Current: 0...20 mA
Current: 4...20 mA
Voltage: +/- 10 V

analogue output type

تبدیل آنالوگ / دیجیتال

11 bits + sign

analog/digital conversion

زمان تبدیل

2.5 ms

conversion time

وضوح اندازه گیری

10.25 µA 0...20 mA
10.25 µA 4...20 mA
5.12 mV +/- 10 V

measurement resolution

اتصال برق

Screw terminal block

electrical connection

خطای اندازه گیری

0.45 % of full scale +/- 10 V 25 °C
0.52 % of full scale 0...20 mA 25 °C
0.52 % of full scale 4...20 mA 25 °C
0.75 % of full scale +/- 10 V 0...60 °C
0.98 % of full scale 0...20 mA 0...60 °C
0.98 % of full scale 4...20 mA 0...60 °C

measurement error

انزوا بین کانال ها

1500 Vrms

isolation between channels

جدا سازی بین کانال ها و باسها

1500 Vrms

isolation between channels and bus

جداسازی بین کانالها و زمین

500 V

isolation between channels and ground

نوع محافظت

Overload protection
Short-circuit protection

protection type

محدودیت ولتاژ خروجی

<= 30 V

output voltage limits

امپدانس بار اهم

< 600 Ohm 0...20 mA
< 600 Ohm 4...20 mA
> 1000 Ohm +/- 10 V

load impedance ohmic

حداکثر بار القایی

300 µH

maximum load inductance

حداکثر بار خازنی

0.1 µF

maximum load capacitance

علامت گذاری

marking

جریان فعلی

900 mA at 5 V DC

current consumption

فرمت ماژول

Standard

module format

شرح پایانه ها PLC n آ ° 1

(14)OUT_ANA_SHIELD#
(19)OUT_ANA_SHIELD#
(18)OUT_ANA_CUR#3
(1)OUT_ANA_VOLT#0
(5)OUT_ANA_SHIELD#
(16)OUT_ANA_VOLT#3
(15)OUT_ANA_SHIELD#
(11)OUT_ANA_VOLT#2
(12)OUT_ANA_COM#2
(20)OUT_ANA_SHIELD#
(6)OUT_ANA_VOLT#1
(7)OUT_ANA_COM#1
(2)OUT_ANA_COM#0
(13)OUT_ANA_CUR#2
(4)OUT_ANA_SHIELD#
(8)OUT_ANA_CUR#1
(9)OUT_ANA_SHIELD#
(3)OUT_ANA_CUR#0
(17)OUT_ANA_COM#3
(10)OUT_ANA_SHIELD#

terminals description PLC n°1

وزن خالص

0.35 kg

net weight

استانداردها

CSA C22.2 No 213 Class I Division 2 Group B
CSA C22.2 No 213 Class I Division 2 Group C
CSA C22.2 No 142
92/31/EEC
89/336/EEC
CSA C22.2 No 213 Class I Division 2 Group A
93/68/EEC
IEC 61131-2
73/23/EEC
CSA C22.2 No 213 Class I Division 2 Group D
UL 508

standards

گواهینامه های محصول

GL
ABS
RINA
DNV
RMRS
LR
BV

product certifications

دمای هوای محیط برای کار

0…60 °C

ambient air temperature for operation

دمای هوای محیط برای ذخیره سازی

-25…70 °C

ambient air temperature for storage

رطوبت نسبی

10…95 % without condensation for operation
5…95 % without condensation for storage

relative humidity

ارتفاع عملیاتی

0...2000 m

operating altitude

قالب ماژول

protective treatment

درجه IP محافظت

IP20

IP degree of protection

درجه آلودگی

pollution degree

نوع واحد بسته بندی 1

PCE

Unit Type of Package 1

تعداد واحدهای موجود در بسته 1

Number of Units in Package 1

وزن بسته 1

453 g

Package 1 Weight

ارتفاع بسته 1

5.5 cm

Package 1 Height

عرض بسته 1

18 cm

Package 1 width

طول بسته 1

26 cm

Package 1 Length

ضمانتنامه

18 months

Warranty
