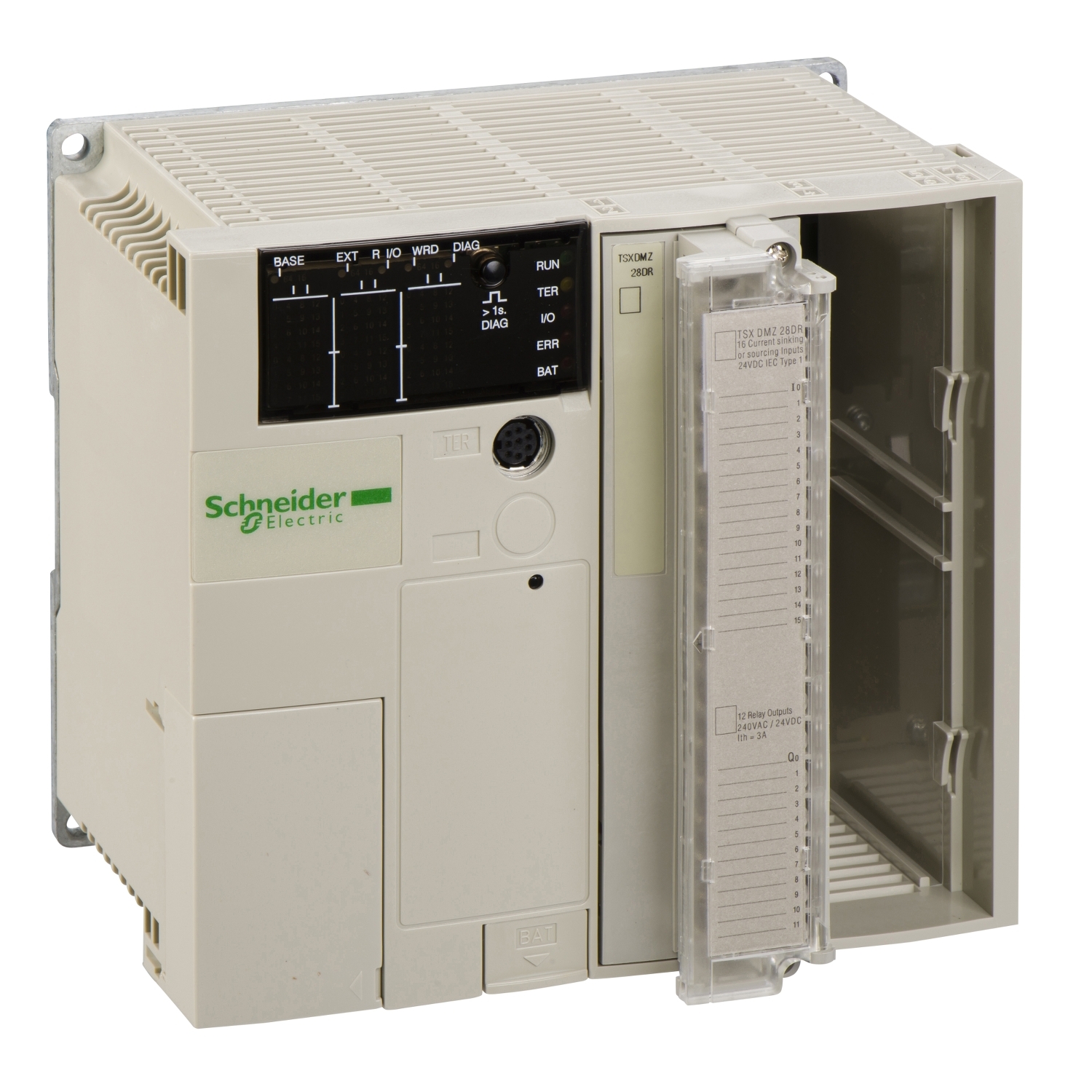

TSX3705028DR1
پی ال سی سری TSX MICROO مدل TSX3705028DR1
TSX Micro 37 05/08 PLC configurations
×
![]()
مشخصات کامل
گروه محصول
Modicon TSX Micro automation platform
range of product
نوع محصول یا مولفه تجهیزات
Modular base controller
product or component type
ولتاژ اولیه
100...240 V 90…264 V AC
primary voltage
جریان ورودی
2 mA 60 A
input current
مصونیت در برابر شکستگی های میکرو
20 ms
immunity to microbreaks
جریان خروجی
0.5 A
output current
تعداد اسلات
2
number of slots
نوع ماژول
Screw terminal discrete I/O
module type
تعداد خروجی دیجیتال
12 for relay
discrete output number
نوع اتصال یکپارچه
1 serial link Uni-Telway 19.2 kbit/s1 Modbus Modbus RTU 19.2 kbit/s
integrated connection type
شرح حافظه
Internal RAM 11 Kwords dataFlash 12 Kwords data
memory description
بیشترین سایز
128 %KWi constant words256 %Mi1 %MWi internal words
maximum size of object areas
زمان اجرا در هر دستورالعمل
0.25 µs Boolean without PCMCIA card4.81 µs arithmetic REAL floating without PCMCIA card
execution time per instruction
زمان اجرا برای 1 KInstruction
3.03 100 % Boolean without PCMCIA card0.25 65 % Boolean and 35 % numerical without PCMCIA card
execution time for 1 Kinstruction
ساختار برنامه
8 event tasks1 master task1 fast task
application structure
سیستم سربار
1.9 ms for master task
system overhead
نوع محافظت
Overload protectionShort-circuit
protection type
فرکانس شبکه
50...60 Hz
network frequency
کل قدرت ثانویه مفید
24 W
total useful secondary power
سازگاری الکترومغناطیسی
Electrostatic discharge conforming to IEC 1000-4-2 level 3Electromagnetic field immunity test conforming to IEC 1000-4-3 level 3Resistance to fast transient conforming to IEC 1000-4-4 level 3Immunity to impulse waves conforming to IEC 1000-4-5Damped oscillatory wave conforming to IEC 1000-4-12Immunity to electromagnetic interference conforming to IEC 61131-2
electromagnetic compatibility
دمای هوای محیط برای کار
0…60 °C
ambient air temperature for operation
دمای هوای محیط برای ذخیره سازی
-25…70 °C
ambient air temperature for storage
رطوبت نسبی
10…95 % without condensation for operation5…95 % without condensation for operation
relative humidity
ارتفاع عملیاتی
0...2000 m
operating altitude
عرض
187.3 mm
width
ارتفاع
151 mm
height
عمق
152 mm
depth
وزن خالص
2.37 kg
net weight
وزن بسته 1
1.959 kg
Package 1 Weight
وزن 2 بسته
11.754 kg
Package 2 Weight
بخشنامه RoHS اتحادیه اروپا
Not applicable, out of EU RoHS legal scope
EU RoHS Directive
مقررات RoHS چین
China RoHS declaration
China RoHS Regulation
WEEE
The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins
WEEE
ضمانتنامه
18 months
Warranty
