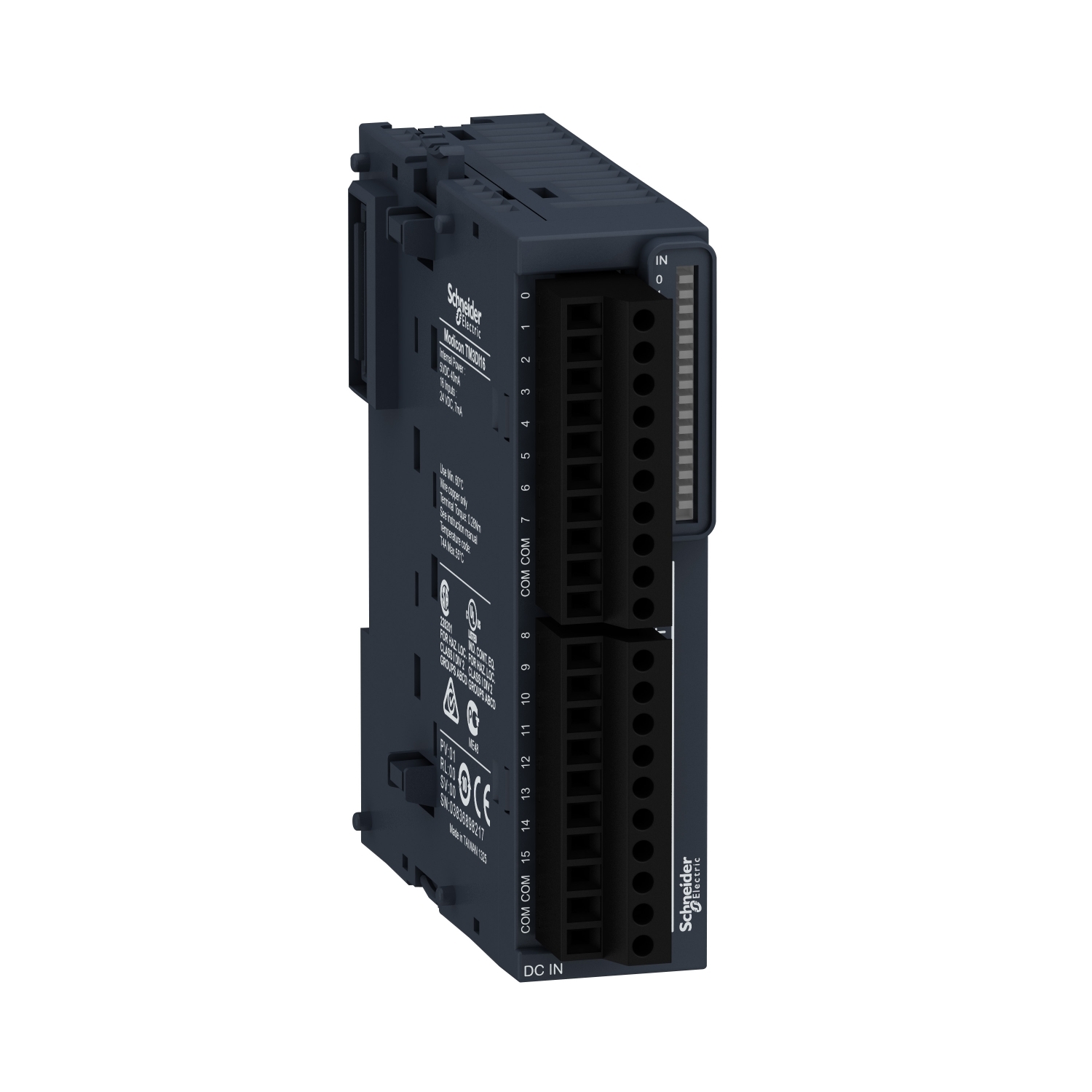

TM3DI16
کارت TM3 اشنایدر
Modicon TM3 - 16 inputs (screw) 24Vdc
×
![]()
مشخصات کامل
گروه محصول
Modicon TM3
range of product
نوع محصول یا مولفه تجهیزات
Discrete input module
product or component type
سازگاری دامنه
Modicon M241Modicon M251Modicon M221Modicon M262
range compatibility
تعداد ورودی دیجیتال
16 for input conforming to IEC 61131-2 type 3
discrete input number
منطق ورودی گسسته
Sink or source (positive/negative)
discrete input logic
ولتاژ ورودی گسسته
24 V
discrete input voltage
جریان ورودی گسسته
7 mA for input
discrete input current
شماره I / O گسسته
16
discrete I/O number
جریان فعلی
40 mA at 5 V DC via bus connector (at state on)5 mA at 5 V DC via bus connector (at state off)0 mA at 24 V DC via bus connector (at state on)0 mA at 24 V DC via bus connector (at state off)
current consumption
نوع ولتاژ ورودی گسسته
DC
discrete input voltage type
ولتاژ 1 تضمین شده
15...28.8 V for input
voltage state 1 guaranteed
جریان 1 تضمین شده
>= 2.5 mA (input)
current state 1 guaranteed
ولتاژ 0 تضمین شده
0...5 V for input
voltage state 0 guaranteed
جریان 0 تضمین شده
<= 1 mA (input)
current state 0 guaranteed
امپدانس ورودی
3.4 kOhm
input impedance
زمان پاسخ
4 ms (turn-on)4 ms (turn-off)
response time
سیگنالینگ محلی
1 LED per channel (green) for input status
local signalling
اتصال برق
10 x 1.5 mm² removable screw terminal block with pitch 3.81 mm adjustment for inputs
electrical connection
حداکثر فاصله کابل بین دستگاه ها
Unshielded cable: <50 m for regular input
maximum cable distance between devices
عایق
Between input and internal logic at 500 V ACNon-insulated between inputs
insulation
علامت گذاری
CE
marking
پشتیبانی نصب
Top hat type TH35-15 rail conforming to IEC 60715Top hat type TH35-7.5 rail conforming to IEC 60715 plate or panel with fixing kit
mounting support
ارتفاع
90 mm
height
عمق
84.6 mm
depth
عرض
27.4 mm
width
وزن خالص
0.1 kg
net weight
استانداردها
EN/IEC 61131-2EN/IEC 61010-2-201
standards
گواهینامه های محصول
C-TickCULus
product certifications
مقاومت در برابر تخلیه الکترواستاتیک
8 kV in air conforming to EN/IEC 61000-4-24 kV on contact conforming to EN/IEC 61000-4-2
resistance to electrostatic discharge
مقاومت در برابر میدانهای الکترومغناطیسی
10 V/m 80 MHz...1 GHz conforming to EN/IEC 61000-4-33 V/m 1.4 GHz...2 GHz conforming to EN/IEC 61000-4-31 V/m 2 GHz...3 GHz conforming to EN/IEC 61000-4-3
resistance to electromagnetic fields
مقاومت در برابر میدان های مغناطیسی
30 A/m 50/60 Hz conforming to EN/IEC 61000-4-8
resistance to magnetic fields
مقاومت در برابر گذرا های سریع
1 kV for I/O conforming to EN/IEC 61000-4-4
resistance to fast transients
مقاومت در برابر صاعقه
1 kV I/O common mode conforming to EN/IEC 61000-4-5 DC
surge withstand
مقاومت در برابر اغتشاشات انجام شده
10 V 0.15...80 MHz conforming to EN/IEC 61000-4-63 V spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conforming to Marine specification (LR, ABS, DNV, GL)
resistance to conducted disturbances
انتشار الکترومغناطیسی
Radiated emissions - test level: 40 dB?V/m QP class A ( 10 m) at 30…230 MHz conforming to EN/IEC 55011Radiated emissions - test level: 47 dB?V/m QP class A ( 10 m) at 230…1000 MHz conforming to EN/IEC 55011
electromagnetic emission
دمای هوای محیط برای کار
-10…35 °C vertical installation-10…55 °C horizontal installation
ambient air temperature for operation
دمای هوای محیط برای ذخیره سازی
-25…70 °C
ambient air temperature for storage
رطوبت نسبی
10…95 %, without condensation (in operation)10…95 %, without condensation (in storage)
relative humidity
درجه IP محافظت
IP20 with protective cover in place
IP degree of protection
درجه آلودگی
2
pollution degree
ارتفاع عملیاتی
0...2000 m
operating altitude
ارتفاع ذخیره سازی
0…3000 m
storage altitude
مقاومت در برابر لرزش
3.5 mm at 5…8.4 Hz on DIN rail3 gn at 8.4…150 Hz on DIN rail3.5 mm at 5…8.4 Hz on panel3 gn at 8.4…150 Hz on panel
vibration resistance
مقاومت در برابر ضربه
15 gn for 11 ms
shock resistance
وزن بسته 1
0.209 kg
Package 1 Weight
ارتفاع بسته 1
7.500 cm
Package 1 Height
عرض بسته 1
10.500 cm
Package 1 width
طول بسته 1
12.500 cm
Package 1 Length
وضعیت پیشنهاد پایدار
Green Premium product
Sustainable offer status
مقررات REACh
REACh Declaration
REACh Regulation
REACh فاقد SVHC
Yes
REACh free of SVHC
بخشنامه RoHS اتحادیه اروپا
Pro-active compliance (Product out of EU RoHS legal scope)
EU RoHS Declaration
EU RoHS Directive
عاری از فلزات سنگین سمی
Yes
Toxic heavy metal free
بدون مرکوری
Yes
Mercury free
اطلاعات معافیت RoHS
Yes
RoHS exemption information
مقررات RoHS چین
China RoHS declaration
China RoHS Regulation
محیط زیست
Product Environmental Profile
Environmental Disclosure
مشخصات بخشنامه
End of Life Information
Circularity Profile
WEEE
The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins
WEEE
فاقد پی وی سی
Yes
PVC free
