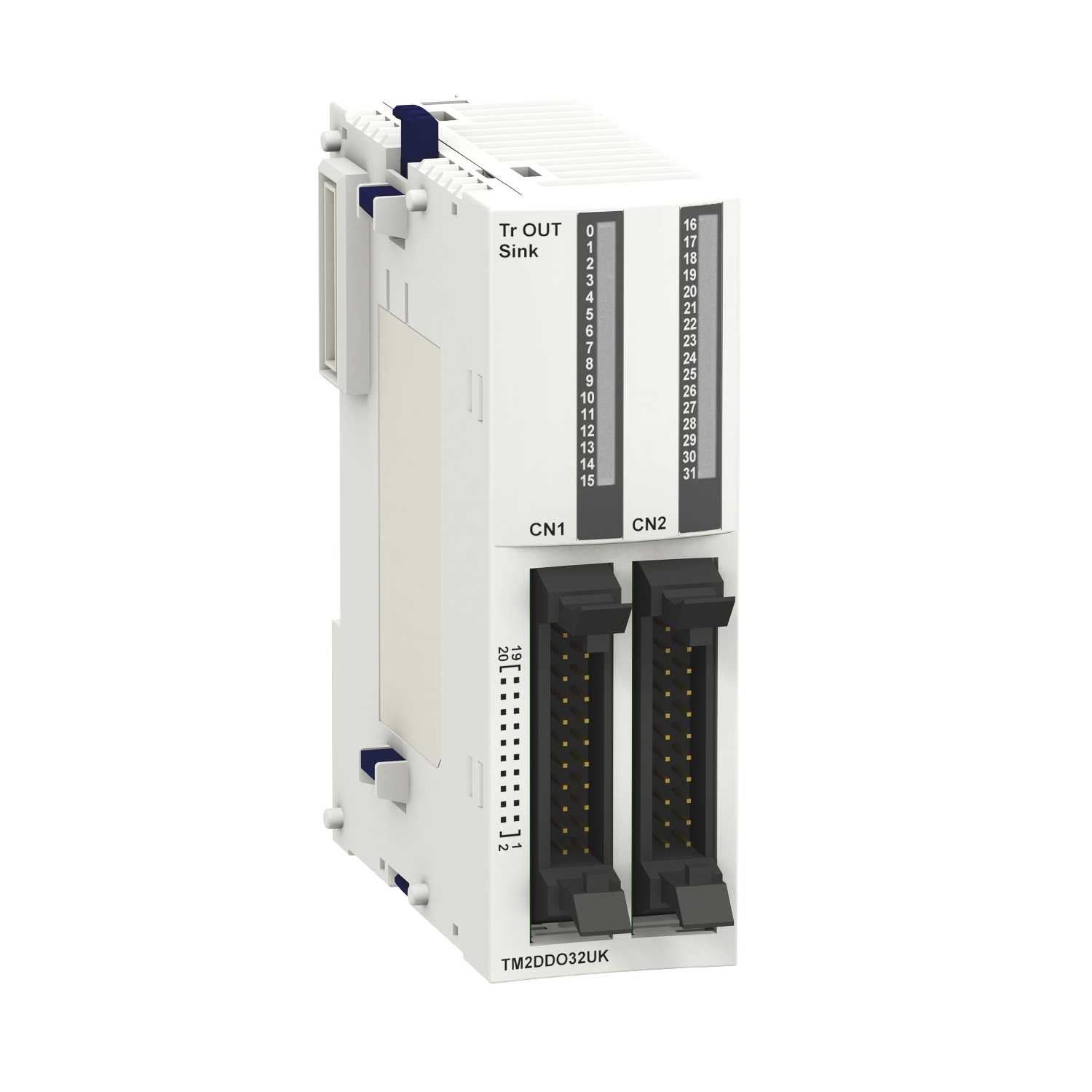

TM2DDO32UK
ماژول خروجی مجزا پی ال سی کمپکت Twido اشنایدر
discrete output module M238 - 32 outputs 24 V transistor - 1 connector HE10
×
![]()
مشخصات کامل
گروه محصول
Modicon M238 logic controller
range of product
نوع محصول یا مولفه تجهیزات
Discrete output module
product or component type
تعداد خروجی دیجیتال
32
discrete output number
نوع خروجی دیجیتال
Transistor
discrete output type
ولتاژ خروجی دیجیتال
24 V
discrete output voltage
منطق خروجی گسسته
Sink
discrete output logic
جریان خروجی دیجیتال
0.1 A
discrete output current
سازگاری دامنه
Advantys OTBTwido
range compatibility
محدودیت ولتاژ خروجی
20.4...28.8 V
output voltage limits
جریان هر کانال
0.12 A
current per channel
حداکثر جریان در هر خروجی مشترک
1 A
maximum current per output common
تعداد نقطه مشترک
2
number of common point
زمان پاسخ
300 µs from state 0 to state 1 300 µs from state 1 to state 0
response time
[Ures] ولتاژ باقیمانده
1 V at state 1
[Ures] residual voltage
حداکثر بار تنگستن
8 W
maximum tungsten load
محافظت از اتصال کوتاه
Without
short-circuit protection
حفاظت از اضافه بار
Without
overload protection
انزوا بین کانال ها
None
isolation between channels
عایق بین کانالها و منطق داخلی
500 V for 1 minute
isolation between channels and internal logic
جریان فعلی
20 mA at 5 V DC at state 1 for all output70 mA at 24 V DC at state 1 for all output
current consumption
سیگنالینگ محلی
2 display blocks
local signalling
اتصال برق
1 connector HE10
electrical connection
پشتیبانی نصب
35 mm symmetrical DIN rail
mounting support
وزن خالص
0.105 kg
net weight
عمق
81.3 mm
depth
ارتفاع
90 mm
height
عرض
33.5 mm
width
وزن بسته 1
0.205 kg
Package 1 Weight
ارتفاع بسته 1
75.000 mm
Package 1 Height
عرض بسته 1
105.000 mm
Package 1 width
طول بسته 1
130.000 mm
Package 1 Length
وضعیت پیشنهاد پایدار
Green Premium product
Sustainable offer status
مقررات REACh
REACh Declaration
REACh Regulation
REACh فاقد SVHC
Yes
REACh free of SVHC
بخشنامه RoHS اتحادیه اروپا
Pro-active compliance (Product out of EU RoHS legal scope)
EU RoHS Declaration
EU RoHS Directive
بدون مرکوری
Yes
Mercury free
اطلاعات معافیت RoHS
Yes
RoHS exemption information
مقررات RoHS چین
China RoHS declaration
China RoHS Regulation
محیط زیست
Product Environmental Profile
Environmental Disclosure
مشخصات بخشنامه
End of Life Information
Circularity Profile
WEEE
The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins
WEEE
فاقد پی وی سی
Yes
PVC free
ضمانتنامه
18 months
Warranty
