STBPDT3100K
کیت توزیع استاندارد STB اشنایدر

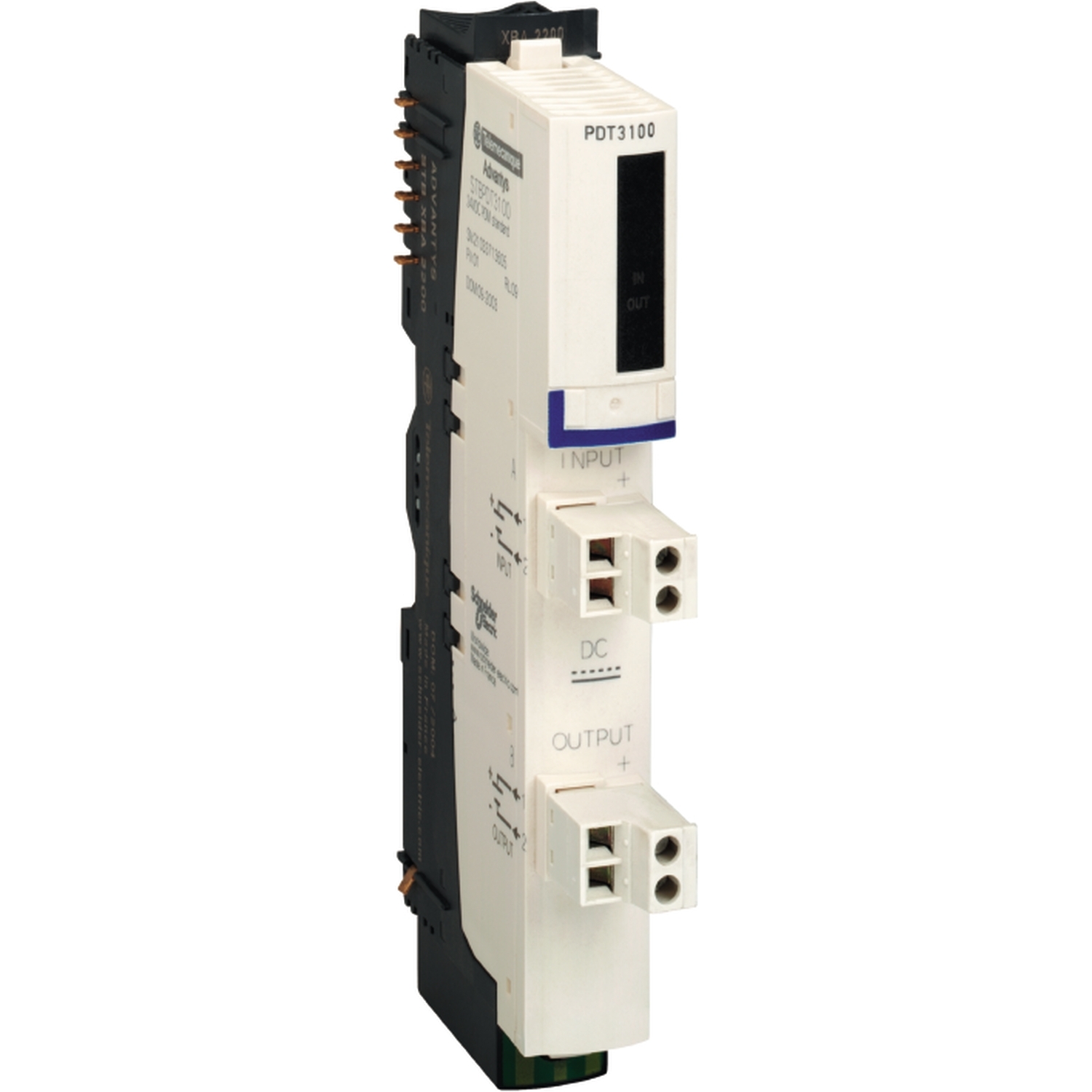

standard power distribution kit STB - 24 V DC
×
![]()
مشخصات کامل
گروه محصول
Modicon STB distributed I/O solution
range of product
نوع محصول یا مولفه تجهیزات
Standard power distribution kit
product or component type
ترکیب کیت
STBXTS2130, spring type connectorsSTBPDT3100 moduleSTBXBA2200 baseSTBXTS1130, screw type connectors
kit composition
ولتاژ منبع تغذیه
24 V
[Us] rated supply voltage
نوع مدار تغذیه
DC
supply circuit type
جریان خروجی منبع تغذیه
10 A at 45 °C (input/output circuit)12 A at 30 °C (input/output circuit)6 A at 70 °C (input/output circuit)8 A at 60 °C (input/output circuit)0…4 A at 30 °C (input circuit)0…8 A at 30 °C (output circuit)
power supply output current
دامنه ولتاژ
19.2...30 V DC sensor/actuator bus
voltage range
مبادله حرارت
Hot swapping illegal
hot swapping fallback
نوع محافظت
Built-in overcurrent protection, 10 A time-lag fuse for output circuitBuilt-in overcurrent protection, 5 A time-lag fuse for input circuitReverse polarity for actuator bus
protection type
جریان مجاز
30 A for 2 minutes grounding terminal
permissible current
آستانه تشخیص ولتاژ
< 15 V +/-1 DC IN/OUT LED lit>= 15 V +/-1 DC IN/OUT LED non lit
voltage detection threshold
سازگاری محصول
Mounting base STBXBA2200
product compatibility
علامت گذاری
CE
marking
دسته ولتاژ اضافی
II
overvoltage category
LED وضعیت
1 LED (green)actuator bus power supply (OUT)1 LED (green)sensor bus power supply (IN)
status LED
عمق
65.1 mm
depth
ارتفاع
125 mm
height
عرض
18.4 mm
width
وزن خالص
0.13 kg
net weight
گواهینامه های محصول
ULFM Class 1 Division 2CSA
product certifications
درجه آلودگی
2 conforming to IEC 60664-1
pollution degree
ارتفاع عملیاتی
<= 2000 m
operating altitude
درجه IP محافظت
IP20 conforming to EN 61131-2 class 1
IP degree of protection
دمای هوای محیط برای کار
0…60 °C (without)-25…70 °C (with derating factor)
ambient air temperature for operation
دمای هوای محیط برای ذخیره سازی
-40…85 °C
ambient air temperature for storage
رطوبت نسبی
95 % at 60 °C without condensation
relative humidity
مقاومت در برابر لرزش
+/-0.35 mm at 10…58 Hz3 gn at 58…150 Hz on 35 x 7.5 mm symmetrical DIN rail5 gn at 58…150 Hz on 35 x 15 mm symmetrical DIN rail
vibration resistance
مقاومت در برابر ضربه
30 gn for 11 ms conforming to IEC 88 reference 2-27
shock resistance
نوع واحد بسته بندی 1
PCE
Unit Type of Package 1
تعداد واحدهای موجود در بسته 1
1
Number of Units in Package 1
وزن بسته 1
150 g
Package 1 Weight
ارتفاع بسته 1
2.8 cm
Package 1 Height
عرض بسته 1
8.4 cm
Package 1 width
طول بسته 1
13.6 cm
Package 1 Length
وزن 2 بسته
4.026 kg
Package 2 Weight
وضعیت پیشنهاد پایدار
Green Premium product
Sustainable offer status
مقررات REACh
REACh Declaration
REACh Regulation
بخشنامه RoHS اتحادیه اروپا
Pro-active compliance (Product out of EU RoHS legal scope)
EU RoHS Declaration
EU RoHS Directive
بدون مرکوری
Yes
Mercury free
اطلاعات معافیت RoHS
Yes
RoHS exemption information
مقررات RoHS چین
China RoHS declaration
China RoHS Regulation
محیط زیست
Product Environmental Profile
Environmental Disclosure
مشخصات بخشنامه
End of Life Information
Circularity Profile
WEEE
The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins
WEEE
ضمانتنامه
18 months
Warranty
پین
1
Pin
اتصال دهنده بالا
+24 VDC for the sensor bus
Top Connector
کانکتور پایین
+24 VDC for the sensor bus
Bottom Connector
2
-24 VDC sensor power return
-24 VDC actuator power return
