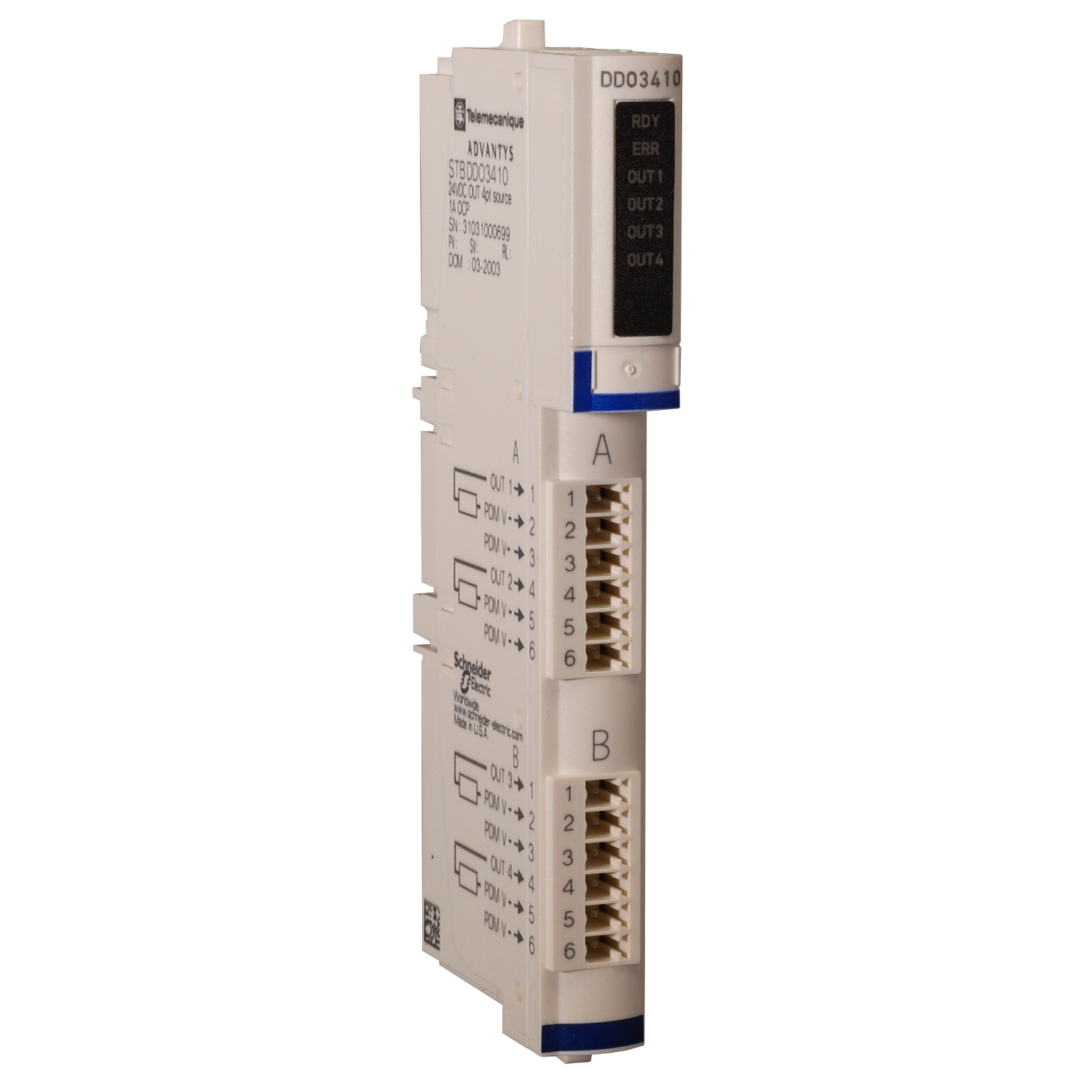

STBDDO3410K
کیت دیجیتال خروجی استاندارد مدیکون STB اشنایدر
standard digital output kit - Modicon STB - 24 V DC - 4 O
×
![]()
مشخصات کامل
گروه محصول
Modicon STB distributed I/O solution
range of product
نوع محصول یا مولفه تجهیزات
Standard digital output kit
product or component type
ترکیب کیت
STBXTS1100, 6-terminal screw type connectorSTBXTS2100, 6-terminal spring clamp connectorSTBXBA1000 baseSTBDDO3410 module
kit composition
تعداد خروجی دیجیتال
4
discrete output number
نوع خروجی دیجیتال
Solid state
discrete output type
ولتاژ خروجی دیجیتال
24 V
discrete output voltage
نوع ولتاژ خروجی گسسته
DC
discrete output voltage type
جریان خروجی دیجیتال
500 mA
discrete output current
منطق خروجی گسسته
Positive or negative
discrete output logic
ولتاژ خروجی
19.2...30 V DC
output voltage
حداکثر ولتاژ مطلق
56 V 1.3 ms
absolute maximum voltage
زمان پاسخ
560 µs off-to-on870 µs on-to-off
response time
مبادله سرما
Yes
cold swapping
تعویض در حین انجام کار
Yes for standard NIMs
hot swapping
افتادن
State 0 basic NIMsUser configurable standard NIMs
fallback
نوع محافظت
Power protection integrated fuse on PDM time lag 10 AReverse polarity protectionShort-circuit protectionThermal overload protection
protection type
عایق بندی بین کانالها و گذرگاه منطقی
1500 V for 1 minute
insulation between channels and logic bus
حداکثر جریان نشت
0.4 mA at state 0 30 V
maximum leakage current
جریان صاعقه
5 A 0.5 ms
surge current
حداکثر بار خازنی
50 µF
maximum load capacitance
حداکثر بار القایی
500 mH at 4 Hz
maximum load inductance
حداقل بار
0.5 mA
minimum load
ریست
Manual reset COM fault
reset
سازگاری محصول
Power distribution module STBPDT3100/3105I/O base STBXBA1000
product compatibility
ولتاژ منبع تغذیه
24 V DC
[Us] rated supply voltage
ساپورت
Power distribution module
supply
جریان فعلی
70 mA at 5 V DC for logic bus
current consumption
علامت گذاری
CE
marking
دسته ولتاژ اضافی
II
overvoltage category
LED وضعیت
1 LED (green)module status (RDY)1 LED per channel (green)channel status (OUT1 to OUT4)1 LED (red)module error (ERR)
status LED
ارتفاع
13.9 mm
height
عمق
70 mm
depth
عرض
128.3 mm
width
وزن خالص
0.11 kg
net weight
استانداردها
EN/IEC 61131-2
standards
گواهینامه های محصول
FM Class 1 Division 2CSAUL
product certifications
درجه آلودگی
2 conforming to IEC 60664-1
pollution degree
ارتفاع عملیاتی
<= 2000 m
operating altitude
درجه IP محافظت
IP20 conforming to EN 61131-2 class 1
IP degree of protection
دمای هوای محیط برای کار
0…60 °C (without derating)
ambient air temperature for operation
دمای هوای محیط برای کار
32...140 °F without derating
ambient air temperature for operation
دمای هوای محیط برای ذخیره سازی
-40…85 °C without derating
ambient air temperature for storage
دمای هوای محیط برای ذخیره سازی
-40...185 °F without derating
ambient air temperature for storage
رطوبت نسبی
95 % at 60 °C without condensation
relative humidity
مقاومت در برابر لرزش
3 gn at 58…150 Hz on 35 x 7.5 mm symmetrical DIN rail5 gn at 58…150 Hz on 35 x 15 mm symmetrical DIN rail+/-0.35 mm at 10…58 Hz
vibration resistance
مقاومت در برابر ضربه
30 gn for 11 ms conforming to IEC 88 reference 2-27
shock resistance
وزن بسته 1
0.133 kg
Package 1 Weight
ارتفاع بسته 1
27.000 mm
Package 1 Height
عرض بسته 1
80.000 mm
Package 1 width
طول بسته 1
130.000 mm
Package 1 Length
وضعیت پیشنهاد پایدار
Green Premium product
Sustainable offer status
مقررات REACh
REACh Declaration
REACh Regulation
بخشنامه RoHS اتحادیه اروپا
Pro-active compliance (Product out of EU RoHS legal scope)
EU RoHS Declaration
EU RoHS Directive
بدون مرکوری
Yes
Mercury free
اطلاعات معافیت RoHS
Yes
RoHS exemption information
مقررات RoHS چین
China RoHS declaration
China RoHS Regulation
محیط زیست
Product Environmental Profile
Environmental Disclosure
مشخصات بخشنامه
End of Life Information
Circularity Profile
WEEE
The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins
WEEE
ضمانتنامه
18 months
Warranty
پین
1
Pin
اتصال دهنده بالا
output to actuator 1
Top Connector
کانکتور پایین
output to actuator 3
Bottom Connector
2
field power return
field power return
3
field power return
field power return
4
output to actuator 2
output to actuator 4
5
field power return
field power return
6
field power return
field power return
