SR3XT43BD
ماژوهای اکستنشن ورودی و خروجی مینی پی السی اشنایدر - 4 ورودی و خروجی آنالوگ - 24 ولت دی سی

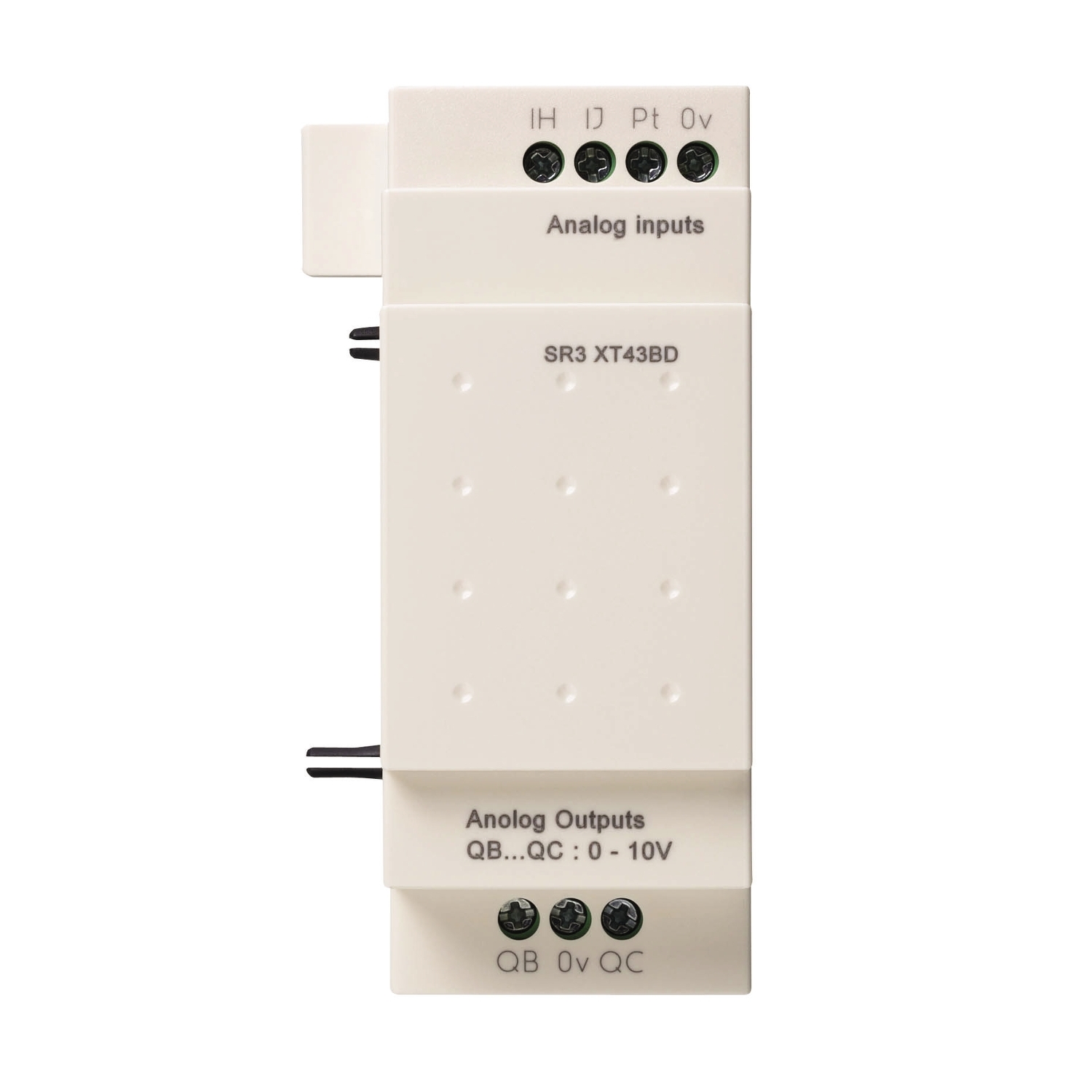

analogue I/O extension module - 4 I O - 24 V DC - for Zelio Logic
×
![]()
مشخصات کامل
گروه محصول
Zelio Logic
range of product
نوع محصول یا مولفه تجهیزات
Analogue I/O extension module
product or component type
تعداد ورودی آنالوگ
2
analogue input number
نوع ورودی آنالوگ
Common mode
analogue input type
محدوده ورودی آنالوگ
0...10 V0...20 mA-25...125 °C
analogue input range
نوع پروب دما
Pt 100, 3-wire conforming to IEC 751
temperature probe type
حداکثر ولتاژ مجاز
30 V for analogue input circuit
maximum permissible voltage
[imp] حداکثر جریان دائمی
30 mA for analogue input circuit
[Imp] maximum permanent current
وضوح ورودی آنالوگ
10 bits on the input range
analogue input resolution
امپدانس ورودی
18 kOhm, input range: 0...10 V for analogue input circuit247 Ohm, input range: 0...20 mA for analogue input circuit
input impedance
شماره خروجی آنالوگ
2
analogue output number
دامنه خروجی آنالوگ
0...10 V
analogue output range
وضوح خروجی آنالوگ
10 bits on the output range
analogue output resolution
نوع بار
Resistive load for analogue output
load type
حداکثر جریان بار
10 mA for analogue output
maximum load current
محافظت از اتصال کوتاه
With analogue output
short-circuit protection
مقدار LSB
0.15 °C, - 25...125 °C for analogue input circuit20 µA, 0...20 mA for analogue input circuit9.8 mV, 0...10 V for analogue input circuit9.8 mV, 0...10 V for analogue output
LSB value
زمان تبدیل
Smart relay cycle time for analogue input circuitSmart relay cycle time for analogue output
conversion time
خطای تبدیل
+/- 1 % of the full scale value, input range: 0...10 V (25 °C) for analogue output+/- 1 % of the full scale value, input range: 0...10 V (55 °C) for analogue output+/- 1 %, input range: 0...10 V (25 °C) for analogue input circuit+/- 1 %, input range: 0...10 V (55 °C) for analogue input circuit+/- 1 %, input range: 0...20 mA (25 °C) for analogue input circuit+/- 1 %, input range: 0...20 mA (55 °C) for analogue input circuit+/- 1.5 °C, input range: - 25...125 °C (25 °C) for analogue input circuit+/- 1.5 °C, input range: - 25...125 °C (55 °C) for analogue input circuit
conversion error
دقت تکرار
< +/- 0.3 °C, input range: - 25...125 °C at 25 °C for analogue input circuit<= +/- 1 %, input range: 0...10 V at 25 °C for analogue input circuit<= +/- 1 %, input range: 0...10 V at 55 °C for analogue output<= +/- 1 %, input range: 0...20 mA at 25 °C for analogue input circuit
repeat accuracy
فاصله عملیاتی
10 m with screened cable for analogue input circuit10 m with screened cable for analogue output
operating distance
محافظت از بایاس معکوس
Analogue input circuit: with
reverse polarity protection
اتصالات - ترمینال ها
Screw terminals, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) semi-solidScrew terminals, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) solidScrew terminals, 2 x 0.25...2 x 1.5 mm² (AWG 23...AWG 16) solidScrew terminals, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) flexible with cable endScrew terminals, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) flexible with cable end
connections - terminals
گشتاور محکم
0.5 N.m
tightening torque
وزن خالص
0.11 kg
net weight
گواهینامه های محصول
GOSTULC-TickCSA
product certifications
استانداردها
EN/IEC 61000-4-12EN/IEC 61000-4-5EN/IEC 61000-4-3EN/IEC 61000-4-4 level 3EN/IEC 61000-4-6 level 3EN/IEC 61000-4-2 level 3EN/IEC 60068-2-6 FcEN/IEC 61000-4-11EN/IEC 60068-2-27 Ea
standards
درجه IP محافظت
IP20 (terminal block) conforming to IEC 60529IP40 (front panel) conforming to IEC 60529
IP degree of protection
ویژگی محیطی
EMC directive conforming to EN/IEC 61000-6-2EMC directive conforming to EN/IEC 61000-6-3EMC directive conforming to EN/IEC 61000-6-4EMC directive conforming to EN/IEC 61131-2 zone BLow voltage directive conforming to EN/IEC 61131-2
environmental characteristic
آشفتگی تشعشع / انجام شده
Class B conforming to EN 55022-11 group 1
disturbance radiated/conducted
درجه آلودگی
2 conforming to EN/IEC 61131-2
pollution degree
دمای هوای محیط برای کار
-20…40 °C conforming to IEC 60068-2-1 and IEC 60068-2-2-20…55 °C conforming to IEC 60068-2-1 and IEC 60068-2-2
ambient air temperature for operation
دمای هوای محیط برای ذخیره سازی
-40…70 °C
ambient air temperature for storage
ارتفاع عملیاتی
2000 m
operating altitude
حداکثر ارتفاع حمل و نقل
3048 m
maximum altitude transport
رطوبت نسبی
95 % without condensation or dripping water
relative humidity
نوع واحد بسته بندی 1
PCE
Unit Type of Package 1
تعداد واحدهای موجود در بسته 1
1
Number of Units in Package 1
وزن بسته 1
107 g
Package 1 Weight
ارتفاع بسته 1
6.1 cm
Package 1 Height
عرض بسته 1
6.5 cm
Package 1 width
طول بسته 1
11 cm
Package 1 Length
وزن 2 بسته
5.585 kg
Package 2 Weight
وضعیت پیشنهاد پایدار
Green Premium product
Sustainable offer status
مقررات REACh
REACh Declaration
REACh Regulation
بخشنامه RoHS اتحادیه اروپا
Pro-active compliance (Product out of EU RoHS legal scope)
EU RoHS Declaration
EU RoHS Directive
بدون مرکوری
Yes
Mercury free
اطلاعات معافیت RoHS
Yes
RoHS exemption information
مقررات RoHS چین
China RoHS declaration
China RoHS Regulation
محیط زیست
Product Environmental Profile
Environmental Disclosure
مشخصات بخشنامه
End of Life Information
Circularity Profile
WEEE
The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins
WEEE
فاقد پی وی سی
Yes
PVC free
ضمانتنامه
18 months
Warranty
