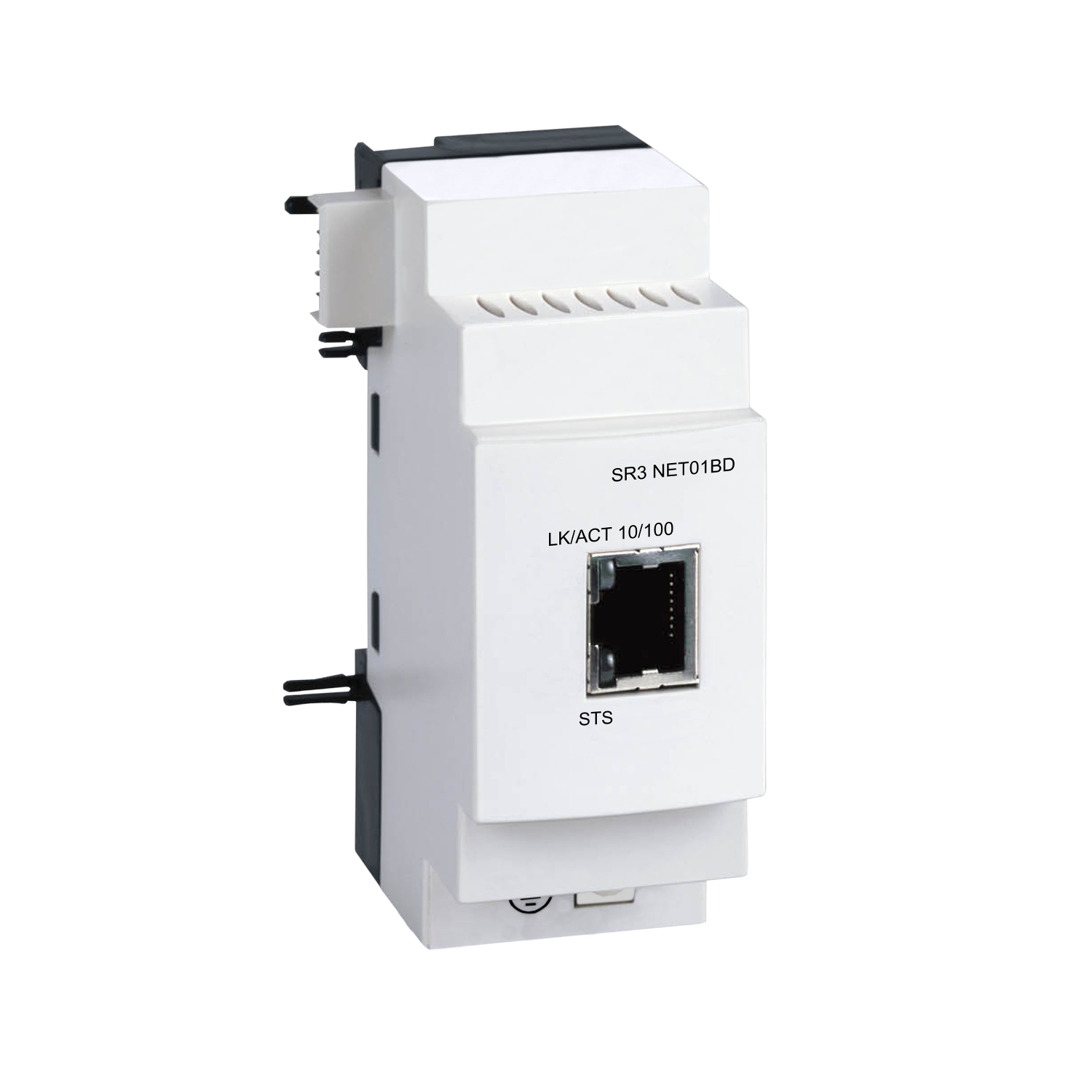

SR3NET01BD

ماژول ارتباطی اترنت برای مینی پی ال سی مدل SR3

Ethernet communication interface - for SR3 24V DC smart relay

دیتاشیت

کاتالوگ

مشخصات کامل

گروه محصول

Zelio Logic

range of product

نوع محصول یا مولفه تجهیزات

Ethernet communication module

product or component type

سازگاری محصول

All modules with 24 V supply SR3 B...BD

product compatibility

پروتکل پورت ارتباطی

Ethernet

communication port protocol

پشتیبانی از پورت ارتباطی

10/100BASE-T

communication port support

اتصال برق

1 connector RJ45

electrical connection

زبان برنامه نویسی

FBD

programming language

اتصالات - ترمینال ها

Screw terminals, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) semi-solid
Screw terminals, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) solid
Screw terminals, 2 x 0.25...2 x 1.5 mm² (AWG 23...AWG 16) solid
Screw terminals, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) flexible with cable end
Screw terminals, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) flexible with cable end

connections - terminals

گشتاور محکم

0.5 N.m

tightening torque

سیگنالینگ محلی

1 LED for communication (LK/ACT 10/100)
1 LED for status (STS)

local signalling

وزن خالص

0.11 kg

net weight

گواهینامه های محصول

CSA
C-Tick
GOST
UL

product certifications

استانداردها

EN/IEC 61000-4-4 level 3
EN/IEC 61000-4-5
EN/IEC 61000-4-2 level 3
EN/IEC 61000-4-3
EN/IEC 60068-2-6 Fc
EN/IEC 60068-2-27 Ea

standards

درجه IP محافظت

IP20 (terminal block) conforming to IEC 60529
IP40 (front panel) conforming to IEC 60529

IP degree of protection

ویژگی محیطی

EMC directive conforming to EN/IEC 61000-6-2
EMC directive conforming to EN/IEC 61000-6-3
EMC directive conforming to EN/IEC 61000-6-4
EMC directive conforming to EN/IEC 61131-2 zone B
Low voltage directive conforming to EN/IEC 61131-2

environmental characteristic

آشفتگی تشعشع / انجام شده

Class B conforming to EN 55022-11 group 1

disturbance radiated/conducted

درجه آلودگی

2 conforming to EN/IEC 61131-2

pollution degree

دمای هوای محیط برای کار

-20…40 °C conforming to IEC 60068-2-1 and IEC 60068-2-2
-20…55 °C conforming to IEC 60068-2-1 and IEC 60068-2-2

ambient air temperature for operation

دمای هوای محیط برای ذخیره سازی

-40…70 °C

ambient air temperature for storage

ارتفاع عملیاتی

2000 m

operating altitude

حداکثر ارتفاع حمل و نقل

3048 m

maximum altitude transport

رطوبت نسبی

95 % without condensation or dripping water

relative humidity

نوع واحد بسته بندی 1

PCE

Unit Type of Package 1

تعداد واحدهای موجود در بسته 1

Number of Units in Package 1

وزن بسته 1

109 g

Package 1 Weight

ارتفاع بسته 1

6 cm

Package 1 Height

عرض بسته 1

6.5 cm

Package 1 width

طول بسته 1

11 cm

Package 1 Length

وزن 2 بسته

5.78 kg

Package 2 Weight

وضعیت پیشنهاد پایدار

Green Premium product

Sustainable offer status

مقررات REACh

REACh Declaration

REACh Regulation

بخشنامه RoHS اتحادیه اروپا

Pro-active compliance (Product out of EU RoHS legal scope) EU RoHS Declaration

EU RoHS Directive

بدون مرکوری

Yes

Mercury free

اطلاعات معافیت RoHS

Yes

RoHS exemption information

مقررات RoHS چین

China RoHS declaration

China RoHS Regulation

محیط زیست

Product Environmental Profile

Environmental Disclosure

مشخصات بخشنامه

End of Life Information

Circularity Profile

WEEE

The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins

WEEE

فاقد پی وی سی

Yes

PVC free

ضمانتنامه

18 months

Warranty
