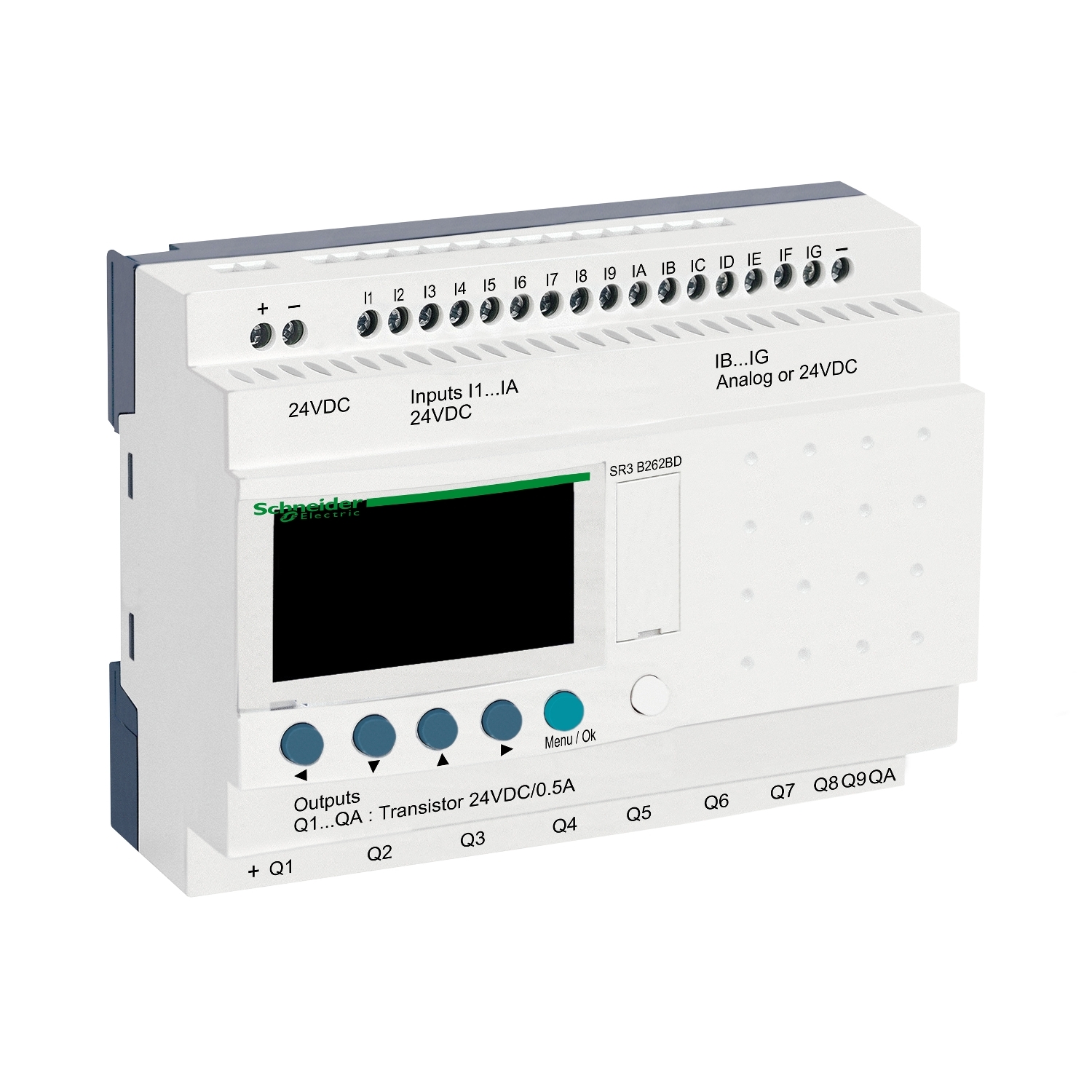

SR3B262BD

ماژول مینی پی ال سی قابل گسترش اشنایدر - 26 ورودی و خروجی - 24 ولت دی سی - دارای ساعت - دارای نمایشگر

modular smart relay Zelio Logic - 26 I O - 24 V DC - clock - display

دیتاشیت

کاتالوگ

مشخصات کامل

گروه محصول

Zelio Logic

range of product

نوع محصول یا مولفه تجهیزات

Modular smart relay

product or component type

نمایش محلی

With

local display

تعداد یا خطوط طرح کنترل

0…500 with FBD programming
0…240 with ladder programming

number or control scheme lines

زمان چرخه

6…90 ms

cycle time

زمان پشتیبان گیری

10 years at 25 °C

backup time

رانش ساعت

12 min/year at 0…55 °C
6 s/month at 25 °C

clock drift

چک

Program memory on each power up

checks

ولتاژ منبع تغذیه

24 V

[Us] rated supply voltage

محدوده ساپورت ولتاژ

19.2…30 V

supply voltage limits

حداکثر جریان تغذیه

180 mA (with extensions)
70 mA (without extension)

maximum supply current

اتلاف توان در W

10 W with extensions
5 W without extension

power dissipation in W

محافظت از بایاس معکوس

With

reverse polarity protection

تعداد ورودی دیجیتال

16 conforming to EN/IEC 61131-2 type 1

discrete input number

نوع ورودی گسسته

Resistive

discrete input type

ولتاژ ورودی گسسته

24 V DC

discrete input voltage

جریان ورودی گسسته

4 mA

discrete input current

فرکانس شمارش

1 kHz for discrete input

counting frequency

ولتاژ 1 تضمین شده

>= 15 V for I1...IA and IH...IR discrete input circuit
>= 15 V for IB...IG used as discrete input circuit

voltage state 1 guaranteed

ولتاژ 0 تضمین شده

<= 5 V for I1...IA and IH...IR discrete input circuit
<= 5 V for IB...IG used as discrete input circuit

voltage state 0 guaranteed

جریان 1 تضمین شده

>= 1.2 mA (IB...IG used as discrete input circuit)
>= 2.2 mA (I1...IA and IH...IR discrete input circuit)

current state 1 guaranteed

جریان 0 تضمین شده

<= 0.5 mA (IB...IG used as discrete input circuit)
<= 0.75 mA (I1...IA and IH...IR discrete input circuit)

current state 0 guaranteed

سازگاری ورودی

3-wire proximity sensors PNP for discrete input

input compatibility

تعداد ورودی آنالوگ

analogue input number

نوع ورودی آنالوگ

Common mode

analogue input type

محدوده ورودی آنالوگ

0...24 V
0...10 V

analogue input range

حداکثر ولتاژ مجاز

30 V for analogue input circuit

maximum permissible voltage

وضوح ورودی آنالوگ

8 bits

analogue input resolution

مقدار LSB

39 mV for analogue input circuit

LSB value

زمان تبدیل

Smart relay cycle time for analogue input circuit

conversion time

خطای تبدیل

+/- 5 % at 25 °C for analogue input circuit
+/- 6.2 % at 55 °C for analogue input circuit

conversion error

دقت تکرار

+/- 2 % at 55 °C for analogue input circuit

repeat accuracy

فاصله عملیاتی

10 m between stations, with screened cable (sensor not isolated) for analogue input circuit

operating distance

امپدانس ورودی

12 kOhm for IB...IG used as analogue input circuit
12 kOhm for IB...IG used as discrete input circuit
7.4 kOhm for I1...IA and IH...IR discrete input circuit

input impedance

تعداد خروجی ها

10 transistor

number of outputs

ولتاژ خروجی

24 V transistor output

output voltage

محدودیت ولتاژ خروجی

19.2...30 V DC (transistor output)

output voltage limits

[Uimp] ولتاژ مقاومت در برابر ضربه

4 kV EN/IEC 60947-1 and EN/IEC 60664-1

[Uimp] rated impulse withstand voltage

جریان بار

0.5…0.625 A transistor output

load current

[Ures] ولتاژ باقیمانده

2 V at state 1 transistor output

[Ures] residual voltage

حفاظت از اضافه بار

With overload protection for transistor output

overload protection

محافظت از اتصال کوتاه

With transistor output

short-circuit protection

محافظت در مقابل ولتاژ بیش از حد مجاز

With overvoltage protection for transistor output

overvoltage protection

ساعت

With

clock

زمان پاسخ

<= 1 ms (from state 0 to state 1) for transistor output
<= 1 ms (from state 1 to state 0) for transistor output

response time

اتصالات - ترمینال ها

Screw terminals, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) semi-solid
Screw terminals, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) solid
Screw terminals, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) flexible with cable end
Screw terminals, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) solid
Screw terminals, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) flexible with cable end

connections - terminals

گشتاور محکم

0.5 N.m

tightening torque

دسته ولتاژ اضافی

III conforming to EN/IEC 60664-1

overvoltage category

وزن خالص

0.3 kg

net weight

مصونیت در برابر شکستگی های میکرو

1 ms

immunity to microbreaks

گواهینامه های محصول

C-Tick
GOST
UL
CSA
GL

product certifications

استانداردها

EN/IEC 60068-2-27 Ea
EN/IEC 61000-4-5
EN/IEC 61000-4-11
EN/IEC 61000-4-6 level 3
EN/IEC 61000-4-12
EN/IEC 61000-4-4 level 3
EN/IEC 61000-4-3
EN/IEC 61000-4-2 level 3
EN/IEC 60068-2-6 Fc

standards

درجه IP محافظت

IP20 (terminal block) conforming to IEC 60529
IP40 (front panel) conforming to IEC 60529

IP degree of protection

ویژگی محیطی

EMC directive conforming to EN/IEC 61000-6-2
EMC directive conforming to EN/IEC 61000-6-3
EMC directive conforming to EN/IEC 61000-6-4
EMC directive conforming to EN/IEC 61131-2 zone B
Low voltage directive conforming to EN/IEC 61131-2

environmental characteristic

آشفتگی تشعشع / انجام شده

Class B conforming to EN 55022-11 group 1

disturbance radiated/conducted

درجه آلودگی

2 conforming to EN/IEC 61131-2

pollution degree

دمای هوای محیط برای کار

-20…40 °C in non-ventilated enclosure conforming to IEC 60068-2-1 and IEC 60068-2-2
-20…55 °C conforming to IEC 60068-2-1 and IEC 60068-2-2

ambient air temperature for operation

دمای هوای محیط برای ذخیره سازی

-40…70 °C

ambient air temperature for storage

ارتفاع عملیاتی

2000 m

operating altitude

حداکثر ارتفاع حمل و نقل

3048 m

maximum altitude transport

رطوبت نسبی

95 % without condensation or dripping water

relative humidity

نوع واحد بسته بندی 1

PCE

Unit Type of Package 1

تعداد واحدهای موجود در بسته 1

Number of Units in Package 1

وزن بسته 1

298 g

Package 1 Weight

ارتفاع بسته 1

6.8 cm

Package 1 Height

عرض بسته 1

10 cm

Package 1 width

طول بسته 1

13.5 cm

Package 1 Length

وزن 2 بسته

6.586 kg

Package 2 Weight

وضعیت پیشنهاد پایدار

Green Premium product

Sustainable offer status

مقررات REACh

REACh Declaration

REACh Regulation

بخشنامه RoHS اتحادیه اروپا

Pro-active compliance (Product out of EU RoHS legal scope) EU RoHS Declaration

EU RoHS Directive

بدون مرکوری

Yes

Mercury free

اطلاعات معافیت RoHS

Yes

RoHS exemption information

مقررات RoHS چین

China RoHS declaration

China RoHS Regulation

محیط زیست

Product Environmental Profile

Environmental Disclosure

مشخصات بخشنامه

End of Life Information

Circularity Profile

WEEE

The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins

WEEE

فاقد پی وی سی

Yes

PVC free

ضمانتنامه

18 months

Warranty
