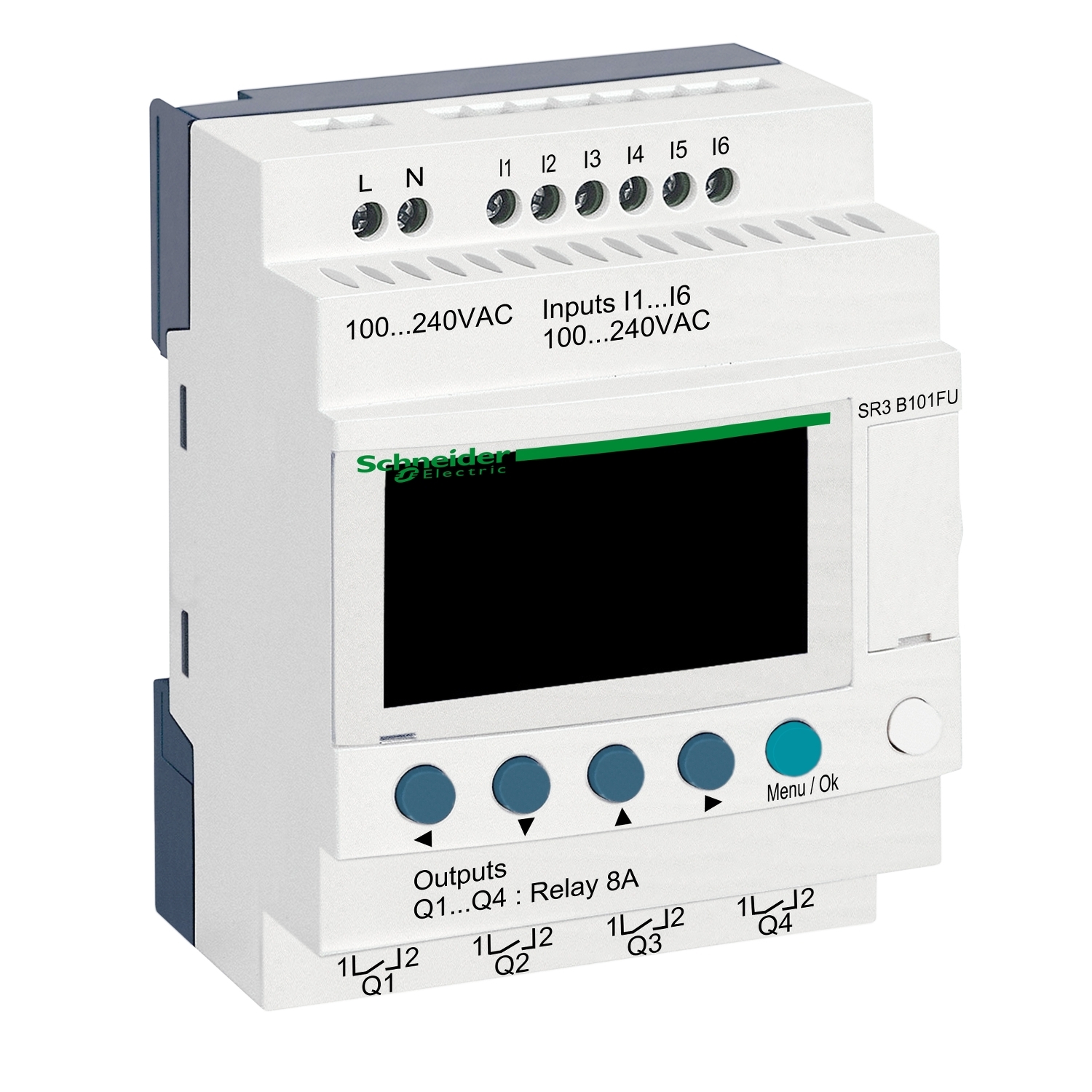

SR3B101FU
ماژول مینی پی ال سی قابل گسترش اشنایدر - 10 ورودی و خروجی - 100..240 ولت ای سی - دارای ساعت - دارای نمایشگر
modular smart relay Zelio Logic - 10 I O - 100..240 V AC - clock - display
×
![]()
مشخصات کامل
گروه محصول
Zelio Logic
range of product
نوع محصول یا مولفه تجهیزات
Modular smart relay
product or component type
نمایش محلی
With
local display
تعداد یا خطوط طرح کنترل
0…500 with FBD programming0…240 with ladder programming
number or control scheme lines
زمان چرخه
6…90 ms
cycle time
زمان پشتیبان گیری
10 years at 25 °C
backup time
رانش ساعت
12 min/year at 0…55 °C6 s/month at 25 °C
clock drift
چک
Program memory on each power up
checks
ولتاژ منبع تغذیه
100...240 V
[Us] rated supply voltage
محدوده ساپورت ولتاژ
85…264 V
supply voltage limits
فرکانس تأمین
50/60 Hz
supply frequency
حداکثر جریان تغذیه
30 mA at 240 V (without extension)40 mA at 240 V (with extensions)80 mA at 100 V (with extensions)80 mA at 100 V (without extension)
maximum supply current
مصرف برق در VA
12 VA with extensions7 VA without extension
power consumption in VA
ولتاژ انزوا
1780 V
isolation voltage
نوع محافظت
Against inversion of terminals (control instructions not executed)
protection type
تعداد ورودی دیجیتال
6
discrete input number
ولتاژ ورودی گسسته
100...240 V AC
discrete input voltage
جریان ورودی گسسته
0.6 mA
discrete input current
فرکانس ورودی گسسته
57...63 Hz47...53 Hz
discrete input frequency
ولتاژ 1 تضمین شده
>= 79 V for discrete input
voltage state 1 guaranteed
ولتاژ 0 تضمین شده
<= 40 V for discrete input
voltage state 0 guaranteed
جریان 1 تضمین شده
>= 0.17 mA (discrete input)
current state 1 guaranteed
جریان 0 تضمین شده
<= 0.5 mA (discrete input)
current state 0 guaranteed
امپدانس ورودی
350 kOhm for discrete input
input impedance
تعداد خروجی ها
4 relay
number of outputs
محدودیت ولتاژ خروجی
5...30 V DC (relay output)24...250 V AC
output voltage limits
نوع و ترکیب کنتاکتها
NO for relay output
contacts type and composition
جریان حرارتی خروجی
8 A for all 4 outputs for relay output
output thermal current
دوام الکتریکی
AC-12: 500000 cycles at 230 V, 1.5 A for relay output conforming to EN/IEC 60947-5-1AC-15: 500000 cycles at 230 V, 0.9 A for relay output conforming to EN/IEC 60947-5-1DC-12: 500000 cycles at 24 V, 1.5 A for relay output conforming to EN/IEC 60947-5-1DC-13: 500000 cycles at 24 V, 0.6 A for relay output conforming to EN/IEC 60947-5-1
electrical durability
ظرفیت سوئیچینگ در میلی آمپر
>= 10 mA at 12 V (relay output)
switching capacity in mA
نرخ عملکرد در هرتز
0.1 Hz (at Ie) for relay output10 Hz (no load) for relay output
operating rate in Hz
دوام مکانیکی
10000000 cycles for relay output
mechanical durability
[Uimp] ولتاژ مقاومت در برابر ضربه
EN/IEC 60947-1 and EN/IEC 60664-1 4 kV
[Uimp] rated impulse withstand voltage
ساعت
With
clock
زمان پاسخ
50 ms with ladder programming (from state 0 to state 1) for discrete input50 ms with ladder programming (from state 1 to state 0) for discrete input50...255 ms with FBD programming (from state 0 to state 1) for discrete input50...255 ms with FBD programming (from state 1 to state 0) for discrete input10 ms (from state 0 to state 1) for relay output5 ms (from state 1 to state 0) for relay output
response time
اتصالات - ترمینال ها
Screw terminals, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) semi-solidScrew terminals, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) solidScrew terminals, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) flexible with cable endScrew terminals, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) solidScrew terminals, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) flexible with cable end
connections - terminals
گشتاور محکم
0.5 N.m
tightening torque
دسته ولتاژ اضافی
III conforming to EN/IEC 60664-1
overvoltage category
وزن خالص
0.25 kg
net weight
مصونیت در برابر شکستگی های میکرو
10 ms
immunity to microbreaks
گواهینامه های محصول
GOSTC-TickCSAULGL
product certifications
استانداردها
EN/IEC 61000-4-12EN/IEC 61000-4-4 level 3EN/IEC 61000-4-6 level 3EN/IEC 61000-4-3EN/IEC 61000-4-2 level 3EN/IEC 61000-4-5EN/IEC 61000-4-11EN/IEC 60068-2-6 FcEN/IEC 60068-2-27 Ea
standards
درجه IP محافظت
IP20 (terminal block) conforming to IEC 60529IP40 (front panel) conforming to IEC 60529
IP degree of protection
ویژگی محیطی
EMC directive conforming to EN/IEC 61000-6-2EMC directive conforming to EN/IEC 61000-6-3EMC directive conforming to EN/IEC 61000-6-4EMC directive conforming to EN/IEC 61131-2 zone BLow voltage directive conforming to EN/IEC 61131-2
environmental characteristic
آشفتگی تشعشع / انجام شده
Class B conforming to EN 55022-11 group 1
disturbance radiated/conducted
درجه آلودگی
2 conforming to EN/IEC 61131-2
pollution degree
دمای هوای محیط برای کار
-20…40 °C in non-ventilated enclosure conforming to IEC 60068-2-1 and IEC 60068-2-2-20…55 °C conforming to IEC 60068-2-1 and IEC 60068-2-2
ambient air temperature for operation
دمای هوای محیط برای ذخیره سازی
-40…70 °C
ambient air temperature for storage
ارتفاع عملیاتی
2000 m
operating altitude
حداکثر ارتفاع حمل و نقل
3048 m
maximum altitude transport
رطوبت نسبی
95 % without condensation or dripping water
relative humidity
نوع واحد بسته بندی 1
PCE
Unit Type of Package 1
تعداد واحدهای موجود در بسته 1
1
Number of Units in Package 1
وزن بسته 1
244 g
Package 1 Weight
ارتفاع بسته 1
6.8 cm
Package 1 Height
عرض بسته 1
9 cm
Package 1 width
طول بسته 1
10 cm
Package 1 Length
وزن 2 بسته
7.83 kg
Package 2 Weight
وضعیت پیشنهاد پایدار
Green Premium product
Sustainable offer status
مقررات REACh
REACh Declaration
REACh Regulation
بخشنامه RoHS اتحادیه اروپا
Pro-active compliance (Product out of EU RoHS legal scope)
EU RoHS Declaration
EU RoHS Directive
بدون مرکوری
Yes
Mercury free
اطلاعات معافیت RoHS
Yes
RoHS exemption information
مقررات RoHS چین
China RoHS declaration
China RoHS Regulation
محیط زیست
Product Environmental Profile
Environmental Disclosure
مشخصات بخشنامه
End of Life Information
Circularity Profile
WEEE
The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins
WEEE
فاقد پی وی سی
Yes
PVC free
ضمانتنامه
18 months
Warranty
