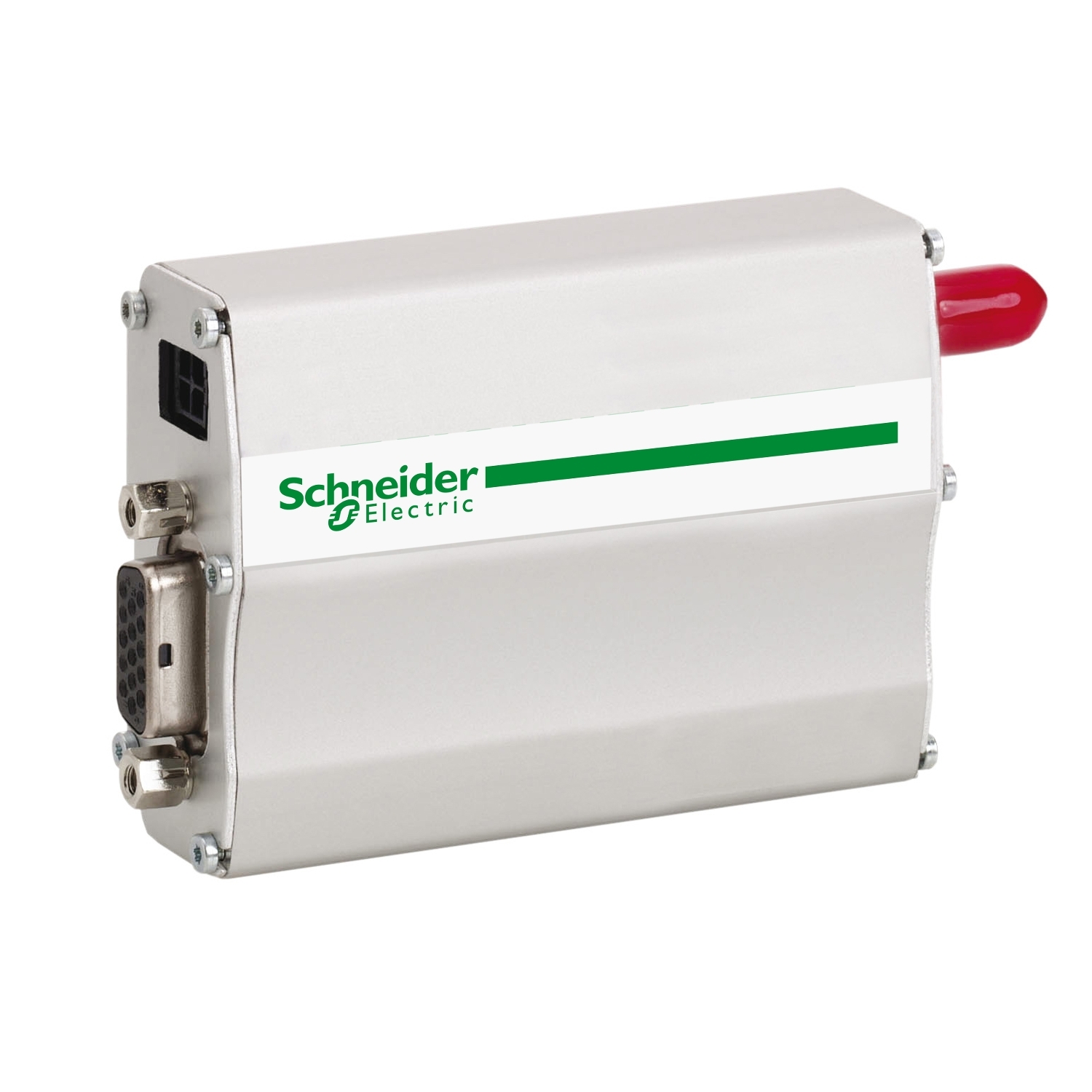

SR2MOD02

مودم GSM

modem interface - GSM - for communication interface SR2COM01

دیتاشیت

کاتالوگ

مشخصات کامل

گروه محصول

Zelio Logic

range of product

نوع محصول یا مولفه تجهیزات

GSM modem

product or component type

نوع مودم

Type quad band 900/1800 MHz, 850/1900 MHz

type of modem

اطلاعات پشتیبان

Flash memory

data backed up

ترکیب کیت

GSM modem
Fixing on DIN rail (assembled with the GSM modem)
1 supply cable
1 antenna with cable
2 lugs for plate mounting

kit composition

عملکرد قابل دسترسی

Send alarm/receive instruction
Send alarm to e-mail address
Transfer program
Update firmware monitoring

function available

تعداد پیامها

number of messages

ضبط داده های الکتریکی

Telephone/e-mail
Discrete and digital value
Date and time

electrical data recording

ولتاژ منبع تغذیه

12...24 V DC

[Us] rated supply voltage

محدوده ساپورت ولتاژ

5.5…32 V

supply voltage limits

حداکثر جریان تغذیه

165 mA at 12 V
87 A at 24 V
2100 mA at 5.5 V

maximum supply current

اتلاف توان در W

2.1 W

power dissipation in W

رتبه بندی فیوز مرتبط

2.5 A

associated fuse rating

اتصال برق

1 cable Com-M Com-M specific to Zelio RS232 serial, specific Zelio communication protocol for link with the modem, AT commands
1 antenna with cable
1 cable
1 cable Com-Z Com-Z specific to Zelio, specific Zelio communication protocol for Zelio Logic smart relays SR.B..... and SR2 E..... Version (>= V3.1)
Supply cable

electrical connection

طول کابل

1.5 m supply cable
2.5 m antenna with cable

cable length

عایق

1780 V optocoupler, connector type: Com-Z specific to Zelio
By the cable SR2 CBL07, connector type: Com-M specific to Zelio

insulation

اتصالات - ترمینال ها

Screw terminals, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) flexible with cable end
Screw terminals, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) flexible with cable end
Screw terminals, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) semi-solid
Screw terminals, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) solid
Screw terminals, 2 x 0.25...2 x 1.5 mm² (AWG 23...AWG 16) solid

connections - terminals

گشتاور محکم

0.5 N.m

tightening torque

وزن خالص

0.335 kg

net weight

گواهینامه های محصول

UL
PTCRB
GOST
CSA
IC
FCC part 15 standard
C-Tick

product certifications

استانداردها

EN/IEC 60068-2-6 Fc
EN/IEC 60068-2-32

standards

سازگاری الکترومغناطیسی

Conducted and radiated emissions class B group 1 conforming to EN 55022-11

electromagnetic compatibility

درجه IP محافظت

IP31 conforming to IEC 60529

IP degree of protection

ویژگی محیطی

Low voltage directive conforming to EN/IEC 60950-1
R and TTE directive conforming to ETSI EN 301419-1
R and TTE directive conforming to ETSI EN 301 489-7
R and TTE directive conforming to ETSI EN 301 511
EMC directive conforming to ETSI EN 301 489-1

environmental characteristic

درجه آلودگی

2 conforming to EN/IEC 61131-2

pollution degree

دمای هوای محیط برای کار

-20…55 °C conforming to IEC 60068-2-2
-20…55 °C conforming to IEC 60068-2-2

ambient air temperature for operation

دمای هوای محیط برای ذخیره سازی

-40…70 °C

ambient air temperature for storage

ارتفاع عملیاتی

2000 m

operating altitude

حداکثر ارتفاع حمل و نقل

3048 m

maximum altitude transport

رطوبت نسبی

0…95 % at 55 °C without condensation
0…95 % without condensation, during storage

relative humidity

نوع واحد بسته بندی 1

PCE

Unit Type of Package 1

تعداد واحدهای موجود در بسته 1

Number of Units in Package 1

وزن بسته 1

318 g

Package 1 Weight

ارتفاع بسته 1

7.5 cm

Package 1 Height

عرض بسته 1

7.5 cm

Package 1 width

طول بسته 1

14.7 cm

Package 1 Length

وزن 2 بسته

6.895 kg

Package 2 Weight

مقررات REACh

REACh Declaration

REACh Regulation

بخشنامه RoHS اتحادیه اروپا

Pro-active compliance (Product out of EU RoHS legal scope) EU RoHS Declaration

EU RoHS Directive

بدون مرکوری

Yes

Mercury free

اطلاعات معافیت RoHS

Yes

RoHS exemption information

مقررات RoHS چین

China RoHS declaration

China RoHS Regulation

فاقد پی وی سی

Yes

PVC free

ضمانتنامه

18 months

Warranty
