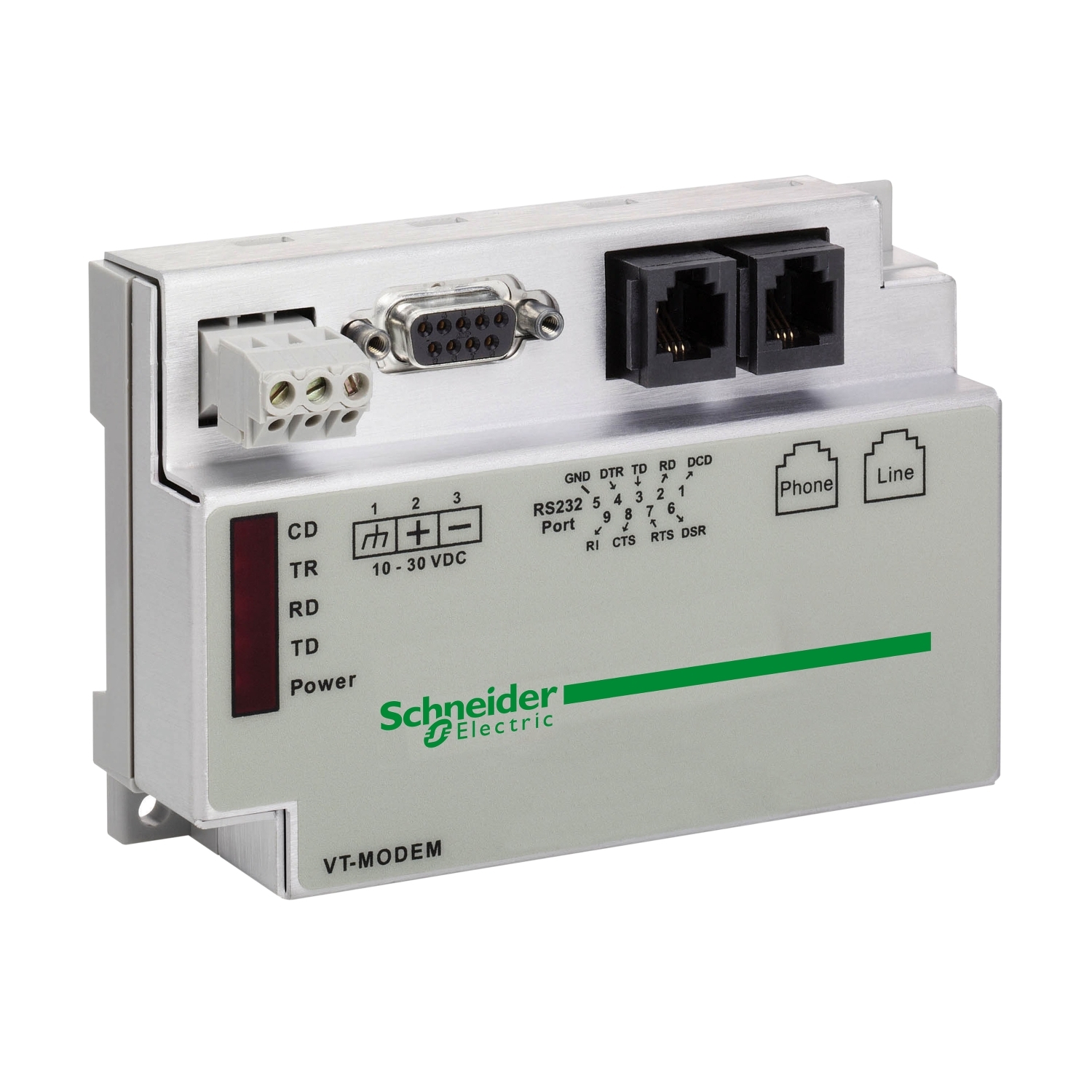

SR2MOD01

مودم

modem interface - analog PSTN - for communication interface SR2COM01

دیتاشیت

کاتالوگ

مشخصات کامل

گروه محصول

Modicon M251
Modicon M221
Zelio Logic
Modicon M241

range of product

نوع محصول یا مولفه تجهیزات

Analogue PSTN modem

product or component type

نوع مودم

SIXNET VT-MODEM-5-WW

type of modem

اطلاعات پشتیبان

Flash memory

data backed up

ترکیب کیت

Analogue PSTN modem
1 telephone cable

kit composition

عملکرد قابل دسترسی

Transfer program
Update firmware monitoring
Send alarm/receive instruction
Send alarm to e-mail address

function available

تعداد پیامها

number of messages

ضبط داده های الکتریکی

Telephone/e-mail
Discrete and digital value
Date and time

electrical data recording

ولتاژ منبع تغذیه

12...24 V DC

[Us] rated supply voltage

محدوده ساپورت ولتاژ

10…30 V

supply voltage limits

حداکثر جریان تغذیه

140 mA at 12 V
70 mA at 24 V
9600 mA

maximum supply current

اتلاف توان در W

1.7 W

power dissipation in W

اتصال برق

1 cable Com-M specific to Zelio RS232 serial, specific Zelio communication protocol for link with the modem, AT commands
1 cable Com-Z specific to Zelio, specific Zelio communication protocol for Zelio Logic smart relays SR.B..... and SR2 E..... Version (>= V3.1)
Telephone cable

electrical connection

طول کابل

2 m

cable length

عایق

1780 V optocoupler, connector type: Com-Z specific to Zelio
By the cable SR2 CBL07, connector type: Com-M specific to Zelio

insulation

اتصالات - ترمینال ها

Screw terminals, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) flexible with cable end
Screw terminals, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) flexible with cable end
Screw terminals, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) semi-solid
Screw terminals, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) solid
Screw terminals, 2 x 0.25...2 x 1.5 mm² (AWG 23...AWG 16) solid

connections - terminals

گشتاور محکم

0.5 N.m

tightening torque

وزن خالص

0.265 kg

net weight

گواهینامه های محصول

FCC part 15 standard
C-Tick
ACA TS
CTR21
GOST
UL
AS/NZS
CSA

product certifications

استانداردها

EN/IEC 60068-2-27 Ea
EN/IEC 61000-4-5
EN/IEC 60068-2-6 Fc

standards

سازگاری الکترومغناطیسی

Conducted and radiated emissions class B group 1 conforming to EN 55022-11

electromagnetic compatibility

درجه IP محافظت

IP20 (terminal block) conforming to IEC 60529
IP40 (front panel) conforming to IEC 60529

IP degree of protection

ویژگی محیطی

EMC directive conforming to EN/IEC 61000-6-2
EMC directive conforming to EN/IEC 61000-6-3
EMC directive conforming to EN/IEC 61000-6-4
EMC directive conforming to EN/IEC 61131-2 zone B
Low voltage directive conforming to EN/IEC 61131-2

environmental characteristic

درجه آلودگی

2 conforming to EN/IEC 61131-2

pollution degree

دمای هوای محیط برای کار

-30…70 °C

ambient air temperature for operation

دمای هوای محیط برای ذخیره سازی

-40…85 °C

ambient air temperature for storage

ارتفاع عملیاتی

2000 m

operating altitude

حداکثر ارتفاع حمل و نقل

3048 m

maximum altitude transport

رطوبت نسبی

5…95 % without condensation

relative humidity

وزن بسته 1

0.262 kg

Package 1 Weight

ارتفاع بسته 1

0.600 dm

Package 1 Height

عرض بسته 1

1.450 dm

Package 1 width

طول بسته 1

1.530 dm

Package 1 Length

وضعیت پیشنهاد پایدار

Green Premium product

Sustainable offer status

مقررات REACh

REACh Declaration

REACh Regulation

بخشنامه RoHS اتحادیه اروپا

Pro-active compliance (Product out of EU RoHS legal scope) EU RoHS Declaration

EU RoHS Directive

عاری از فلزات سنگین سمی

Yes

Toxic heavy metal free

بدون مرکوری

Yes

Mercury free

اطلاعات معافیت RoHS

Yes

RoHS exemption information

مقررات RoHS چین

China RoHS declaration

China RoHS Regulation

محیط زیست

Product Environmental Profile

Environmental Disclosure

مشخصات بخشنامه

End of Life Information

Circularity Profile

فاقد پی وی سی

Yes

PVC free

ضمانتنامه

18 months

Warranty
