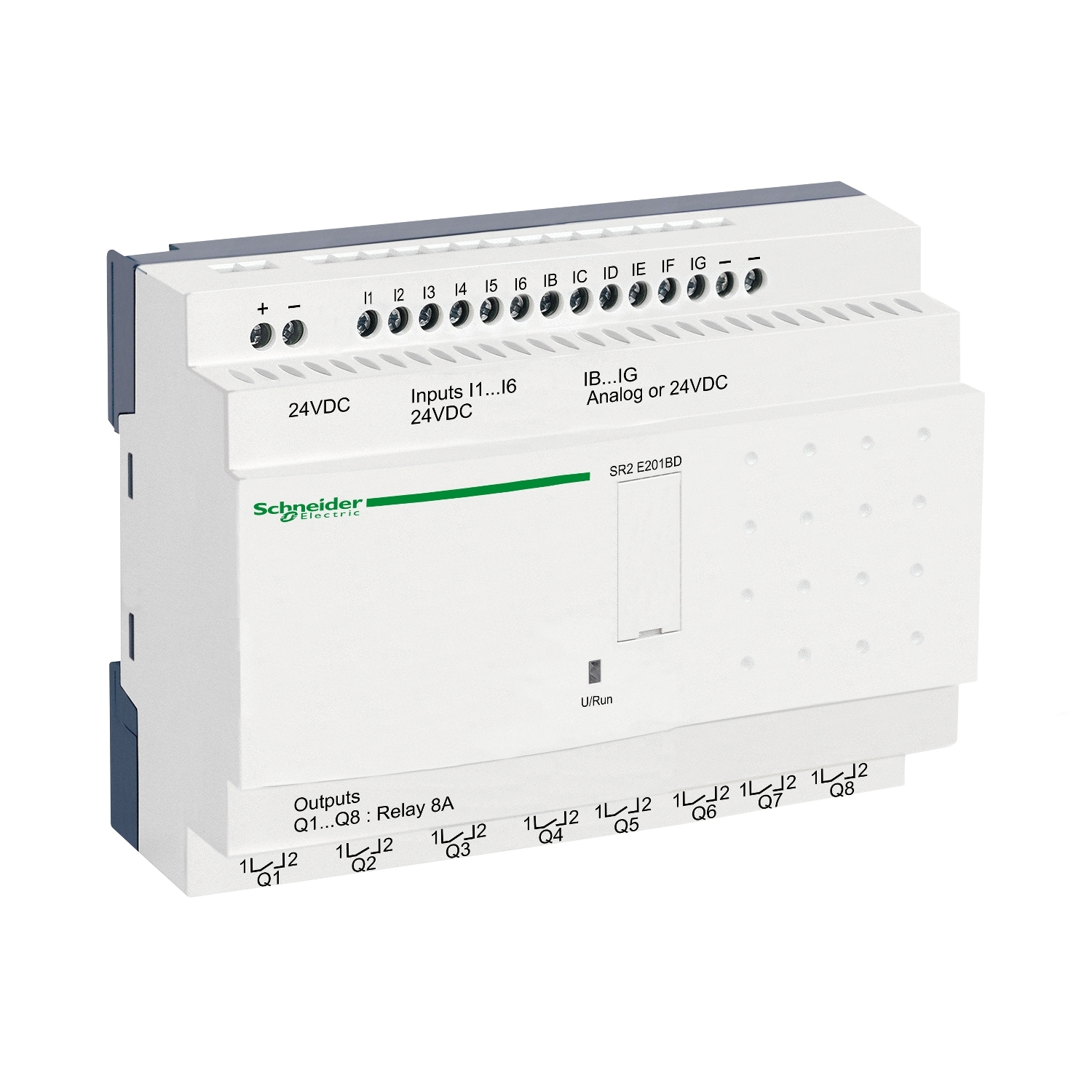

SR2E201BD

مینی پی ال سی اشنایدر الکتریک - 20 ورودی و خروجی - 24 ولت دی سی - با ساعت - بدون نمایشگر

compact smart relay Zelio Logic - 20 I O - 24 V DC - clock - no display

دیتاشیت

کاتالوگ

مشخصات کامل

گروه محصول

Zelio Logic

range of product

نوع محصول یا مولفه تجهیزات

Compact smart relay

product or component type

نمایش محلی

Without

local display

تعداد یا خطوط طرح کنترل

0…240 with ladder programming
0…500 with FBD programming

number or control scheme lines

زمان چرخه

6…90 ms

cycle time

زمان پشتیبان گیری

10 years at 25 °C

backup time

رانش ساعت

12 min/year at 0…55 °C
6 s/month at 25 °C

clock drift

چک

Program memory on each power up

checks

ولتاژ منبع تغذیه

24 V DC

[Us] rated supply voltage

محدوده ساپورت ولتاژ

19.2…30 V

supply voltage limits

حداکثر جریان تغذیه

100 mA (without extension)

maximum supply current

اتلاف توان در W

6 W without extension

power dissipation in W

محافظت از بایاس معکوس

With

reverse polarity protection

تعداد ورودی دیجیتال

12 conforming to EN/IEC 61131-2 type 1

discrete input number

نوع ورودی گسسته

Resistive

discrete input type

ولتاژ ورودی گسسته

24 V DC

discrete input voltage

جریان ورودی گسسته

4 mA

discrete input current

فرکانس شمارش

1 kHz for discrete input

counting frequency

ولتاژ 1 تضمین شده

>= 15 V for I1...IA and IH...IR discrete input circuit
>= 15 V for IB...IG used as discrete input circuit

voltage state 1 guaranteed

ولتاژ 0 تضمین شده

<= 5 V for I1...IA and IH...IR discrete input circuit
<= 5 V for IB...IG used as discrete input circuit

voltage state 0 guaranteed

جریان 1 تضمین شده

>= 1.2 mA (IB...IG used as discrete input circuit)
>= 2.2 mA (I1...IA and IH...IR discrete input circuit)

current state 1 guaranteed

جریان 0 تضمین شده

<= 0.5 mA (IB...IG used as discrete input circuit)
<= 0.75 mA (I1...IA and IH...IR discrete input circuit)

current state 0 guaranteed

سازگاری ورودی

3-wire proximity sensors PNP for discrete input

input compatibility

تعداد ورودی آنالوگ

analogue input number

نوع ورودی آنالوگ

Common mode

analogue input type

محدوده ورودی آنالوگ

0...10 V
0...24 V

analogue input range

حداکثر ولتاژ مجاز

30 V for analogue input circuit

maximum permissible voltage

وضوح ورودی آنالوگ

8 bits

analogue input resolution

مقدار LSB

39 mV for analogue input circuit

LSB value

زمان تبدیل

Smart relay cycle time for analogue input circuit

conversion time

خطای تبدیل

+/- 5 % at 25 °C for analogue input circuit
+/- 6.2 % at 55 °C for analogue input circuit

conversion error

دقت تکرار

+/- 2 % at 55 °C for analogue input circuit

repeat accuracy

فاصله عملیاتی

10 m between stations, with screened cable (sensor not isolated) for analogue input circuit

operating distance

امپدانس ورودی

12 kOhm for IB...IG used as analogue input circuit
12 kOhm for IB...IG used as discrete input circuit
7.4 kOhm for I1...IA and IH...IR discrete input circuit

input impedance

تعداد خروجی ها

8 relay

number of outputs

محدودیت ولتاژ خروجی

24...250 V AC (relay output)
5...30 V DC (relay output)

output voltage limits

نوع و ترکیب کنتاکتها

NO for relay output

contacts type and composition

جریان حرارتی خروجی

8 A for all 8 outputs for relay output

output thermal current

دوام الکتریکی

AC-12: 500000 cycles at 230 V, 1.5 A for relay output conforming to EN/IEC 60947-5-1
AC-15: 500000 cycles at 230 V, 0.9 A for relay output conforming to EN/IEC 60947-5-1
DC-12: 500000 cycles at 24 V, 1.5 A for relay output conforming to EN/IEC 60947-5-1
DC-13: 500000 cycles at 24 V, 0.6 A for relay output conforming to EN/IEC 60947-5-1

electrical durability

ظرفیت سوئیچینگ در میلی آمپر

>= 10 mA at 12 V (relay output)

switching capacity in mA

نرخ عملکرد در هرتز

0.1 Hz (at Ie) for relay output
10 Hz (no load) for relay output

operating rate in Hz

دوام مکانیکی

10000000 cycles for relay output

mechanical durability

[Uimp] ولتاژ مقاومت در برابر ضربه

4 kV EN/IEC 60947-1 and EN/IEC 60664-1

[Uimp] rated impulse withstand voltage

ساعت

With

clock

زمان پاسخ

10 ms (from state 0 to state 1) for relay output
5 ms (from state 1 to state 0) for relay output

response time

اتصالات - ترمینال ها

Screw terminals, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) semi-solid
Screw terminals, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) solid
Screw terminals, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) flexible with cable end
Screw terminals, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) solid
Screw terminals, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) flexible with cable end

connections - terminals

گشتاور محکم

0.5 N.m

tightening torque

دسته ولتاژ اضافی

III conforming to EN/IEC 60664-1

overvoltage category

وزن خالص

0.35 kg

net weight

مصونیت در برابر شکستگی های میکرو

1 ms

immunity to microbreaks

گواهینامه های محصول

C-Tick
UL
GL
CSA
GOST

product certifications

استانداردها

EN/IEC 61000-4-4 level 3
EN/IEC 61000-4-6 level 3
EN/IEC 61000-4-3
EN/IEC 61000-4-12
EN/IEC 61000-4-5
EN/IEC 61000-4-11
EN/IEC 61000-4-2 level 3
EN/IEC 60068-2-27 Ea
EN/IEC 60068-2-6 Fc

standards

درجه IP محافظت

IP20 (terminal block) conforming to IEC 60529
IP40 (front panel) conforming to IEC 60529

IP degree of protection

ویژگی محیطی

EMC directive conforming to EN/IEC 61000-6-2
EMC directive conforming to EN/IEC 61000-6-3
EMC directive conforming to EN/IEC 61000-6-4
EMC directive conforming to EN/IEC 61131-2 zone B
Low voltage directive conforming to EN/IEC 61131-2

environmental characteristic

آشفتگی تشعشع / انجام شده

Class B conforming to EN 55022-11 group 1

disturbance radiated/conducted

درجه آلودگی

2 conforming to EN/IEC 61131-2

pollution degree

دمای هوای محیط برای کار

-20…40 °C in non-ventilated enclosure conforming to IEC 60068-2-1 and IEC 60068-2-2
-20…55 °C conforming to IEC 60068-2-1 and IEC 60068-2-2

ambient air temperature for operation

دمای هوای محیط برای ذخیره سازی

-40…70 °C

ambient air temperature for storage

ارتفاع عملیاتی

2000 m

operating altitude

حداکثر ارتفاع حمل و نقل

3048 m

maximum altitude transport

رطوبت نسبی

95 % without condensation or dripping water

relative humidity

وزن بسته 1

0.326 kg

Package 1 Weight

ارتفاع بسته 1

0.650 dm

Package 1 Height

عرض بسته 1

1.330 dm

Package 1 width

طول بسته 1

0.990 dm

Package 1 Length

وضعیت پیشنهاد پایدار

Green Premium product

Sustainable offer status

مقررات REACh

REACh Declaration

REACh Regulation

بخشنامه RoHS اتحادیه اروپا

Pro-active compliance (Product out of EU RoHS legal scope) EU RoHS Declaration

EU RoHS Directive

بدون مرکوری

Yes

Mercury free

اطلاعات معافیت RoHS

Yes

RoHS exemption information

مقررات RoHS چین

China RoHS declaration

China RoHS Regulation

محیط زیست

Product Environmental Profile

Environmental Disclosure

مشخصات بخشنامه

End of Life Information

Circularity Profile

WEEE

The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins

WEEE

فاقد پی وی سی

Yes

PVC free

ضمانتنامه

18 months

Warranty
