BMXDDM3202K

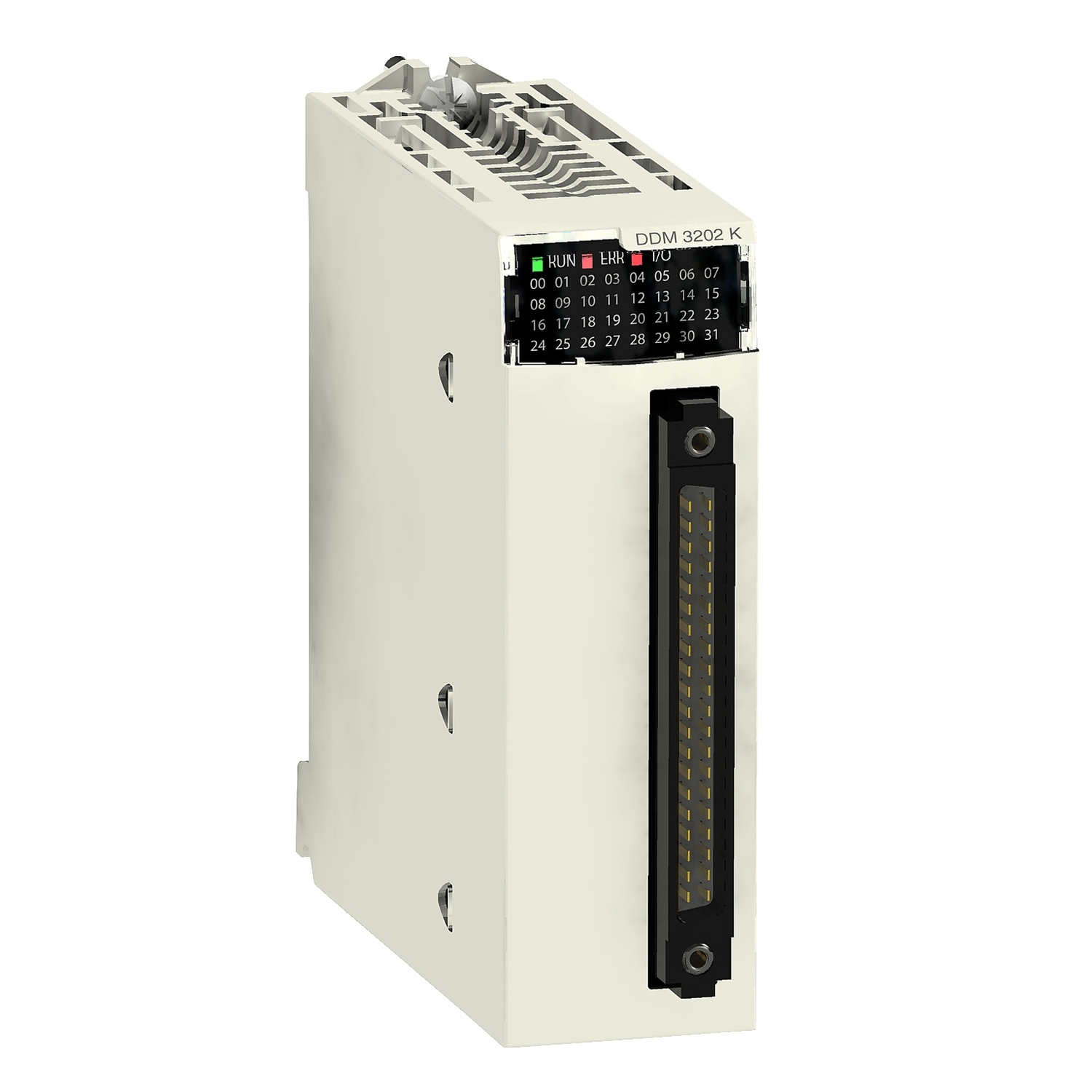

کارت ورودی و خروجی X80 اشنایدر
discrete I/O module X80 - 16 inputs - 24 V DC - 16 outputs - solid state
×
![]()
مشخصات کامل
گروه محصول
Modicon X80
range of product
نوع محصول یا مولفه تجهیزات
Discrete I/O module
product or component type
تعداد ورودی دیجیتال
16
discrete input number
نوع ورودی
Current sink (logic positive)
input type
ولتاژ ورودی گسسته
24 V DC, discrete input logic: positive
discrete input voltage
جریان ورودی گسسته
2.5 mA
discrete input current
تعداد خروجی دیجیتال
16
discrete output number
نوع خروجی دیجیتال
Solid state
discrete output type
ولتاژ خروجی دیجیتال
24 V 19...30 V DC
discrete output voltage
جریان خروجی دیجیتال
0.1 A
discrete output current
سازگاری ورودی
With 2-wire/3-wire proximity sensors conforming to IEC 60947-5-2With 2-wire/3-wire proximity sensors conforming to IEC 61131-2 Type 1
input compatibility
سنسور منبع تغذیه
19...30 V
Sensor power supply
جریان 1 تضمین شده
>= 2 mA
current state 1 guaranteed
جریان 0 تضمین شده
<= 0.5 mA
current state 0 guaranteed
جریان هر کانال
0.125 A
current per channel
حداکثر جریان در هر ماژول
3.2 A
maximum current per module
حداکثر جریان نشت
0.1 mA at state 0
maximum leakage current
حداکثر افت ولتاژ
<1.5 V at state 1
maximum voltage drop
امپدانس ورودی
9600 Ohm
input impedance
مقاومت عایق
> 10 MOhm 500 V DC
insulation resistance
اتلاف توان در W
4 W
power dissipation in W
زمان پاسخ معمولی DC
4 ms
DC typical response time
حداکثر زمان پاسخ DC
7 ms
DC maximum response time
زمان پاسخگویی در خروجی
1.2 ms
response time on output
موازی بودن خروجی ها
Yes : 3 maximum
paralleling of outputs
مصرف جریان معمول
69 mA at 24 V DC125 mA at 3.3 V DC
typical current consumption
جریان فعلی
<= 104 mA at 24 V DC<= 166 mA at 3.3 V DC
current consumption
قابلیت اطمینان MTBF
650614 H
MTBF reliability
نوع محافظت
1 external fuse per group of input channel0.5 A fast blow overvoltage protection on output reverse polarity protection on input reverse polarity protection on output
protection type
حفاظت از اضافه بار خروجی
With electronic circuit breaker 0.125 A < Id < 0.185 AWith current limiter
output overload protection
حفاظت از ولتاژ خروجی
With transil diode
output overvoltage protection
حفاظت از اتصال کوتاه خروجی
With 2 A external fuse
output short-circuit protection
محافظت از بایاس معکوس
Reverse mounted diode
reverse polarity protection
آستانه تشخیص ولتاژ
< 14 V DC preactuator fault< 14 V DC sensor fault> 18 V DC preactuator OK> 18 V DC sensor OK
voltage detection threshold
حداکثر بار تنگستن
1.2 W
maximum tungsten load
فرکانس سوئیچینگ
0.5/LI² Hz
switching frequency
حداکثر زمان اضافه بار
15 ms
maximum overload time
امپدانس بار اهم
<= 220 Ohm
load impedance ohmic
LED وضعیت
1 LED (green)module operating (RUN)1 LED per channel (green)channel diagnostic1 LED (red)module error (ERR)1 LED (red)module I/O
status LED
وزن خالص
0.11 kg
net weight
درجه IP محافظت
IP20
IP degree of protection
بخشنامه ها
2014/35/EU - low voltage directive2014/30/EU - electromagnetic compatibility2012/19/EU - WEEE directive
directives
قدرت دی الکتریک
1500 V AC at 50/60 Hz 1 minute, output/ground1500 V AC at 50/60 Hz 1 minute, output/internal logic1500 V AC at 50/60 Hz 1 minute, primary/secondary500 V DC 1 minute, between group of inputs and outputs
dielectric strength
مقاومت در برابر لرزش
3 gn
vibration resistance
مقاومت در برابر ضربه
30 gn
shock resistance
دمای هوای محیط برای ذخیره سازی
-40…85 °C
ambient air temperature for storage
دمای هوای محیط برای کار
0…60 °C
ambient air temperature for operation
رطوبت نسبی
5…95 % at 55 °C without condensation
relative humidity
قالب ماژول
TC
protective treatment
ارتفاع عملیاتی
0...2000 m2000...5000 m with derating factor
operating altitude
نوع واحد بسته بندی 1
PCE
Unit Type of Package 1
تعداد واحدهای موجود در بسته 1
1
Number of Units in Package 1
وزن بسته 1
140 g
Package 1 Weight
ارتفاع بسته 1
5.5 cm
Package 1 Height
عرض بسته 1
11 cm
Package 1 width
طول بسته 1
11.5 cm
Package 1 Length
وزن 2 بسته
2.452 kg
Package 2 Weight
وضعیت پیشنهاد پایدار
Green Premium product
Sustainable offer status
مقررات REACh
REACh Declaration
REACh Regulation
REACh فاقد SVHC
Yes
REACh free of SVHC
بخشنامه RoHS اتحادیه اروپا
Pro-active compliance (Product out of EU RoHS legal scope)
EU RoHS Declaration
EU RoHS Directive
بدون مرکوری
Yes
Mercury free
اطلاعات معافیت RoHS
Yes
RoHS exemption information
مقررات RoHS چین
China RoHS declaration
China RoHS Regulation
محیط زیست
Product Environmental Profile
Environmental Disclosure
مشخصات بخشنامه
End of Life Information
Circularity Profile
WEEE
The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins
WEEE
ضمانتنامه
18 months
Warranty
منابع رک
BMXXBP0400 and BMXXBP0400H
Rack references
a در میلی متر
242.4
a in mm
در اینچ
09.54
a in in.
BMXXBP0600 and BMXXBP0600H
307.6
12.11
BMXXBP0800 and BMXXBP0800H
372.8
14.68
BMXXBP1200 and BMXXBP1200H
503.2
19.81
