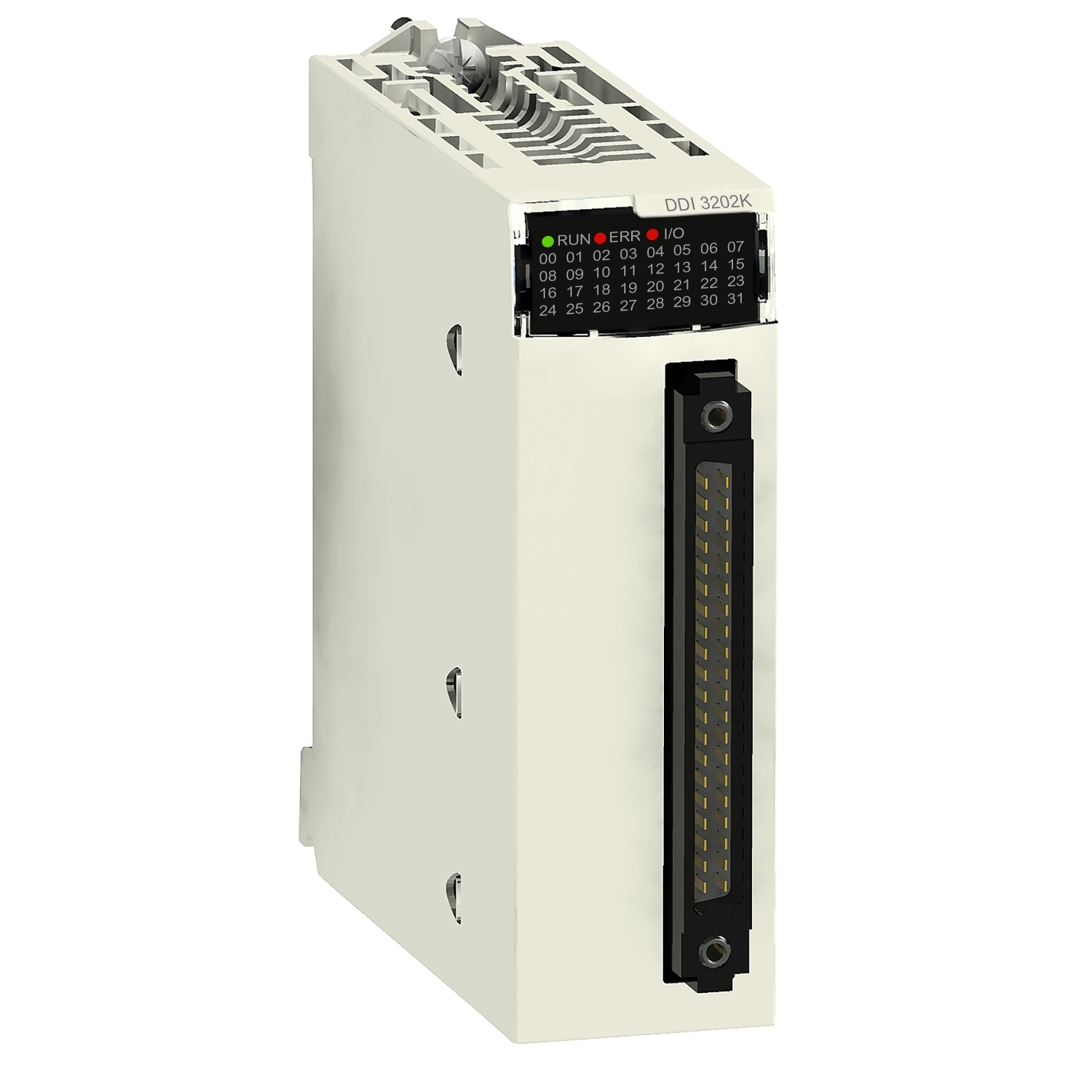

BMXDDI3202K
کارت ورودی مجزا BMX اشنایدر
discrete input module X80 - 32 inputs - 24 V DC positive
×
![]()
مشخصات کامل
گروه محصول
Modicon X80
range of product
نوع محصول یا مولفه تجهیزات
Discrete input module
product or component type
تعداد ورودی دیجیتال
32
discrete input number
نوع ورودی گسسته
Isolated
discrete input type
نوع ورودی
Current sink (logic positive)
input type
ولتاژ ورودی گسسته
24 V DC, discrete input logic: positive
discrete input voltage
جریان ورودی گسسته
2.5 mA
discrete input current
سازگاری ورودی
With 2-wire/3-wire proximity sensors conforming to IEC 60947-5-2With 2-wire/3-wire proximity sensors conforming to IEC 61131-2 Type 1
input compatibility
سنسور منبع تغذیه
19...30 V
Sensor power supply
جریان 1 تضمین شده
>= 2 mA
current state 1 guaranteed
جریان 0 تضمین شده
<= 0.5 mA
current state 0 guaranteed
امپدانس ورودی
9600 Ohm
input impedance
مقاومت عایق
> 10 MOhm 500 V DC
insulation resistance
اتلاف توان در W
3.9 W
power dissipation in W
زمان پاسخ معمولی DC
4 ms
DC typical response time
حداکثر زمان پاسخ DC
7 ms
DC maximum response time
موازی بودن ورودی ها
No
paralleling of inputs
مصرف جریان معمول
121 mA at 3.3 V DC
typical current consumption
قابلیت اطمینان MTBF
696320 H
MTBF reliability
نوع محافظت
1 external fuse per group of channel0.5 A fast blow reverse polarity protection
protection type
آستانه تشخیص ولتاژ
< 14 V DC sensor fault> 18 V DC sensor OK
voltage detection threshold
LED وضعیت
1 LED (green)module operating (RUN)1 LED per channel (green)channel diagnostic1 LED (red)module error (ERR)1 LED (red)module I/O
status LED
وزن خالص
0.112 kg
net weight
درجه IP محافظت
IP20
IP degree of protection
بخشنامه ها
2014/35/EU - low voltage directive2014/30/EU - electromagnetic compatibility2012/19/EU - WEEE directive
directives
قدرت دی الکتریک
1500 V AC at 50/60 Hz 1 minute, primary/secondary500 V DC 1 minute, between group of channels
dielectric strength
مقاومت در برابر لرزش
3 gn
vibration resistance
مقاومت در برابر ضربه
30 gn
shock resistance
دمای هوای محیط برای ذخیره سازی
-40…85 °C
ambient air temperature for storage
دمای هوای محیط برای کار
0…60 °C
ambient air temperature for operation
رطوبت نسبی
5…95 % at 55 °C without condensation
relative humidity
قالب ماژول
TC
protective treatment
ارتفاع عملیاتی
0...2000 m2000...5000 m with derating factor
operating altitude
وزن بسته 1
0.154 kg
Package 1 Weight
ارتفاع بسته 1
55.000 mm
Package 1 Height
عرض بسته 1
110.000 mm
Package 1 width
طول بسته 1
115.000 mm
Package 1 Length
وضعیت پیشنهاد پایدار
Green Premium product
Sustainable offer status
مقررات REACh
REACh Declaration
REACh Regulation
REACh فاقد SVHC
Yes
REACh free of SVHC
بخشنامه RoHS اتحادیه اروپا
Pro-active compliance (Product out of EU RoHS legal scope)
EU RoHS Declaration
EU RoHS Directive
بدون مرکوری
Yes
Mercury free
اطلاعات معافیت RoHS
Yes
RoHS exemption information
مقررات RoHS چین
China RoHS declaration
China RoHS Regulation
محیط زیست
Product Environmental Profile
Environmental Disclosure
مشخصات بخشنامه
End of Life Information
Circularity Profile
WEEE
The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins
WEEE
ضمانتنامه
18 months
Warranty
منابع رک
BMXXBP0400 and BMXXBP0400H
Rack references
a در میلی متر
242.4
a in mm
در اینچ
09.54
a in in.
BMXXBP0600 and BMXXBP0600H
307.6
12.11
BMXXBP0800 and BMXXBP0800H
372.8
14.68
BMXXBP1200 and BMXXBP1200H
503.2
19.81
