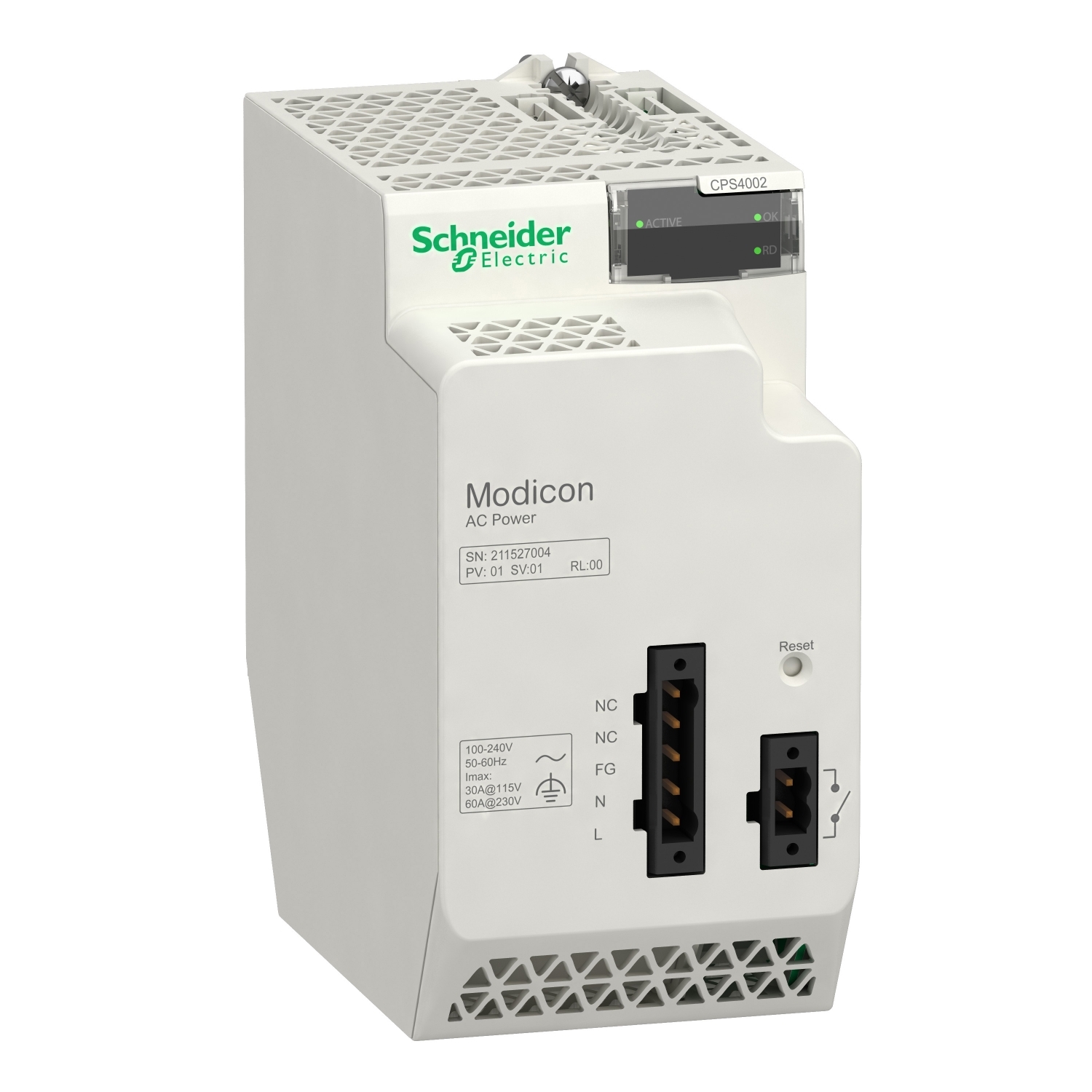

BMXCPS4002

کارت منبع تغذیه X80 اشنایدر

power supply module X80 - 100..240 V AC

دیتاشیت

کاتالوگ

مشخصات کامل

گروه محصول

Modicon X80

range of product

نوع محصول یا مولفه تجهیزات

Power supply module

product or component type

سازگاری با بک پلن

All backplane

backplane compatibility

تشخیص پیشرفته از طریق شبکه

Temperature sensing
Redundancy test
Uptime duration
Redundancy information
Remaining lifetime

advanced diagnostics available via network

ولتاژ اولیه

100...240 V

primary voltage

نوع مدار تغذیه

supply circuit type

قدرت ثانویه

18 W 3.3 V DC at 0…60 °C I/O module logic power supply
40 W 24 V DC at 0…60 °C I/O module power supply and processor if 3.3 V not loaded

secondary power

حد ولتاژ اولیه

85...264 V

primary voltage limit

فرکانس شبکه

50/60 Hz

network frequency

محدودیت های فرکانس شبکه

47…63 Hz

network frequency limits

توان ظاهری

0.07 kVA

apparent power

جریان ورودی

0.52 A 240 V
1.04 A 115 V

input current

جریان هجومی

30 A 120 V
60 A 240 V

inrush current

فعال سازی آی دوتی

1 A².s 115 V
4 A².s 230 V

I²t on activation

فعال سازی آ تی

0.1 A.s 115 V
0.15 A.s 230 V

It on activation

نوع محافظت

Internal fuse not accessible for primary circuit
Overload protection for secondary circuit
Overvoltage protection for secondary circuit
Short-circuit protection for secondary circuit

protection type

جریان در ولتاژ ثانویه

5.5 A 3.3 V DC I/O module logic power supply
1.67 A 24 V DC I/O module power supply and processor

current at secondary voltage

حداکثر اتلاف توان در W

8.5 W

maximum power dissipation in W

LED وضعیت

1 LED (green)presence of voltages (OK)
1 LED (green)redundancy OK
1 LED (green)power supply status

status LED

نوع کنترل

RESET push-button cold restart

control type

اتصال برق

1 connector 2 pin(s)alarm relay
1 connector 5 pin(s)line supply, protective earth

electrical connection

مقاومت عایق

>= 100 MOhm primary/ground
>= 100 MOhm primary/secondary

insulation resistance

وزن خالص

0.51 kg

net weight

مصونیت در برابر شکستگی های میکرو

1 ms

immunity to microbreaks

قدرت دی الکتریک

1500 V primary/secondary I/O module logic power supply
1500 V primary/secondary I/O module power supply and processor
2300 V primary/secondary sensor power supply
1500 V primary/ground
500 V 24 V sensor output/ground

dielectric strength

مقاومت در برابر لرزش

3 gn

vibration resistance

مقاومت در برابر ضربه

30 gn

shock resistance

درجه IP محافظت

IP20

IP degree of protection

بخشنامه ها

2014/35/EU - low voltage directive
2014/30/EU - electromagnetic compatibility
2012/19/EU - WEEE directive

directives

ویژگی محیطی

3C3 conforming to EN/IEC 60721-3-3
3C4 conforming to EN/IEC 60721-3-3

environmental characteristic

دمای هوای محیط برای ذخیره سازی

-40…85 °C

ambient air temperature for storage

دمای هوای محیط برای کار

0…60 °C

ambient air temperature for operation

رطوبت نسبی

5…95 % at 55 °C without condensation

relative humidity

قالب ماژول

TC
Conformal coating Humiseal 1A33

protective treatment

ارتفاع عملیاتی

0...2000 m
2000...5000 m with derating factor

operating altitude

وزن بسته 1

0.510 kg

Package 1 Weight

ارتفاع بسته 1

90.000 mm

Package 1 Height

عرض بسته 1

180.000 mm

Package 1 width

طول بسته 1

250.000 mm

Package 1 Length

وضعیت پیشنهاد پایدار

Green Premium product

Sustainable offer status

مقررات REACh

REACh Declaration

REACh Regulation

بخشنامه RoHS اتحادیه اروپا

Pro-active compliance (Product out of EU RoHS legal scope) EU RoHS Declaration

EU RoHS Directive

بدون مرکوری

Yes

Mercury free

اطلاعات معافیت RoHS

Yes

RoHS exemption information

مقررات RoHS چین

China RoHS declaration

China RoHS Regulation

محیط زیست

Product Environmental Profile

Environmental Disclosure

مشخصات بخشنامه

End of Life Information

Circularity Profile

WEEE

The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins

WEEE
