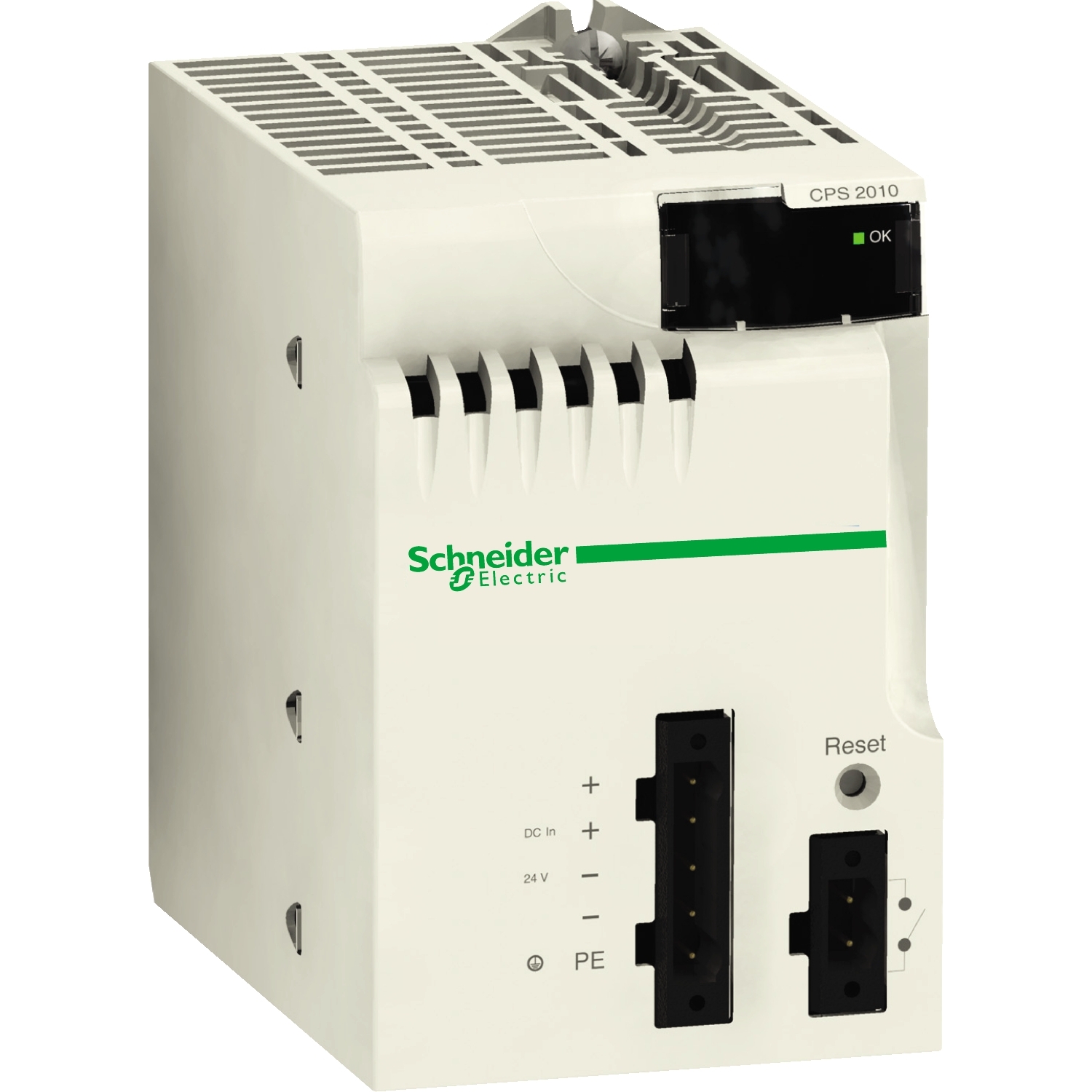

BMXCPS2010
ماژول منبع تغذیه 24 ولت اشنایدر
power supply module X80 - 24 V DC - 16.8 W
×
![]()
مشخصات کامل
گروه محصول
Modicon X80
range of product
نوع محصول یا مولفه تجهیزات
Power supply module
product or component type
سازگاری با بک پلن
Not compatible with BMEXBP..02
backplane compatibility
ولتاژ اولیه
24 V isolated
primary voltage
نوع مدار تغذیه
DC
supply circuit type
قدرت ثانویه
16.8 W 24 V DC I/O module power supply and processor8.3 W 3.3 V DC I/O module logic power supply
secondary power
حد ولتاژ اولیه
18...31.2 V
primary voltage limit
جریان ورودی
1 A 24 V
input current
جریان هجومی
30 A 24 V
inrush current
فعال سازی آی دوتی
0.6 A².s 24 V
I²t on activation
فعال سازی آ تی
0.15 A.s 24 V
It on activation
نوع محافظت
Internal fuse not accessible for primary circuitOverload protection for secondary circuit, 24 V sensor power supplyOvervoltage protection for secondary circuit, 24 V sensor power supplyShort-circuit protection for secondary circuit, 24 V sensor power supply
protection type
جریان در ولتاژ ثانویه
0.7 A 24 V DC I/O module power supply and processor2.5 A 3.3 V DC I/O module logic power supply
current at secondary voltage
حداکثر اتلاف توان در W
8.5 W
maximum power dissipation in W
LED وضعیت
1 LED (green)rack voltage OK
status LED
نوع کنترل
RESET push-button cold restart
control type
اتصال برق
1 connector 2 pin(s)alarm relay1 connector 5 pin(s)line supply, protective earth, 24 V DC input sensor
electrical connection
حداکثر فاصله کابل بین دستگاه ها
20 m power supply cable copper 1.5 mm²30 m power supply cable copper 2.5 mm²
maximum cable distance between devices
مقاومت عایق
>= 10 MOhm primary/ground>= 10 MOhm primary/secondary
insulation resistance
وزن خالص
0.29 kg
net weight
مصونیت در برابر شکستگی های میکرو
1 ms
immunity to microbreaks
قدرت دی الکتریک
1500 V primary/ground1500 V primary/secondary
dielectric strength
مقاومت در برابر لرزش
3 gn
vibration resistance
مقاومت در برابر ضربه
30 gn
shock resistance
درجه IP محافظت
IP20
IP degree of protection
بخشنامه ها
2014/35/EU - low voltage directive2014/30/EU - electromagnetic compatibility2012/19/EU - WEEE directive
directives
دمای هوای محیط برای ذخیره سازی
-40…85 °C
ambient air temperature for storage
دمای هوای محیط برای کار
0…60 °C
ambient air temperature for operation
رطوبت نسبی
5…95 % at 55 °C without condensation
relative humidity
قالب ماژول
TC
protective treatment
ارتفاع عملیاتی
0...2000 m2000...5000 m with derating factor
operating altitude
نوع واحد بسته بندی 1
PCE
Unit Type of Package 1
تعداد واحدهای موجود در بسته 1
1
Number of Units in Package 1
وزن بسته 1
500 g
Package 1 Weight
ارتفاع بسته 1
15.3 cm
Package 1 Height
عرض بسته 1
13 cm
Package 1 width
طول بسته 1
15.5 cm
Package 1 Length
وزن 2 بسته
6.85 kg
Package 2 Weight
بسته 3 وزن
58 kg
Package 3 Weight
وضعیت پیشنهاد پایدار
Green Premium product
Sustainable offer status
مقررات REACh
REACh Declaration
REACh Regulation
بخشنامه RoHS اتحادیه اروپا
Pro-active compliance (Product out of EU RoHS legal scope)
EU RoHS Declaration
EU RoHS Directive
بدون مرکوری
Yes
Mercury free
اطلاعات معافیت RoHS
Yes
RoHS exemption information
مقررات RoHS چین
China RoHS declaration
China RoHS Regulation
محیط زیست
Product Environmental Profile
Environmental Disclosure
مشخصات بخشنامه
End of Life Information
Circularity Profile
WEEE
The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins
WEEE
ضمانتنامه
18 months
Warranty
منابع رک
BMXXBP0400 and BMXXBP0400H
Rack references
a در میلی متر
242.4
a in mm
در اینچ
09.54
a in in.
BMXXBP0600 and BMXXBP0600H
307.6
12.11
BMXXBP0800 and BMXXBP0800H
372.8
14.68
BMXXBP1200 and BMXXBP1200H
503.2
19.81
