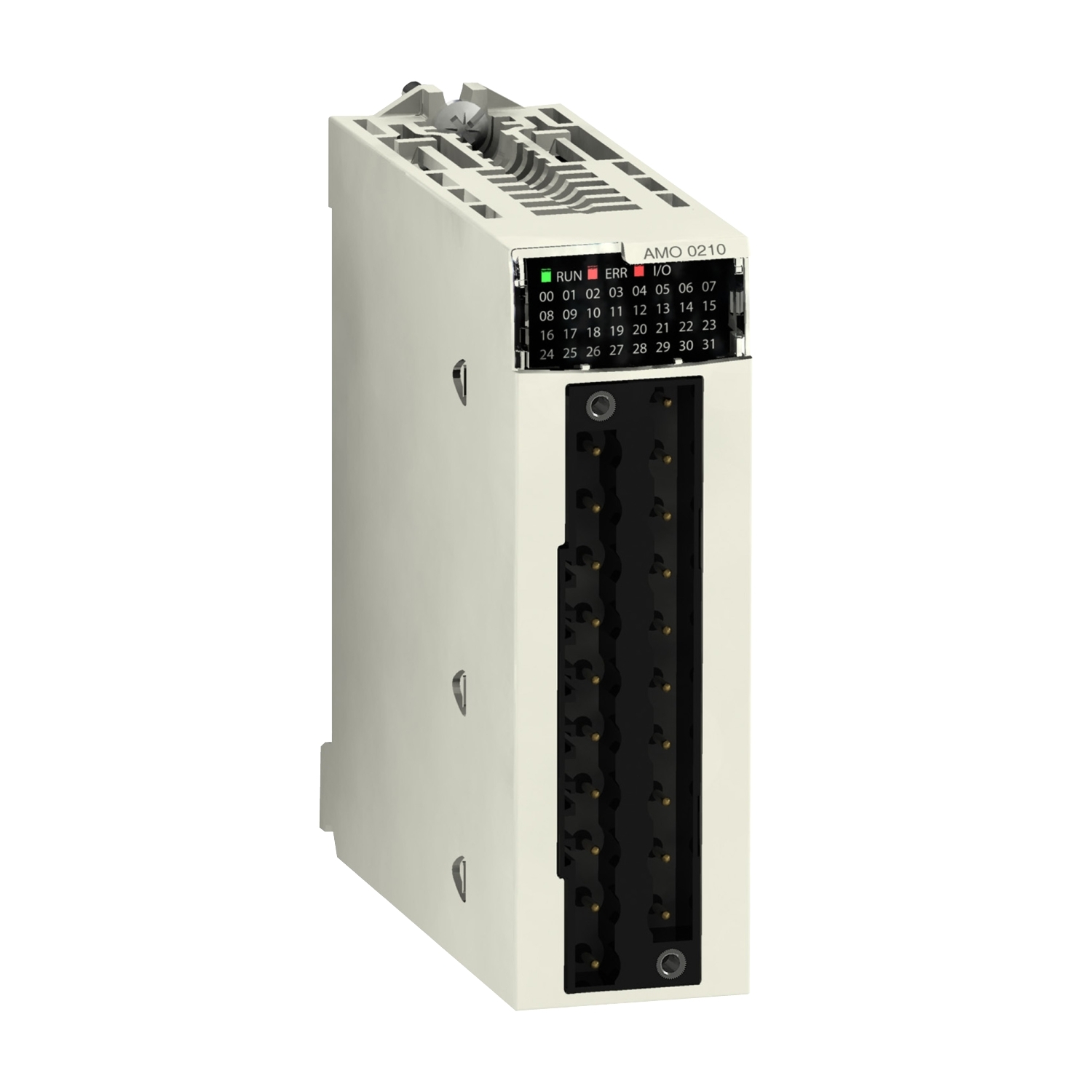

BMXAMO0210
کارت خروجی آنالوگ BMX اشنایدر
isolated analog output module X80 - 2 outputs
×
![]()
مشخصات کامل
گروه محصول
Modicon X80
range of product
نوع محصول یا مولفه تجهیزات
Analog output module
product or component type
اتصال برق
20 ways 1 connector
electrical connection
انزوا بین کانال ها
Isolated
Isolation between channels
خطای اندازه گیری
<= 0.2 % of full scale 0...60 °C0.1 % of full scale 25 °C
measurement error
رانش دما
30 ppm/°C
temperature drift
کالیبراسیون مجدد
Factory calibrated
recalibration
حداقل تضعیف کراس کلاک
90 dB
minimum crosstalk attenuation
رد حالت معمول
100 dB
common mode rejection
ولتاژ انزوا
1400 V DC between channels and ground1400 V DC between channels and bus750 V DC between channels
isolation voltage
حالت تشخیص
Open circuit 0...20 mAOpen circuit 4...20 mAShort circuit +/- 10 V
detection type
امپدانس بار اهم
<= 600 Ohm 0...20 mA<= 600 Ohm 4...20 mA>= 1000 Ohm +/- 10 V
load impedance ohmic
سطح خروجی
High level
output level
شماره خروجی آنالوگ
2
analogue output number
نوع خروجی آنالوگ
Current: 0...20 mACurrent: 4...20 mAVoltage: +/- 10 V
analogue output type
وضوح خروجی آنالوگ
15 bits + sign
analogue output resolution
ساپورت
Internal power supply via rack
supply
زمان تبدیل
<= 1 ms
conversion time
حداکثر مقدار تبدیل
+/- 11.25 V +/- 10 V0...24 mA 0...20 mA0...24 mA 4...20 mA
maximum conversion value
حالت افتادن
PredefinedConfigurable
fallback mode
ارتفاع عملیاتی
0...2000 m2000...5000 m with derating factor
operating altitude
LED وضعیت
1 LED (green)RUN1 LED per channel (green)channel diagnostic1 LED (red)ERR1 LED (red)I/O
status LED
وزن خالص
0.144 kg
net weight
مصرف برق در W
2.1 W 24 V DC typical2.8 W 24 V DC maximum0.35 W 3.3 V DC typical0.48 W 3.3 V DC maximum
power consumption in W
مقاومت در برابر لرزش
3 gn
vibration resistance
مقاومت در برابر ضربه
30 gn
shock resistance
دمای هوای محیط برای ذخیره سازی
-40…85 °C
ambient air temperature for storage
دمای هوای محیط برای کار
0…60 °C
ambient air temperature for operation
رطوبت نسبی
5…95 % at 55 °C without condensation
relative humidity
درجه IP محافظت
IP20
IP degree of protection
بخشنامه ها
2014/35/EU - low voltage directive2014/30/EU - electromagnetic compatibility2012/19/EU - WEEE directive
directives
گواهینامه های محصول
CERCMCSAEACMerchant NavyUL
product certifications
استانداردها
EN/IEC 61010-2-201EN/IEC 61131-2UL 61010-2-201CSA C22.2 No 61010-2-201
standards
قالب ماژول
TC
protective treatment
نوع واحد بسته بندی 1
PCE
Unit Type of Package 1
تعداد واحدهای موجود در بسته 1
1
Number of Units in Package 1
وزن بسته 1
179 g
Package 1 Weight
ارتفاع بسته 1
5.5 cm
Package 1 Height
عرض بسته 1
11 cm
Package 1 width
طول بسته 1
11.5 cm
Package 1 Length
وزن 2 بسته
3.036 kg
Package 2 Weight
وضعیت پیشنهاد پایدار
Green Premium product
Sustainable offer status
مقررات REACh
REACh Declaration
REACh Regulation
REACh فاقد SVHC
Yes
REACh free of SVHC
بخشنامه RoHS اتحادیه اروپا
Pro-active compliance (Product out of EU RoHS legal scope)
EU RoHS Declaration
EU RoHS Directive
بدون مرکوری
Yes
Mercury free
اطلاعات معافیت RoHS
Yes
RoHS exemption information
مقررات RoHS چین
China RoHS declaration
China RoHS Regulation
محیط زیست
Product Environmental Profile
Environmental Disclosure
مشخصات بخشنامه
End of Life Information
Circularity Profile
WEEE
The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins
WEEE
ضمانتنامه
18 months
Warranty
منابع رک
BMXXBP0400 and BMXXBP0400H
Rack references
a در میلی متر
242.4
a in mm
در اینچ
09.54
a in in.
BMXXBP0600 and BMXXBP0600H
307.6
12.11
BMXXBP0800 and BMXXBP0800H
372.8
14.68
BMXXBP1200 and BMXXBP1200H
503.2
19.81
