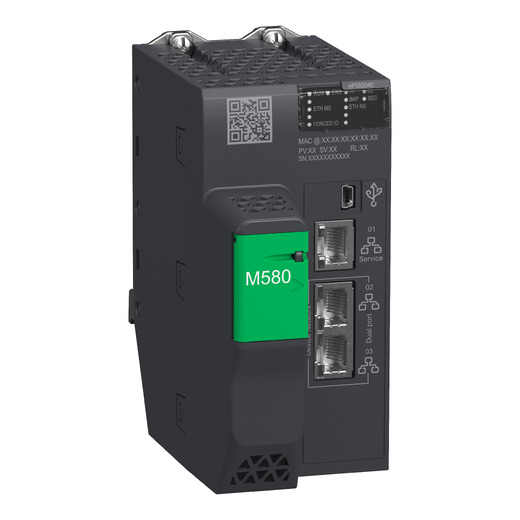

BMEP582040
کارت پی ال سی اشنایدرپردازنده ( سی پی یو) M580، سطح 2، غیرمتمرکز
processor module M580 - Level 2 - Remote
×
![]()
مشخصات کامل
گروه محصول
Modicon M580
range of product
نوع محصول یا مولفه تجهیزات
Processor module
product or component type
تعداد رک ها
4
number of racks
ظرفیت پردازنده I / O محلی (گسسته)
2048 I/O
Local I/O processor capacity (discrete)
ظرفیت پردازنده I / O محلی (آنالوگ)
512 I/O
Local I/O processor capacity (analog)
تعداد کانال خاص برنامه (رک محلی)
72
Number of application specific channel (local rack)
I / O برنامه خاص
Serial linkCounterAccurate time stampingHARTMotion controlSSI encoder
application specific I/O
چک
Process control
checks
کنترل کانالها
Programmable loops
control channels
نوع اتصال یکپارچه
1 Ethernet TCP/IP for service port2 Ethernet TCP/IP for device networkUSB type mini B
integrated connection type
تعداد ایستگاه ورودی و خروجی از راه دور
8 - 2 rack(s) per remote drop
number of remote I/O station
تعداد تجهیزات توزیع شده
64
number of distributed equipment
ظرفیت پردازنده ماژول ارتباطی
2 Ethernet communication module8 AS-Interface module
communication module processor capacity
سرویس ارتباطی
DIO scannerRIO scanner
communication service
شرح حافظه
Expandable flash, 4 GB for data storageIntegrated RAM, 10 kB for system memoryIntegrated RAM, 8 MB for program processIntegrated RAM, 768 kB for data processIntegrated RAM, 2 MB for program safetyIntegrated RAM, 512 kB for data safety
memory description
ساختار برنامه
64 event tasks2 auxiliary tasks1 cyclic/periodic master task1 periodic fast task
application structure
تعداد دستورالعمل ها در هر میلی ثانیه
7.5 Kinst/ms 65 % Boolean + 35 % fixed arithmetic10 Kinst/ms 100 % Boolean
number of instructions per ms
جریان فعلی
295 mA at 24 V DC
current consumption
قابلیت اطمینان MTBF
600000 H
MTBF reliability
علامت گذاری
CE
marking
مقاومت در برابر لرزش
3 gn
vibration resistance
مقاومت در برابر ضربه
15 gn
shock resistance
دمای هوای محیط برای کار
0…60 °C
ambient air temperature for operation
دمای هوای محیط برای ذخیره سازی
-40…85 °C
ambient air temperature for storage
ارتفاع عملیاتی
0...2000 m2000...5000 m with derating factor
operating altitude
رطوبت نسبی
5…95 % at 55 °C without condensation
relative humidity
درجه IP محافظت
IP20
IP degree of protection
بخشنامه ها
2014/35/EU - low voltage directive2014/30/EU - electromagnetic compatibility2012/19/EU - WEEE directive
directives
گواهینامه های محصول
CEULCSARCMEACMerchant Navy
product certifications
استانداردها
EN 61131-2EN/IEC 61010-2-201UL 61010-2-201CSA C22.2 No 61010-2-201IACS E10EN/IEC 61000-6-5, interface type 1 and type 2EN/IEC 61850-3, location G
standards
ویژگی محیطی
SafetyCorrosion resistanceSalt mistDust resistantHazardous location class I division 2
environmental characteristic
ساپورت
Internal power supply via rack
supply
LED وضعیت
1 LED (green)processor running (RUN)1 LED (red)processor or system fault (ERR)1 LED (red)I/O module fault (I/O)1 LED (green)download in progress (DL)1 LED (red)memory card or CPU flash fault (BACKUP)1 LED (green/red)ETH MS (Ethernet port configuration status)1 LED (green/red)Eth NS (Ethernet network status)1 LED (green)processor in safety mode (SRUN)1 LED (green)processor in maintenance mode (SMOD)1 LED (red)I/O values overrided by user (FORCED IO)
status LED
وزن خالص
0.849 kg
net weight
وزن بسته 1
884 g
Package 1 Weight
وزن 2 بسته
5.745 kg
Package 2 Weight
وضعیت پیشنهاد پایدار
Green Premium product
Sustainable offer status
مقررات REACh
REACh Declaration
REACh Regulation
بخشنامه RoHS اتحادیه اروپا
Pro-active compliance (Product out of EU RoHS legal scope)
EU RoHS Declaration
EU RoHS Directive
بدون مرکوری
Yes
Mercury free
اطلاعات معافیت RoHS
Yes
RoHS exemption information
مقررات RoHS چین
China RoHS declaration
China RoHS Regulation
مشخصات بخشنامه
End of Life Information
Circularity Profile
WEEE
The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins
WEEE
