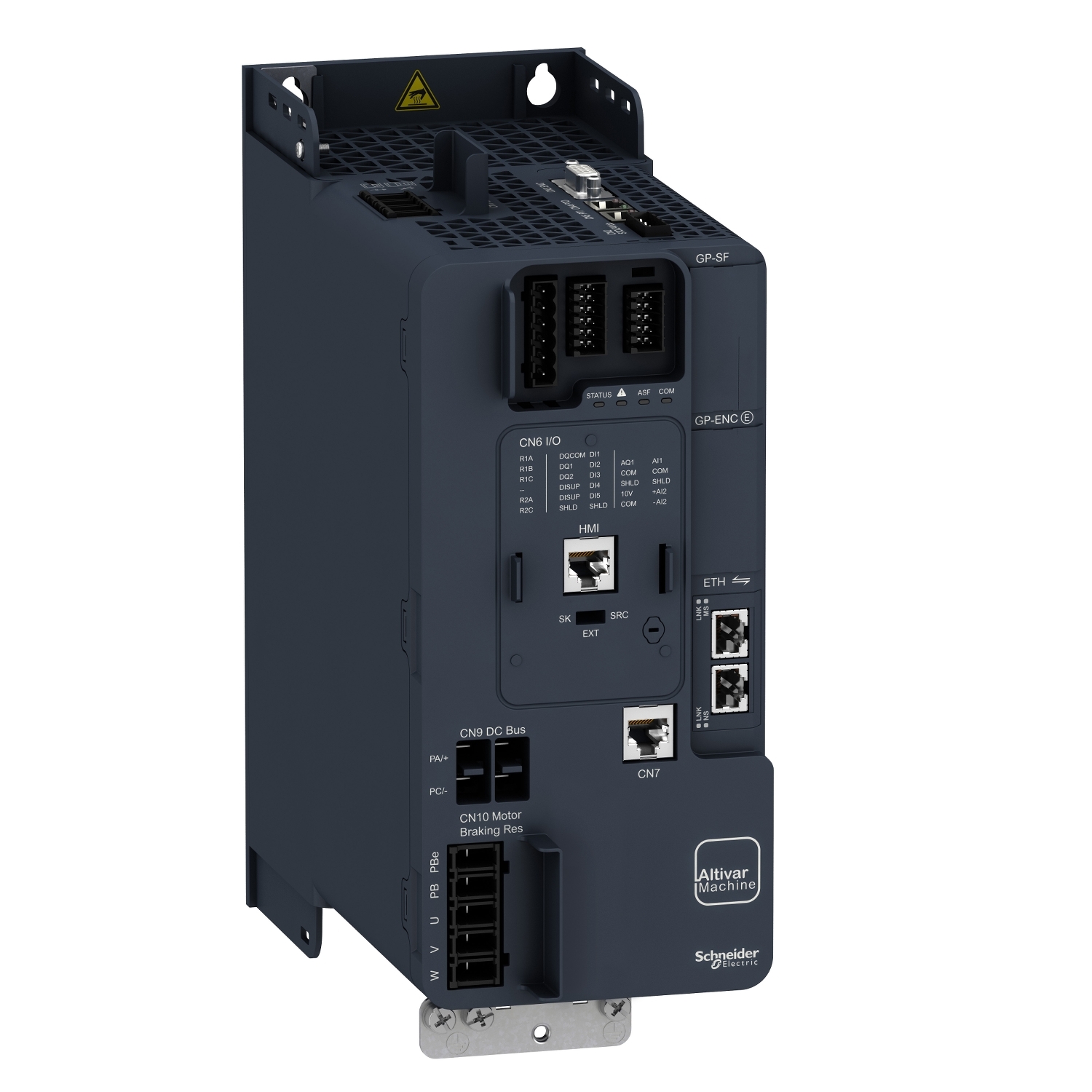

ATV340U75N4E

7,5 KW درایو آلتیوار 340 سه فاز اشنایدر اترنت دار

variable speed drive - 7.5kW- 400V - 3 phases - ATV340 Ethernet

دیتاشیت

کاتالوگ

مشخصات کامل

گروه محصول

Altivar Machine ATV340

range of product

نوع محصول یا مولفه تجهیزات

Variable speed drive

product or component type

برنامه خاص محصول

Machine

product specific application

گونه

Standard version

variant

حالت نصب

Cabinet mount

mounting mode

پروتکل پورت ارتباطی

Ethernet/IP
Modbus serial
Modbus TCP

communication port protocol

آپشن کارت

Communication module, Profibus DP V1
Communication module, Profinet
Communication module, DeviceNet
Communication module, CANopen
Communication module, EtherCAT

option card

تعداد فازهای شبکه

3 phases

network number of phases

فرکانس تأمین

50...60 Hz +/- 5 %

supply frequency

ولتاژ منبع تغذیه

380...480 V - 15...10 %

[Us] rated supply voltage

جریان نامی خروجی

16.5 A

nominal output current

قدرت موتور کیلووات

11 kW for normal duty
7.5 kW for heavy duty

motor power kW

قدرت موتور اسب بخار

15 hp for normal duty
10 hp for heavy duty

motor power hp

فیلتر EMC

Class C3 EMC filter integrated

EMC filter

درجه IP محافظت

IP20

IP degree of protection

تعداد ورودی دیجیتال

discrete input number

نوع ورودی گسسته

PTI programmable as pulse input: 0…30 kHz, 24 V DC (30 V)
DI1...DI5 safe torque off, 24 V DC (30 V), impedance: 3.5 kOhm
programmable

discrete input type

تعداد سرعت از پیش تعیین شده

16 preset speeds

number of preset speeds

تعداد خروجی دیجیتال

2.0

discrete output number

نوع خروجی دیجیتال

Programmable output DQ1, DQ2 30 V DC 100 mA

discrete output type

تعداد ورودی آنالوگ

analogue input number

نوع ورودی آنالوگ

AI1 software-configurable current: 0...20 mA, impedance: 250 Ohm, resolution 12 bits
AI1 software-configurable temperature probe or water level sensor
AI1 software-configurable voltage: 0...10 V DC, impedance: 31.5 kOhm, resolution 12 bits
AI2 software-configurable voltage: - 10...10 V DC, impedance: 31.5 kOhm, resolution 12 bits

analogue input type

شماره خروجی آنالوگ

analogue output number

نوع خروجی آنالوگ

Software-configurable voltage AQ1: 0...10 V DC impedance 470 Ohm, resolution 10 bits
Software-configurable current AQ1: 0...20 mA impedance 500 Ohm, resolution 10 bits

analogue output type

شماره خروجی رله

relay output number

ولتاژ خروجی

<= power supply voltage

output voltage

نوع خروجی رله

Relay outputs R1A
Relay outputs R1C electrical durability 100000 cycles
Relay outputs R2A
Relay outputs R2C electrical durability 100000 cycles

relay output type

حداکثر جریان سوئیچینگ

Relay output R1C on resistive load, cos phi = 1: 3 A at 250 V AC
Relay output R1C on resistive load, cos phi = 1: 3 A at 30 V DC
Relay output R1C on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 250 V AC
Relay output R1C on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 30 V DC
Relay output R2C on resistive load, cos phi = 1: 5 A at 250 V AC
Relay output R2C on resistive load, cos phi = 1: 5 A at 30 V DC
Relay output R2C on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 250 V AC
Relay output R2C on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 30 V DC

maximum switching current

حداقل جریان سوئیچینگ

Relay output R1B: 5 mA at 24 V DC
Relay output R2C: 5 mA at 24 V DC

minimum switching current

رابط فیزیکی

2-wire RS 485

physical interface

نوع اتصال دهنده

3 RJ45

connector type

روش دسترسی

Slave Modbus RTU
Slave Modbus TCP

method of access

نرخ انتقال

4.8 kbit/s
9.6 kbit/s
19.2 kbit/s
38.4 kbit/s

transmission rate

قاب انتقال

RTU

transmission frame

تعداد آدرسها

1…247

number of addresses

قالب داده

8 bits, configurable odd, even or no parity

data format

نوع پلاریته

No impedance

type of polarization

عملیات چهار ربع امکان پذیر است

True

4 quadrant operation possible

مشخصات کنترل موتور ناهمزمان

Variable torque standard
Constant torque standard
Optimized torque mode

asynchronous motor control profile

مشخصات کنترل موتور همزمان

Reluctance motor
Permanent magnet motor

synchronous motor control profile

درجه آلودگی

2 conforming to EN/IEC 61800-5-1

pollution degree

حداکثر فرکانس خروجی

0.599 kHz

maximum output frequency

رمپ های شتاب و کاهش سرعت

S, U or customized
Linear adjustable separately from 0.01...9999 s

acceleration and deceleration ramps

جبران لغزش موتور

Automatic whatever the load
Not available in permanent magnet motor law
Can be suppressed
Adjustable

motor slip compensation

فرکانس سوئیچینگ

2...16 kHz adjustable
4...16 kHz with derating factor

switching frequency

فرکانس سوئیچ اسمی

4 kHz

nominal switching frequency

ترمز در حالت سکون

By DC injection

braking to standstill

پدال ترمزز یک پارچه

True

brake chopper integrated

جریان خط

22.0 A at 380 V (normal duty)
17.7 A at 480 V (normal duty)
25.6 A at 380 V (heavy duty)
20.4 A at 480 V (heavy duty)

line current

جریان خط

25.6 A at 380 V without line choke (heavy duty)
20.4 A at 480 V without line choke (heavy duty)
22 A at 380 V with external line choke (normal duty)
17.7 A at 480 V with external line choke (normal duty)
14.6 A at 380 V with external line choke (heavy duty)
12.1 A at 480 V with external line choke (heavy duty)

line current

حداکثر جریان ورودی

25.6 A

maximum input current

حداکثر ولتاژ خروجی

480 V

maximum output voltage

توان ظاهری

17 kVA at 480 V (normal duty)
17 kVA at 480 V (heavy duty)

apparent power

حداکثر جریان گذرا

26.4 A during 60 s (normal duty)
24.8 A during 60 s (heavy duty)
32.4 A during 2 s (normal duty)
29.7 A during 2 s (heavy duty)

maximum transient current

اتصال برق

Screw terminal, clamping capacity: 4...6 mm² for DC bus
Screw terminal, clamping capacity: 0.2...2.5 mm² for control
Screw terminal, clamping capacity: 1.5...6 mm² for motor
Screw terminal, clamping capacity: 2.5...6 mm² for line side

electrical connection

خط سه بعدی

22 kA

prospective line Isc

جریان بار پایه در اضافه بار زیاد

16.5 A

base load current at high overload
