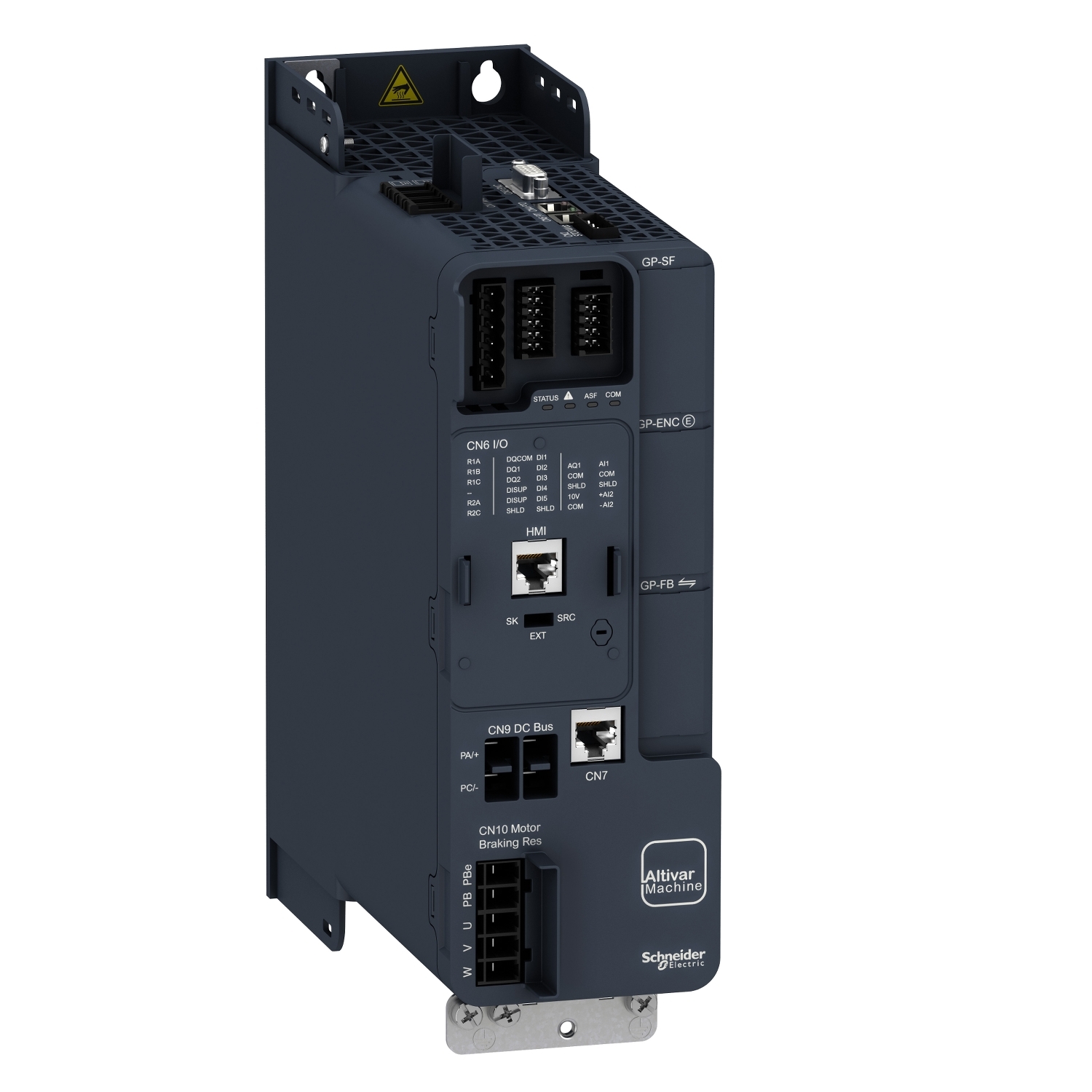

ATV340U30N4
3 KW درایو آلتیوار 340 سه فاز اشنایدر
variable speed drive - 3kW- 400V - 3 phases - ATV340
×
![]()
مشخصات کامل
گروه محصول
Altivar Machine ATV340
range of product
نوع محصول یا مولفه تجهیزات
Variable speed drive
product or component type
برنامه خاص محصول
Machine
product specific application
گونه
Standard version
variant
حالت نصب
Cabinet mount
mounting mode
پروتکل پورت ارتباطی
Modbus serial
communication port protocol
آپشن کارت
Communication module, Profibus DP V1Communication module, ProfinetCommunication module, DeviceNetCommunication module, CANopenCommunication module, EtherCAT
option card
تعداد فازهای شبکه
3 phases
network number of phases
فرکانس تأمین
50...60 Hz +/- 5 %
supply frequency
ولتاژ منبع تغذیه
380...480 V - 15...10 %
[Us] rated supply voltage
جریان نامی خروجی
7.2 A
nominal output current
قدرت موتور کیلووات
4 kW for normal duty3 kW for heavy duty
motor power kW
قدرت موتور اسب بخار
3 hp for heavy duty5 hp for normal duty
motor power hp
فیلتر EMC
Class C3 EMC filter integrated
EMC filter
درجه IP محافظت
IP20
IP degree of protection
تعداد ورودی دیجیتال
5
discrete input number
نوع ورودی گسسته
PTI programmable as pulse input: 0…30 kHz, 24 V DC (30 V)DI1...DI5 safe torque off, 24 V DC (30 V), impedance: 3.5 kOhm programmable
discrete input type
تعداد سرعت از پیش تعیین شده
16 preset speeds
number of preset speeds
تعداد خروجی دیجیتال
2.0
discrete output number
نوع خروجی دیجیتال
Programmable output DQ1, DQ2 30 V DC 100 mA
discrete output type
تعداد ورودی آنالوگ
2
analogue input number
نوع ورودی آنالوگ
AI1 software-configurable current: 0...20 mA, impedance: 250 Ohm, resolution 12 bitsAI1 software-configurable temperature probe or water level sensorAI1 software-configurable voltage: 0...10 V DC, impedance: 31.5 kOhm, resolution 12 bitsAI2 software-configurable voltage: - 10...10 V DC, impedance: 31.5 kOhm, resolution 12 bits
analogue input type
شماره خروجی آنالوگ
2
analogue output number
نوع خروجی آنالوگ
Software-configurable voltage AQ1: 0...10 V DC impedance 470 Ohm, resolution 10 bitsSoftware-configurable current AQ1: 0...20 mA impedance 500 Ohm, resolution 10 bits
analogue output type
شماره خروجی رله
2
relay output number
ولتاژ خروجی
<= power supply voltage
output voltage
نوع خروجی رله
Relay outputs R1ARelay outputs R1C electrical durability 100000 cyclesRelay outputs R2ARelay outputs R2C electrical durability 100000 cycles
relay output type
حداکثر جریان سوئیچینگ
Relay output R1C on resistive load, cos phi = 1: 3 A at 250 V ACRelay output R1C on resistive load, cos phi = 1: 3 A at 30 V DCRelay output R1C on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 250 V ACRelay output R1C on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 30 V DCRelay output R2C on resistive load, cos phi = 1: 5 A at 250 V ACRelay output R2C on resistive load, cos phi = 1: 5 A at 30 V DCRelay output R2C on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 250 V ACRelay output R2C on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 30 V DC
maximum switching current
حداقل جریان سوئیچینگ
Relay output R1B: 5 mA at 24 V DCRelay output R2C: 5 mA at 24 V DC
minimum switching current
رابط فیزیکی
2-wire RS 485
physical interface
نوع اتصال دهنده
1 RJ45
connector type
روش دسترسی
Slave Modbus RTU
method of access
نرخ انتقال
4.8 kbit/s9.6 kbit/s19.2 kbit/s38.4 kbit/s
transmission rate
قاب انتقال
RTU
transmission frame
تعداد آدرسها
1…247
number of addresses
قالب داده
8 bits, configurable odd, even or no parity
data format
نوع پلاریته
No impedance
type of polarization
عملیات چهار ربع امکان پذیر است
True
4 quadrant operation possible
مشخصات کنترل موتور ناهمزمان
Variable torque standardOptimized torque modeConstant torque standard
asynchronous motor control profile
مشخصات کنترل موتور همزمان
Reluctance motorPermanent magnet motor
synchronous motor control profile
درجه آلودگی
2 conforming to EN/IEC 61800-5-1
pollution degree
حداکثر فرکانس خروجی
0.599 kHz
maximum output frequency
رمپ های شتاب و کاهش سرعت
Linear adjustable separately from 0.01...9999 sS, U or customized
acceleration and deceleration ramps
جبران لغزش موتور
Not available in permanent magnet motor lawCan be suppressedAutomatic whatever the loadAdjustable
motor slip compensation
فرکانس سوئیچینگ
2...16 kHz adjustable7...16 kHz with derating factor
switching frequency
فرکانس سوئیچ اسمی
4 kHz
nominal switching frequency
ترمز در حالت سکون
By DC injection
braking to standstill
پدال ترمزز یک پارچه
True
brake chopper integrated
جریان خط
8.6 A at 380 V (normal duty)6.8 A at 480 V (normal duty)10.7 A at 380 V (heavy duty)8.5 A at 480 V (heavy duty)
line current
جریان خط
10.7 A at 380 V without line choke (heavy duty)8.5 A at 480 V without line choke (heavy duty)8.6 A at 380 V with external line choke (normal duty)6.8 A at 480 V with external line choke (normal duty)6.6 A at 380 V with external line choke (heavy duty)5.3 A at 480 V with external line choke (heavy duty)
line current
حداکثر جریان ورودی
10.7 A
maximum input current
حداکثر ولتاژ خروجی
480 V
maximum output voltage
توان ظاهری
6.7 kVA at 480 V (normal duty)7.1 kVA at 480 V (heavy duty)
apparent power
حداکثر جریان گذرا
10.2 A during 60 s (normal duty)12.6 A during 2 s (normal duty)13 A during 2 s (heavy duty)11 A during 60 s (heavy duty)
maximum transient current
اتصال برق
Screw terminal, clamping capacity: 1.5...4 mm² for line sideScrew terminal, clamping capacity: 4...6 mm² for DC busScrew terminal, clamping capacity: 1.5...4 mm² for motorScrew terminal, clamping capacity: 0.2...2.5 mm² for control
electrical connection
خط سه بعدی
5 kA
prospective line Isc
جریان بار پایه در اضافه بار زیاد
7.2 A
base load current at high overload
جریان بار پایه در اضافه بار کم
9.3 A
base load current at low overload
اتلاف توان در W
Natural convection: 78 W at 380 V, switching frequency 4 kHz (heavy duty)Forced convection: 78 W at 380 V, switching frequency 4 kHz (heavy duty)Natural convection: 96 W at 380 V, switching frequency 4 kHz (normal duty)Forced convection: 96 W at 380 V, switching frequency 4 kHz (normal duty)
power dissipation in W
اتصال برق
Line side: screw terminal1.5...4 mm²/AWG 14...AWG 12DC bus: screw terminal4...6 mm²/AWG 12...AWG 10Motor: screw terminal1.5...4 mm²/AWG 14...AWG 12Control: screw terminal0.2...2.5 mm²/AWG 24...AWG 12
electrical connection
سرعت ایمن محدود (SLS) با عملکرد ایمنی
True
with safety function Safely Limited Speed (SLS)
با عملکرد ایمنی مدیریت ترمز ایمن (SBC / SBT)
True
with safety function Safe brake management (SBC/SBT)
با عملکرد ایمنی توقف عملیاتی ایمن (SOS)
False
with safety function Safe Operating Stop (SOS)
با عملکرد ایمنی موقعیت ایمن (SP)
False
with safety function Safe Position (SP)
با عملکرد ایمنی منطق قابل برنامه ریزی ایمن
False
with safety function Safe programmable logic
مانیتور سرعت ایمن (SSM) با عملکرد ایمنی
False
with safety function Safe Speed Monitor (SSM)
با عملکرد ایمنی Safe Stop 1 (SS1)
True
with safety function Safe Stop 1 (SS1)
با sft fct ایمن توقف 2 (SS2)
False
with sft fct Safe Stop 2 (SS2)
گشتاور ایمن خاموش (STO)
True
with safety function Safe torque off (STO)
موقعیت ایمن (SLP) با عملکرد ایمنی
False
with safety function Safely Limited Position (SLP)
با عملکرد ایمنی جهت ایمن (SDI)
False
with safety function Safe Direction (SDI)
نوع محافظت
Thermal protection: motorSafe torque off: motorMotor phase loss: motorThermal protection: driveSafe torque off: driveOverheating: driveOvercurrent: driveOutput overcurrent between motor phase and earth: driveOutput overcurrent between motor phases: driveShort-circuit between motor phase and earth: driveShort-circuit between motor phases: driveMotor phase loss: driveDC Bus overvoltage: driveLine supply overvoltage: driveLine supply undervoltage: driveInput supply loss: driveExceeding limit speed: driveBreak on the control circuit: drive
protection type
عرض
85.0 mm
width
ارتفاع
270.0 mm
height
عمق
232.5 mm
depth
وزن خالص
2.1 kg
net weight
جریان خروجی مداوم
9.3 A at 4 kHz for normal duty7.2 A at 4 kHz for heavy duty
continuous output current
ارتفاع عملیاتی
<= 3000 m with current derating above 1000m
