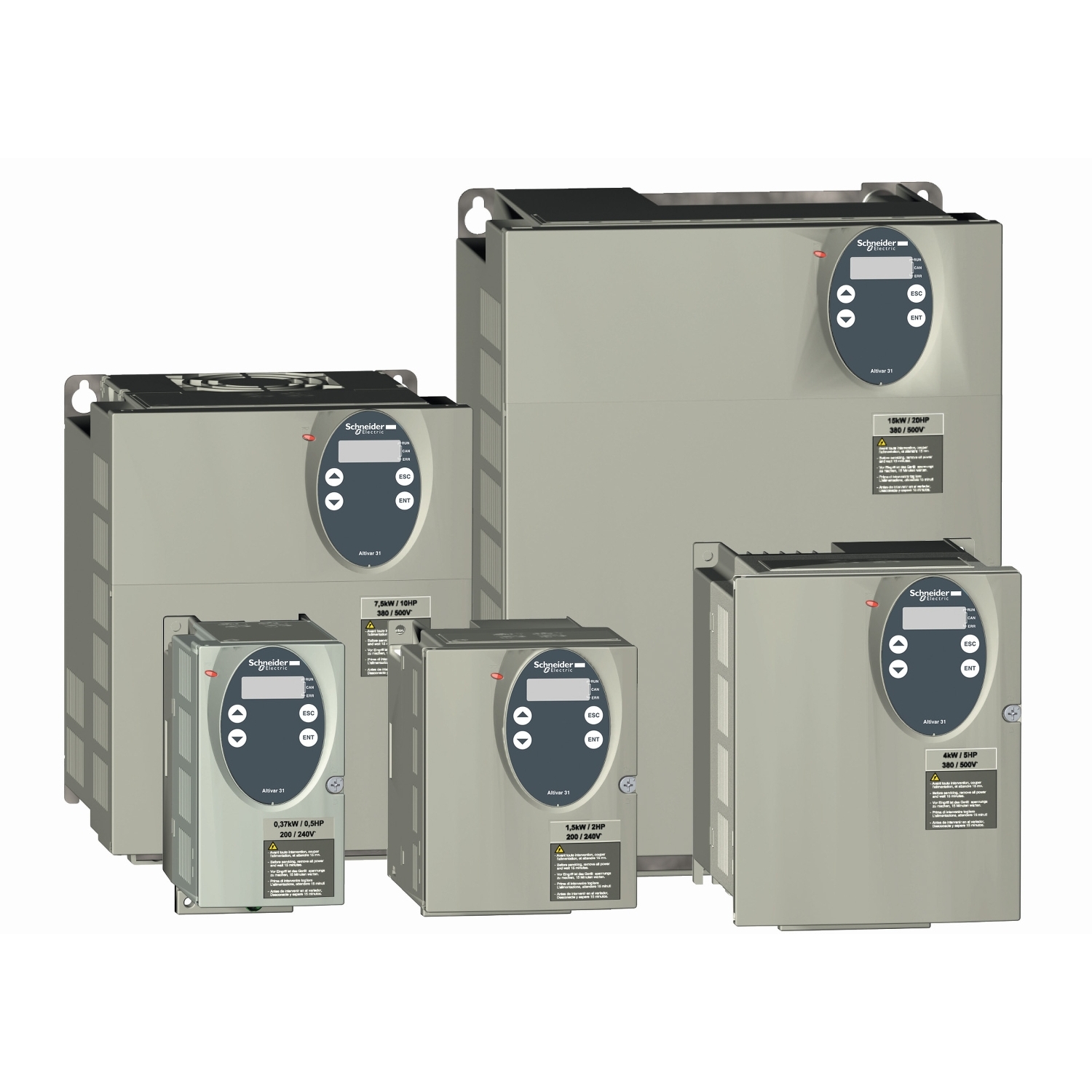

ATV31HU15M2

درایو آلتیوار31 اشنایدر - 1.5کیلو وات - 240V تک فاز - دارای فیلتر - IP20

variable speed drive ATV31 - 1.5kW - 240V 1-phase supply - EMC filter - IP20

دیتاشیت

مشخصات کامل

گروه محصول

Altivar

range of product

نوع محصول یا مولفه تجهیزات

Variable speed drive

product or component type

برنامه خاص محصول

Simple machine

product specific application

نام قطعه

ATV31

component name

سبک مونتاژ

With heat sink

assembly style

فیلتر EMC

Integrated

EMC filter

ولتاژ منبع تغذیه

200...240 V - 5...5 %

[Us] rated supply voltage

فرکانس تأمین

50...60 Hz - 5...5 %

supply frequency

تعداد فازهای شبکه

Single phase

network number of phases

قدرت موتور کیلووات

1.5 kW 4 kHz

motor power kW

قدرت موتور اسب بخار

2 hp 4 kHz

motor power hp

جریان خط

13.3 A at 240 V
15.8 A at 200 V, Isc = 1 kA

line current

توان ظاهری

3.2 kVA

apparent power

خط سه بعدی

1 kA

prospective line Isc

جریان نامی خروجی

8 A 4 kHz

nominal output current

حداکثر جریان گذرا

12 A for 60 s

maximum transient current

اتلاف توان در W

90 W at nominal load

power dissipation in W

مشخصات کنترل موتور ناهمزمان

Sensorless flux vector control with PWM type motor control signal
Factory set : constant torque

asynchronous motor control profile

تعداد ورودی آنالوگ

analogue input number

کاربرد محصول

Asynchronous motors

product destination

محدوده ساپورت ولتاژ

170…264 V

supply voltage limits

فرکانس شبکه

47.5...63 Hz

network frequency

فرکانس خروجی

0.0005…0.5 kHz

Output frequency

فرکانس سوئیچ اسمی

4 kHz

nominal switching frequency

فرکانس سوئیچینگ

2...16 kHz adjustable

switching frequency

دامنه سرعت

1…50

speed range

اضافه گشتاور گذرا

150…170 % of nominal motor torque

transient overtorque

گشتاور ترمز

<= 150 % during 60 s with braking resistor
100 % with braking resistor continuously
150 % without braking resistor

braking torque

حلقه تنظیم

Frequency PI regulator

regulation loop

جبران لغزش موتور

Adjustable
Automatic whatever the load
Suppressable

motor slip compensation

ولتاژ خروجی

<= power supply voltage

output voltage

اتصال برق

Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 terminal 2.5 mm² AWG 14
L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- terminal 2.5 mm² AWG 14

electrical connection

گشتاور محکم

Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6: 0.6 N.m
L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 0.8 N.m

tightening torque

عایق

Electrical between power and control

insulation

ساپورت

Internal supply for logic inputs: 19...30 V 100 mA, protection type: overload and short-circuit protection
Internal supply for reference potentiometer (2.2 to 10 kOhm): 10...10.8 V 10 mA, protection type: overload and short-circuit protection

supply

نوع ورودی آنالوگ

AI3 configurable current 0...20 mA, impedance: 250 Ohm
AI1 configurable voltage 0...10 V, input voltage 30 V max, impedance: 30000 Ohm
AI2 configurable voltage +/- 10 V, input voltage 30 V max, impedance: 30000 Ohm

analogue input type

مدت زمان نمونه گیری

LI1...LI6: 4 ms discrete
AI1, AI2, AI3: 8 ms analog

sampling duration

زمان پاسخ

AOV, AOC 8 ms for analog
R1A, R1B, R1C, R2A, R2B 8 ms for discrete

response time

خطای خطی

+/- 0.2 % for output

linearity error

شماره خروجی آنالوگ

analogue output number

نوع خروجی آنالوگ

AOC configurable current: 0...20 mA, impedance: 800 Ohm, resolution: 8 bits
AOV configurable voltage: 0...10 V, impedance: 470 Ohm, resolution: 8 bits

analogue output type

منطق ورودی گسسته

Positive logic (source) (LI1...LI6), < 5 V (state 0), > 11 V (state 1)
Logic input not wired (LI1...LI4), < 13 V (state 1)
Negative logic (source) (LI1...LI6), > 19 V (state 0)

discrete input logic

تعداد خروجی دیجیتال

discrete output number

نوع خروجی دیجیتال

Configurable relay logic: (R1A, R1B, R1C) 1 NO + 1 NC - 100000 cycles
Configurable relay logic: (R2A, R2B) NC - 100000 cycles

discrete output type

حداقل جریان سوئیچینگ

R1-R2 10 mA at 5 V DC

minimum switching current

حداکثر جریان سوئیچینگ

R1-R2: 2 A at 250 V AC inductive load, cos phi = 0.4 and L/R = 7 ms
R1-R2: 2 A at 30 V DC inductive load, cos phi = 0.4 and L/R = 7 ms
R1-R2: 5 A at 250 V AC resistive load, cos phi = 1 and L/R = 0 ms
R1-R2: 5 A at 30 V DC resistive load, cos phi = 1 and L/R = 0 ms

maximum switching current

تعداد ورودی دیجیتال

discrete input number

نوع ورودی گسسته

(LI1...LI6) programmable at 24 V, 0…100 mA for PLC, impedance: 3500 Ohm

discrete input type

رمپ های شتاب و کاهش سرعت

Linear adjustable separately from 0.1 to 999.9 s
S, U or customized

acceleration and deceleration ramps

ترمز در حالت سکون

By DC injection

braking to standstill

نوع محافظت

Input phase breaks: drive
Line supply overvoltage and undervoltage safety circuits: drive
Line supply phase loss safety function, for three phases supply: drive
Motor phase breaks: drive
Overcurrent between output phases and earth (on power up only): drive
Overheating protection: drive
Short-circuit between motor phases: drive
Thermal protection: motor

protection type

مقاومت عایق

>= 500 mOhm 500 V DC for 1 minute

insulation resistance

نوع نمایش

1 LED (red) for drive voltage
Four 7-segment display units for CANopen bus status

display type

ثابت زمانی

5 ms for reference change

time constant

فرکانس رزولیشن

Display unit: 0.1 Hz
Analog input: 0.1...100 Hz

frequency resolution

نوع اتصال دهنده

1 RJ45 for CANopen via VW3 CANTAP2 adaptor
1 RJ45 for Modbus

connector type

رابط فیزیکی

RS485 multidrop serial link for CANopen via VW3 CANTAP2 adaptor
RS485 multidrop serial link for Modbus

physical interface

قاب انتقال

RTU for CANopen via VW3 CANTAP2 adaptor
RTU for Modbus

transmission frame

نرخ انتقال

10, 20, 50, 125, 250, 500 kbps or 1 Mbps for CANopen via VW3 CANTAP2 adaptor
4800, 9600 or 19200 bps for Modbus

transmission rate

تعداد آدرسها

1…127 for CANopen via VW3 CANTAP2 adaptor
1…247 for Modbus

number of addresses

تعداد درایو

127 for CANopen via VW3 CANTAP2 adaptor
31 for Modbus

number of drive

علامت گذاری

marking

موقعیت عملیاتی

Vertical +/- 10 degree

operating position

ابعاد بیرونی

200 x 180 x 144 mm
184 x 149 x 145 mm
143 x 105 x 150 mm

outer dimension

وزن خالص

1.8 kg

net weight

قدرت دی الکتریک

2040 V DC between earth and power terminals
2880 V AC between control and power terminals

dielectric strength

سازگاری الکترومغناطیسی

1.2/50 µs - 8/20 µs surge immunity test level 3 conforming to IEC 61000-4-5
Electrical fast transient/burst immunity test level 4 conforming to IEC 61000-4-4
Electrostatic discharge immunity test level 3 conforming to IEC 61000-4-2
Radiated radio-frequency electromagnetic field immunity test level 3 conforming to IEC 61000-4-3

electromagnetic compatibility

استانداردها

EN 50178

standards

گواهینامه های محصول

N998
C-Tick
CSA
UL

product certifications

درجه IP محافظت

On upper part: IP20 (without cover plate)
On connection terminals: IP21
On upper part: IP31
On upper part: IP41

IP degree of protection

درجه آلودگی

pollution degree

قالب ماژول

protective treatment

مقاومت در برابر لرزش

1 gn (f= 13…150 Hz) conforming to EN/IEC 60068-2-6
1.5 mm (f= 3…13 Hz) conforming to EN/IEC 60068-2-6

vibration resistance

مقاومت در برابر ضربه

15 gn for 11 ms conforming to EN/IEC 60068-2-27

shock resistance

رطوبت نسبی

5…95 % without condensation conforming to IEC 60068-2-3
5…95 % without dripping water conforming to IEC 60068-2-3

relative humidity

دمای هوای محیط برای ذخیره سازی

-25…70 °C

ambient air temperature for storage

دمای هوای محیط برای کار

-10…50 °C without derating (with protective cover on top of the drive)
-10…60 °C with derating factor (without protective cover on top of the drive)

ambient air temperature for operation

ارتفاع عملیاتی

<= 1000 m without derating
>= 1000 m with current derating 1 % per 100 m

operating altitude

وزن بسته 1

2.033 kg

Package 1 Weight

ارتفاع بسته 1

2.200 dm

Package 1 Height

عرض بسته 1

2.500 dm

Package 1 width

طول بسته 1

2.400 dm

Package 1 Length

ضمانتنامه

18 months

Warranty
