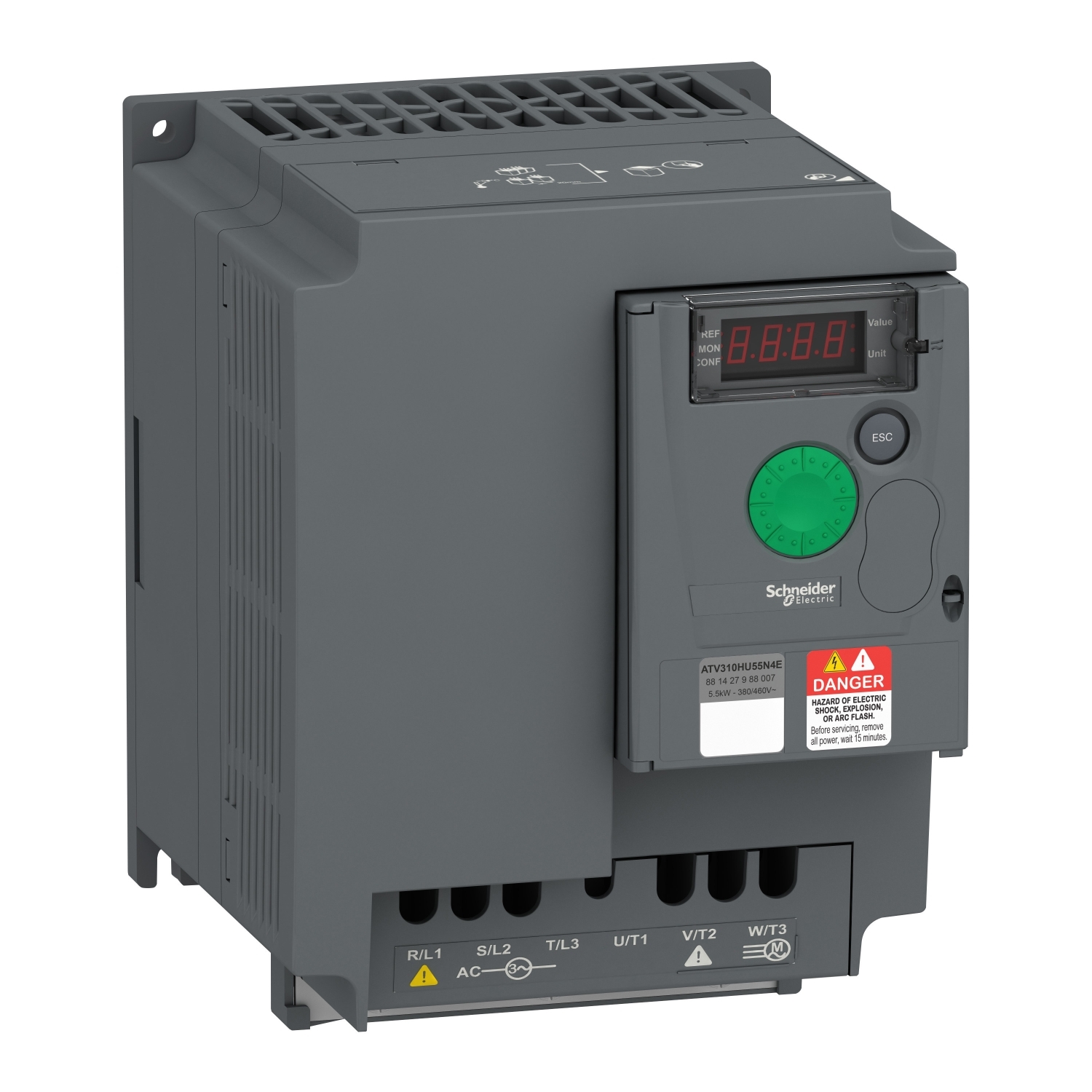

ATV310HU55N4E
درایو اشنایدر سری ATV310 سه فاز 5/5 کیلو وات
variable speed drive ATV310, 5.5 kW, 7.5 hp, 380...460 V, 3 phase
×
![]()
مشخصات کامل
گروه محصول
Easy Altivar 310
range of product
نوع محصول یا مولفه تجهیزات
Variable speed drive
product or component type
برنامه خاص محصول
Simple machine
product specific application
سبک مونتاژ
With heat sink
assembly style
نام کوتاه دستگاه
ATV310
device short name
تعداد فازهای شبکه
Three phase
network number of phases
ولتاژ منبع تغذیه
380...460 V - 15...10 %
[Us] rated supply voltage
قدرت موتور کیلووات
5.5 kW
motor power kW
قدرت موتور اسب بخار
7.5 hp
motor power hp
میزان نویز
50 dB
noise level
کاربرد محصول
Asynchronous motors
product destination
مقدار در هر مجموعه
Set of 1
quantity per set
فیلتر EMC
Without EMC filter
EMC filter
نوع خنک کننده
Integrated fan
type of cooling
فرکانس تأمین
50/60 Hz +/- 5 %
supply frequency
پروتکل پورت ارتباطی
Modbus
communication port protocol
نوع اتصال دهنده
RJ45 (on front face) for Modbus
connector type
رابط فیزیکی
2-wire RS 485 for Modbus
physical interface
قاب انتقال
RTU for Modbus
transmission frame
نرخ انتقال
4800 bit/s9600 bit/s19200 bit/s38400 bit/s
transmission rate
تعداد آدرسها
1…247 for Modbus
number of addresses
سرویس ارتباطی
Read holding registers (03) 29 wordsWrite single register (06) 29 wordsWrite multiple registers (16) 27 wordsRead/write multiple registers (23) 4/4 wordsRead device identification (43)
communication service
جریان خط
14.3 A
line current
توان ظاهری
11.4 kVA
apparent power
خط سه بعدی
5 kA
prospective line Isc
جریان خروجی مداوم
12.6 A at 4 kHz
continuous output current
حداکثر جریان گذرا
18.9 A for 60 s
maximum transient current
اتلاف توان در W
141.54 W at In
power dissipation in W
فرکانس خروجی سرعت درایو
0.5…400 Hz
speed drive output frequency
فرکانس سوئیچ اسمی
4 kHz
nominal switching frequency
فرکانس سوئیچینگ
2...12 kHz adjustable
switching frequency
دامنه سرعت
1…20
speed range
اضافه گشتاور گذرا
170…200 % of nominal motor torque depending on drive rating and type of motor
transient overtorque
گشتاور ترمز
Up to 150 % of nominal motor torque with braking resistor at high inertiaUp to 70 % of nominal motor torque without braking resistor
braking torque
مشخصات کنترل موتور ناهمزمان
Energy saving ratioEnergy saving ratioQuadratic voltage/frequency ratio
asynchronous motor control profile
جبران لغزش موتور
AdjustablePreset in factory
motor slip compensation
ولتاژ خروجی
380...460 V three phase
output voltage
اتصال برق
Terminal, clamping capacity: 4 mm² (L1, L2, L3, PA/+, PB, U, V, W)
electrical connection
گشتاور محکم
1.2…1.4 N.m
tightening torque
عایق
Electrical between power and control
insulation
ساپورت
Internal supply for reference potentiometer: 5 V (4.75…5.25 V)DC, <10 mA with overload and short-circuit protectionInternal supply for logic inputs: 24 V (20.4…28.8 V)DC, <100 mA with overload and short-circuit protection
supply
تعداد ورودی آنالوگ
1
analogue input number
نوع ورودی آنالوگ
Configurable current AI1 0...20 mA 250 OhmConfigurable voltage AI1 0...10 V 30 kOhmConfigurable voltage AI1 0...5 V 30 kOhm
analogue input type
تعداد ورودی دیجیتال
4
discrete input number
نوع ورودی گسسته
Programmable LI1...LI4 24 V 18...30 V
discrete input type
منطق ورودی گسسته
Negative logic (sink), > 16 V (state 0), < 10 V (state 1), input impedance 3.5 kOhmPositive logic (source), 0...< 5 V (state 0), > 11 V (state 1)
discrete input logic
مدت زمان نمونه گیری
10 ms for analogue input20 ms, tolerance +/- 1 ms for logic input
sampling duration
خطای خطی
+/- 0.3 % of maximum value for analogue input
linearity error
شماره خروجی آنالوگ
1
analogue output number
نوع خروجی آنالوگ
AO1 software-configurable voltage: 0...10 V, impedance: 470 Ohm, resolution 8 bitsAO1 software-configurable current: 0...20 mA, impedance: 800 Ohm, resolution 8 bits
analogue output type
تعداد خروجی دیجیتال
2
discrete output number
نوع خروجی دیجیتال
Logic output LO+, LO-Protected relay output R1A, R1B, R1C 1 C/O
discrete output type
حداقل جریان سوئیچینگ
5 mA at 24 V DC for logic relay
minimum switching current
حداکثر جریان سوئیچینگ
2 A at 250 V AC on inductive load cos phi = 0.4 L/R = 7 ms for logic relay2 A at 30 V DC on inductive load cos phi = 0.4 L/R = 7 ms for logic relay3 A at 250 V AC on resistive load cos phi = 1 L/R = 0 ms for logic relay4 A at 30 V DC on resistive load cos phi = 1 L/R = 0 ms for logic relay
maximum switching current
رمپ های شتاب و کاهش سرعت
Linear from 0...999.9 sSLinear from 0...999.9 s
acceleration and deceleration ramps
ترمز در حالت سکون
By DC injection, <30 s
braking to standstill
نوع محافظت
Line supply overvoltageLine supply undervoltageOvercurrent between output phases and earthOverheating protectionShort-circuit between motor phasesAgainst input phase loss in three-phaseThermal motor protection via the drive by continuous calculation of I²t
protection type
فرکانس رزولیشن
Analog input: converter A/D, 10 bitsDisplay unit: 0.1 Hz
frequency resolution
ثابت زمانی
20 ms +/- 1 ms for reference change
time constant
موقعیت عملیاتی
Vertical +/- 10 degree
operating position
ارتفاع
151 mm
height
عرض
140 mm
width
عمق
184 mm
depth
وزن خالص
1.8 kg
net weight
سازگاری الکترومغناطیسی
Electrical fast transient/burst immunity test - test level: level 4 conforming to EN/IEC 61000-4-4Electrostatic discharge immunity test - test level: level 3 conforming to EN/IEC 61000-4-2Immunity to conducted disturbances - test level: level 3 conforming to EN/IEC 61000-4-6Radiated radio-frequency electromagnetic field immunity test - test level: level 3 conforming to EN/IEC 61000-4-3Voltage dips and interruptions immunity test conforming to EN/IEC 61000-4-11Surge immunity test - test level: level 3 conforming to EN/IEC 61000-4-5
electromagnetic compatibility
استانداردها
EN/IEC 61800-3EN/IEC 61800-3
standards
درجه IP محافظت
IP20 without blanking plate on upper partIP41 top
IP degree of protection
درجه آلودگی
2 conforming to EN/IEC 61800-5-1
pollution degree
ویژگی محیطی
Dust pollution resistance class 3S2 conforming to EN/IEC 60721-3-3Chemical pollution resistance class 3C3 conforming to EN/IEC 60721-3-3
environmental characteristic
مقاومت در برابر ضربه
15 gn conforming to EN/IEC 60068-2-27 for 11 ms
shock resistance
رطوبت نسبی
5…95 % without condensation conforming to IEC 60068-2-35…95 % without dripping water conforming to IEC 60068-2-3
relative humidity
دمای هوای محیط برای ذخیره سازی
-25…70 °C
ambient air temperature for storage
دمای هوای محیط برای کار
-10…55 °C without derating55…60 °C protective cover from the top of the drive removed with current derating 2.2 % per °C
ambient air temperature for operation
ارتفاع عملیاتی
<= 1000 m without derating
operating altitude
نوع واحد بسته بندی 1
PCE
Unit Type of Package 1
تعداد واحدهای موجود در بسته 1
1
Number of Units in Package 1
وزن بسته 1
2.27 kg
Package 1 Weight
ارتفاع بسته 1
19 cm
Package 1 Height
عرض بسته 1
19 cm
Package 1 width
طول بسته 1
23 cm
Package 1 Length
A
140
a
B
171
b
C
151
c
G
126
G
ارتفاع
157
H
H1
184
H1
Ø
5
Ø
پیچ
M4
For screws
A
5.51
a
B
6.73
b
C
5.94
c
G
4.96
G
ارتفاع
6.18
H
H1
7.24
H1
Ø
0.20
Ø
پیچ
M4
For screws
