ATV310H037N4E

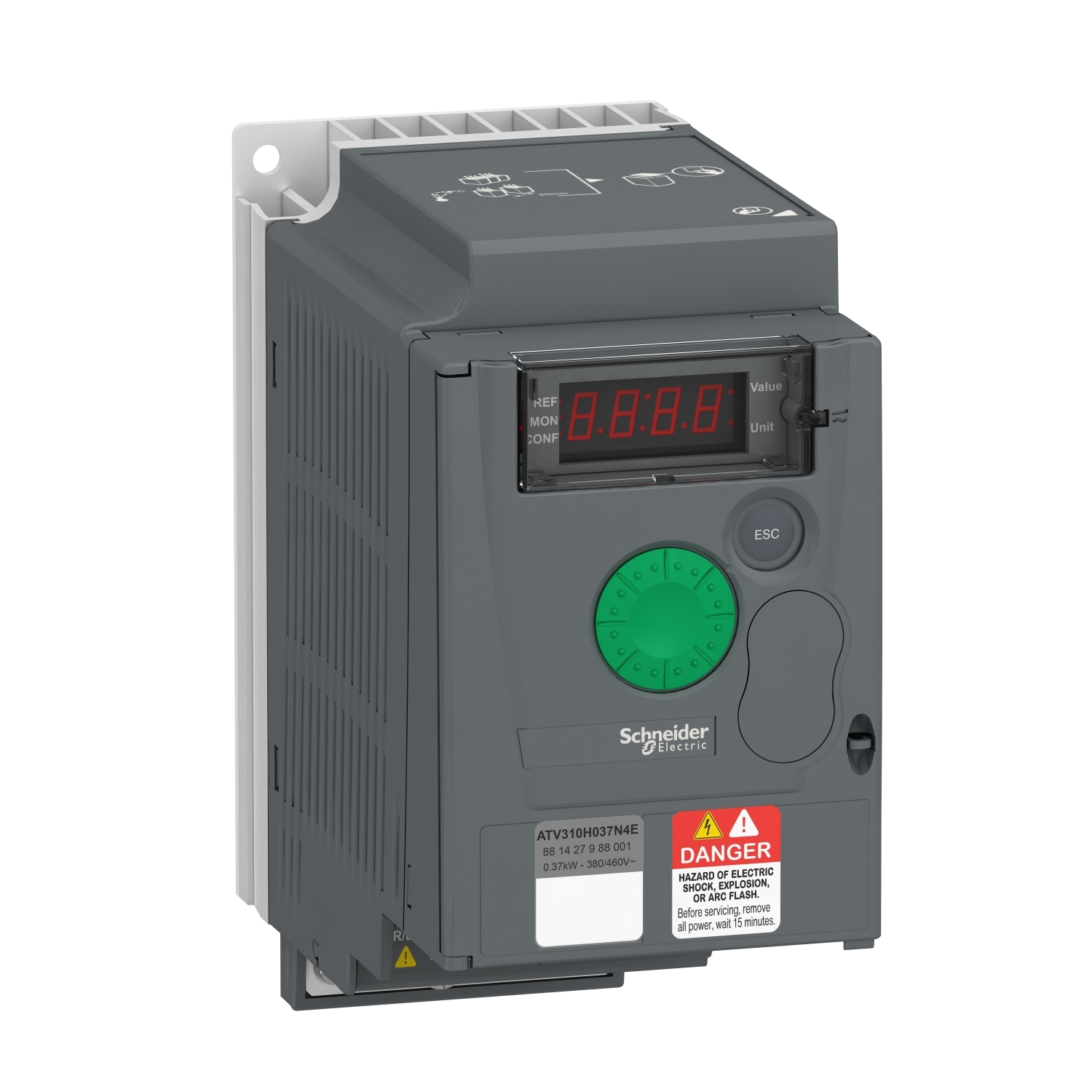

درایو اشنایدر سری ATV310 سه فاز 0.37 کیلو وات

variable speed drive ATV310, 0.37 kW, 0.5 hp, 380...460 V, 3 phase

دیتاشیت

کاتالوگ

مشخصات کامل

گروه محصول

Easy Altivar 310

range of product

نوع محصول یا مولفه تجهیزات

Variable speed drive

product or component type

برنامه خاص محصول

Simple machine

product specific application

سبک مونتاژ

With heat sink

assembly style

نام کوتاه دستگاه

ATV310

device short name

تعداد فازهای شبکه

Three phase

network number of phases

ولتاژ منبع تغذیه

380...460 V - 15...10 %

[Us] rated supply voltage

قدرت موتور کیلووات

0.37 kW

motor power kW

قدرت موتور اسب بخار

0.5 hp

motor power hp

کاربرد محصول

Asynchronous motors

product destination

مقدار در هر مجموعه

Set of 1

quantity per set

فیلتر EMC

Without EMC filter

EMC filter

فرکانس تأمین

50/60 Hz +/- 5 %

supply frequency

پروتکل پورت ارتباطی

Modbus

communication port protocol

نوع اتصال دهنده

RJ45 (on front face) for Modbus

connector type

رابط فیزیکی

2-wire RS 485 for Modbus

physical interface

قاب انتقال

RTU for Modbus

transmission frame

نرخ انتقال

4800 bit/s
9600 bit/s
19200 bit/s
38400 bit/s

transmission rate

تعداد آدرسها

1…247 for Modbus

number of addresses

سرویس ارتباطی

Read holding registers (03) 29 words
Write single register (06) 29 words
Write multiple registers (16) 27 words
Read/write multiple registers (23) 4/4 words
Read device identification (43)

communication service

جریان خط

1.8 A

line current

توان ظاهری

1.4 kVA

apparent power

خط سه بعدی

5 kA

prospective line Isc

جریان خروجی مداوم

1.5 A at 4 kHz

continuous output current

حداکثر جریان گذرا

2.3 A for 60 s

maximum transient current

اتلاف توان در W

19.63 W at In

power dissipation in W

فرکانس خروجی سرعت درایو

0.5…400 Hz

speed drive output frequency

فرکانس سوئیچ اسمی

4 kHz

nominal switching frequency

فرکانس سوئیچینگ

2...12 kHz adjustable

switching frequency

دامنه سرعت

1…20

speed range

اضافه گشتاور گذرا

170…200 % of nominal motor torque depending on drive rating and type of motor

transient overtorque

گشتاور ترمز

Up to 150 % of nominal motor torque with braking resistor at high inertia
Up to 70 % of nominal motor torque without braking resistor

braking torque

مشخصات کنترل موتور ناهمزمان

Sensorless flux vector control
Sensorless flux vector control
Quadratic voltage/frequency ratio

asynchronous motor control profile

جبران لغزش موتور

Preset in factory
Preset in factory

motor slip compensation

ولتاژ خروجی

380...460 V three phase

output voltage

اتصال برق

Terminal, clamping capacity: 1.5...2.5 mm² (L1, L2, L3, PA/+, PB, U, V, W)

electrical connection

گشتاور محکم

0.8…1 N.m

tightening torque

عایق

Electrical between power and control

insulation

ساپورت

Internal supply for reference potentiometer: 5 V (4.75…5.25 V)DC, <10 mA with overload and short-circuit protection
Internal supply for logic inputs: 24 V (20.4…28.8 V)DC, <100 mA with overload and short-circuit protection

supply

تعداد ورودی آنالوگ

analogue input number

نوع ورودی آنالوگ

Configurable current AI1 0...20 mA 250 Ohm
Configurable voltage AI1 0...10 V 30 kOhm
Configurable voltage AI1 0...5 V 30 kOhm

analogue input type

تعداد ورودی دیجیتال

discrete input number

نوع ورودی گسسته

Programmable LI1...LI4 24 V 18...30 V

discrete input type

منطق ورودی گسسته

Negative logic (sink), > 16 V (state 0), < 10 V (state 1), input impedance 3.5 kOhm
Positive logic (source), 0...< 5 V (state 0), > 11 V (state 1)

discrete input logic

مدت زمان نمونه گیری

10 ms for analogue input
20 ms, tolerance +/- 1 ms for logic input

sampling duration

خطای خطی

+/- 0.3 % of maximum value for analogue input

linearity error

شماره خروجی آنالوگ

analogue output number

نوع خروجی آنالوگ

AO1 software-configurable voltage: 0...10 V, impedance: 470 Ohm, resolution 8 bits
AO1 software-configurable current: 0...20 mA, impedance: 800 Ohm, resolution 8 bits

analogue output type

تعداد خروجی دیجیتال

discrete output number

نوع خروجی دیجیتال

Logic output LO+, LO-
Protected relay output R1A, R1B, R1C 1 C/O

discrete output type

حداقل جریان سوئیچینگ

5 mA at 24 V DC for logic relay

minimum switching current

حداکثر جریان سوئیچینگ

2 A at 250 V AC on inductive load cos phi = 0.4 L/R = 7 ms for logic relay
2 A at 30 V DC on inductive load cos phi = 0.4 L/R = 7 ms for logic relay
3 A at 250 V AC on resistive load cos phi = 1 L/R = 0 ms for logic relay
4 A at 30 V DC on resistive load cos phi = 1 L/R = 0 ms for logic relay

maximum switching current

رمپ های شتاب و کاهش سرعت

Linear from 0...999.9 s
Linear from 0...999.9 s
U

acceleration and deceleration ramps

ترمز در حالت سکون

By DC injection, <30 s

braking to standstill

نوع محافظت

Line supply overvoltage
Line supply undervoltage
Overcurrent between output phases and earth
Overheating protection
Short-circuit between motor phases
Against input phase loss in three-phase
Thermal motor protection via the drive by continuous calculation of I²t

protection type

فرکانس رزولیشن

Analog input: converter A/D, 10 bits
Display unit: 0.1 Hz

frequency resolution

ثابت زمانی

20 ms +/- 1 ms for reference change

time constant

موقعیت عملیاتی

Vertical +/- 10 degree

operating position

ارتفاع

130 mm

height

عرض

72 mm

width

عمق

143 mm

depth

وزن خالص

0.7 kg

net weight

سازگاری الکترومغناطیسی

Electrical fast transient/burst immunity test - test level: level 4 conforming to EN/IEC 61000-4-4
Electrostatic discharge immunity test - test level: level 3 conforming to EN/IEC 61000-4-2
Immunity to conducted disturbances - test level: level 3 conforming to EN/IEC 61000-4-6
Radiated radio-frequency electromagnetic field immunity test - test level: level 3 conforming to EN/IEC 61000-4-3
Voltage dips and interruptions immunity test conforming to EN/IEC 61000-4-11
Surge immunity test - test level: level 3 conforming to EN/IEC 61000-4-5

electromagnetic compatibility

استانداردها

EN/IEC 61800-3
EN/IEC 61800-5-1

standards

درجه IP محافظت

IP20 without blanking plate on upper part
IP41 top

IP degree of protection

درجه آلودگی

2 conforming to EN/IEC 61800-5-1

pollution degree

ویژگی محیطی

Dust pollution resistance class 3S2 conforming to EN/IEC 60721-3-3
Chemical pollution resistance class 3C3 conforming to EN/IEC 60721-3-3

environmental characteristic

مقاومت در برابر ضربه

15 gn conforming to EN/IEC 60068-2-27 for 11 ms

shock resistance

رطوبت نسبی

5…95 % without condensation conforming to IEC 60068-2-3
5…95 % without dripping water conforming to IEC 60068-2-3

relative humidity

دمای هوای محیط برای ذخیره سازی

-25…70 °C

ambient air temperature for storage

دمای هوای محیط برای کار

-10…55 °C without derating
55…60 °C protective cover from the top of the drive removed with current derating 2.2 % per °C

ambient air temperature for operation

ارتفاع عملیاتی

<= 1000 m without derating

operating altitude

نوع واحد بسته بندی 1

PCE

Unit Type of Package 1

تعداد واحدهای موجود در بسته 1

Number of Units in Package 1

وزن بسته 1

1.01 kg

Package 1 Weight

ارتفاع بسته 1

12.5 cm

Package 1 Height

عرض بسته 1

19 cm

Package 1 width

طول بسته 1

19.5 cm

Package 1 Length

130

ارتفاع

118

143

پیچ

For screws

2.83

5.12

2.36

ارتفاع

4.65

5.63

0.20

پیچ

For screws
