ATS01N103FT

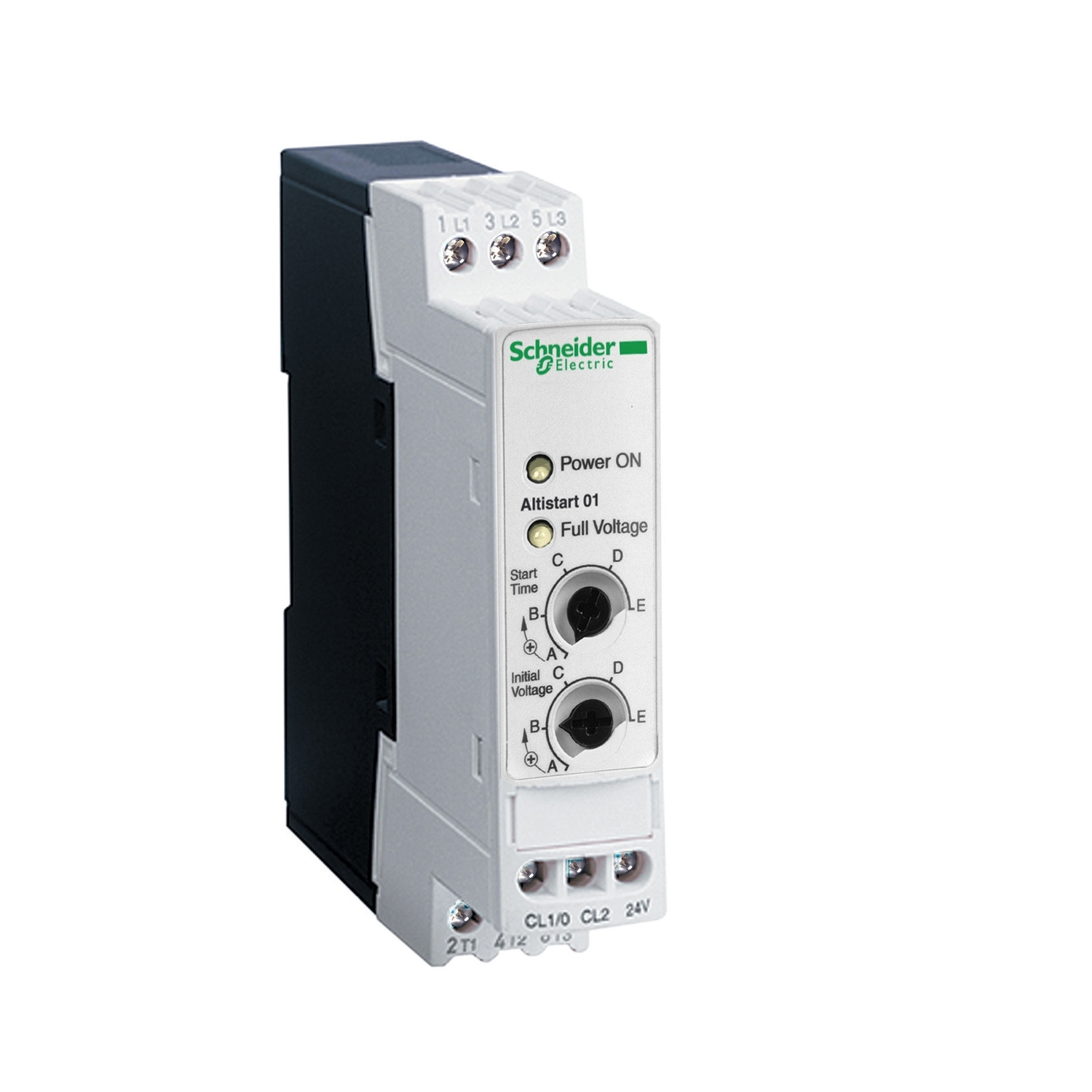

سافت استارتر آنالوگ ATS01 اشنایدر برای موتور آسنکرون 1/1 کیلو وات تک فاز
soft starter for asynchronous motor - ATS01 - 3 A - 110..480V - 0.55..1.1 KW
×
![]()
مشخصات کامل
گروه محصول
Altistart 01
range of product
نوع محصول یا مولفه تجهیزات
Soft starter
product or component type
کاربرد محصول
Asynchronous motors
product destination
برنامه خاص محصول
Simple machine
product specific application
نام کوتاه دستگاه
ATS01
device short name
تعداد فازهای شبکه
1 phase
network number of phases
ولتاژ منبع تغذیه
110...480 V - 10...10 %
[Us] rated supply voltage
قدرت موتور کیلووات
0.37 kW, 3 phases at 230 V0.55 kW, 3 phases at 230 V1.1 kW, 3 phases at 400 V0.37 kW, 1 phase at 230 V
motor power kW
قدرت موتور اسب بخار
0.5 hp, 3 phases at 230 V0.5 hp, 3 phases at 460 V1.5 hp, 3 phases at 460 V
motor power hp
رتبه بندی شروع کننده ICL
3 A
IcL starter rating
رده استفاده
AC-53B conforming to EN/IEC 60947-4-2
utilisation category
جریان فعلی
15 A at nominal load
current consumption
نوع شروع
Start with voltage ramp
type of start
اتلاف توان در W
19 W in transient state4 W at full load and at end of starting
power dissipation in W
سبک مونتاژ
With heat sink
assembly style
عملکرد قابل دسترسی
Integrated bypass
function available
محدوده ساپورت ولتاژ
99…528 V
supply voltage limits
فرکانس تأمین
50...60 Hz - 5...5 %
supply frequency
فرکانس شبکه
47.5...63 Hz
network frequency
ولتاژ خروجی
<= power supply voltage
output voltage
[Uc] ولتاژ مدار کنترل
110 V AC +/- 10 % at 30 mA24 V AC/DC +/- 10 % at 25 mA240 V AC +/- 10 % at 65 mA
[Uc] control circuit voltage
زمان شروع
1 s / 1005 s / 20Adjustable from 1 to 5 s
starting time
گشتاور شروع
30...80 % of starting torque of motor connected directly on the line supply
starting torque
جریان خروجی دیجیتال
2 A DC-133 A AC-15
discrete output current
گشتاور محکم
0.8 N.m
tightening torque
اتصال برق
Cage type connector - rigid 1 2.5 mm² AWG 14 control circuitCage type connector - rigid 1 2.5 mm² AWG 14 power circuitCage type connector - rigid 2 1 mm² AWG 17 control circuitCage type connector - rigid 2 1 mm² AWG 17 power circuitCage type connector - flexible with cable end 1 2.5 mm² AWG 14 control circuitCage type connector - flexible with cable end 1 2.5 mm² AWG 14 power circuitCage type connector - flexible without cable end 1 2.5 mm² AWG 14 control circuitCage type connector - flexible without cable end 1 2.5 mm² AWG 14 power circuitCage type connector - flexible with cable end 2 0.75 mm² AWG 18 control circuitCage type connector - flexible with cable end 2 0.75 mm² AWG 18 power circuitCage type connector - flexible without cable end 2 1 mm² AWG 17 control circuitCage type connector - flexible without cable end 2 1 mm² AWG 17 power circuit
electrical connection
علامت گذاری
CE
marking
موقعیت عملیاتی
Vertical +/- 10 degree
operating position
ارتفاع
100 mm
height
عرض
23 mm
width
عمق
100 mm
depth
وزن خالص
0.16 kg
net weight
کد سازگاری
ATS01N1
compatibility code
محدوده قدرت موتور AC-3
0…0.5 kW at 200…240 V 1 phase0…0.5 kW at 200…240 V 3 phases0.55…1 kW at 200…240 V 3 phases1.1…2 kW at 380…440 V 3 phases
Motor power range AC-3
نوع استارت موتور
Soft starter
motor starter type
سازگاری الکترومغناطیسی
Conducted and radiated emissions level B conforming to CISPR 11Conducted and radiated emissions level B conforming to IEC 60947-4-2Damped oscillating waves level 3 conforming to IEC 61000-4-12Electrostatic discharge level 3 conforming to IEC 61000-4-2EMC immunity conforming to EN 50082-1EMC immunity conforming to EN 50082-2Harmonics conforming to IEC 1000-3-2Harmonics conforming to IEC 1000-3-4Immunity to conducted interference caused by radio-electrical fields level 3 conforming to IEC 61000-4-6Immunity to electrical transients level 4 conforming to IEC 61000-4-4Immunity to radiated radio-electrical interference level 3 conforming to IEC 61000-4-3Micro-cuts and voltage fluctuation conforming to IEC 61000-4-11Voltage/current impulse level 3 conforming to IEC 61000-4-5
electromagnetic compatibility
استانداردها
EN/IEC 60947-4-2
standards
گواهینامه های محصول
CSAGOSTC-TickULCCCB44.1-96/ASME A17.5 for starter wired to the motor delta terminal
product certifications
درجه IP محافظت
IP20
IP degree of protection
درجه آلودگی
2 conforming to EN/IEC 60947-4-2
pollution degree
مقاومت در برابر لرزش
1 gn (f= 13…150 Hz) conforming to EN/IEC 60068-2-61.5 mm peak to peak (f= 3…13 Hz) conforming to EN/IEC 60068-2-6
vibration resistance
مقاومت در برابر ضربه
15 gn for 11 ms conforming to EN/IEC 60068-2-27
shock resistance
رطوبت نسبی
5…95 % without condensation or dripping water conforming to EN/IEC 60068-2-3
relative humidity
دمای هوای محیط برای کار
-10…40 °C (without derating)40…50 °C (with current derating of 2 % per °C)
ambient air temperature for operation
دمای هوای محیط برای ذخیره سازی
-25…70 °C conforming to EN/IEC 60947-4-2
ambient air temperature for storage
ارتفاع عملیاتی
<= 1000 m without derating> 1000 m with current derating of 2.2 % per additional 100 m
operating altitude
نوع واحد بسته بندی 1
PCE
Unit Type of Package 1
تعداد واحدهای موجود در بسته 1
1
Number of Units in Package 1
وزن بسته 1
175 g
Package 1 Weight
ارتفاع بسته 1
2.5 cm
Package 1 Height
عرض بسته 1
10.3 cm
Package 1 width
طول بسته 1
10.5 cm
Package 1 Length
وزن 2 بسته
6.491 kg
Package 2 Weight
مقررات REACh
REACh Declaration
REACh Regulation
REACh فاقد SVHC
Yes
REACh free of SVHC
بخشنامه RoHS اتحادیه اروپا
Pro-active compliance (Product out of EU RoHS legal scope)
EU RoHS Declaration
EU RoHS Directive
عاری از فلزات سنگین سمی
Yes
Toxic heavy metal free
بدون مرکوری
Yes
Mercury free
اطلاعات معافیت RoHS
Yes
RoHS exemption information
مقررات RoHS چین
China RoHS declaration
China RoHS Regulation
مشخصات بخشنامه
End of Life Information
Circularity Profile
WEEE
The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins
WEEE
ضمانتنامه
18 months
Warranty
